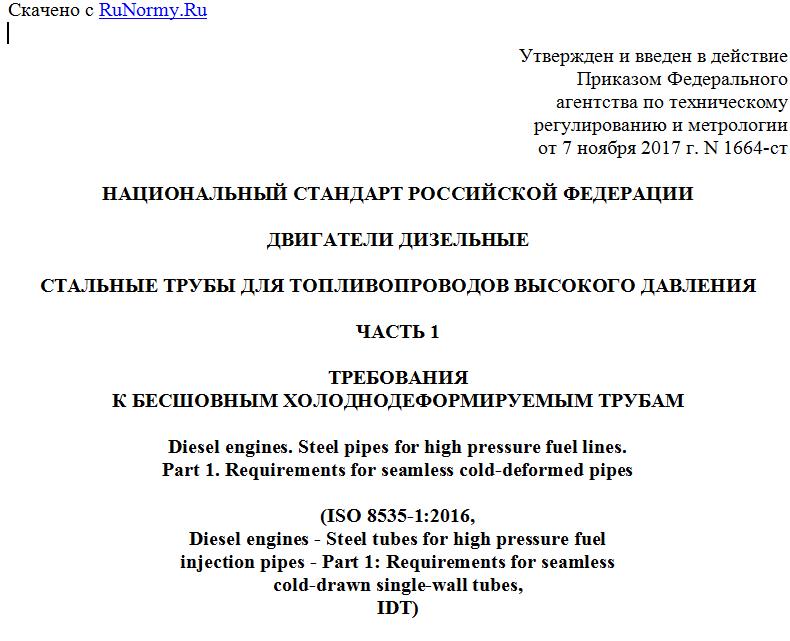

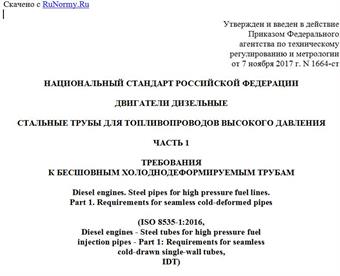

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2017 г. N 1664-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ ДИЗЕЛЬНЫЕ
СТАЛЬНЫЕ ТРУБЫ ДЛЯ ТОПЛИВОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ
ЧАСТЬ 1
ТРЕБОВАНИЯ
К БЕСШОВНЫМ ХОЛОДНОДЕФОРМИРУЕМЫМ ТРУБАМ
Diesel engines. Steel pipes for high pressure fuel lines.
Part 1. Requirements for seamless cold-deformed pipes
(ISO 8535-1:2016,
Diesel engines - Steel tubes for high pressure fuel
injection pipes - Part 1: Requirements for seamless
cold-drawn single-wall tubes,
IDT)
ГОСТ Р ИСО 8535-1-2017
ОКС 43.060.40
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1664-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 8535-1:2016 "Дизельные двигатели. Стальные трубы для инжекционных топливопроводов высокого давления. Часть 1. Требования к бесшовным холоднотянутым одностенным трубам" (ISO 8535-1:2016 "Diesel engines - Steel tubes for high pressure fuel injection pipes - Part 1: Requirements for seamless cold-drawn single-wall tubes", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5) и для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
ИСО (Международная организация по стандартизации) является международной федерацией, объединяющей национальные группы по стандартизации (группы членов ИСО). Работа по подготовке международных стандартов осуществляется, как правило, в технических комитетах. Каждый член группы, заинтересованный в участии в проектах по определенной тематике под эгидой образованного технического комитета, имеет право быть представленным в нем. Международные организации, государственные и негосударственные, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехнических изделий.
Процедуры, используемые для разработки настоящего стандарта и для его дальнейшего применения, содержатся в директивах ИСО/МЭК, часть 1. В частности, следует отметить различные критерии, используемые для утверждения различных типов документов ИСО. Этот документ был составлен в соответствии с директивами ИСО/МЭК, часть 2 (см. www.iso.org/directives).
Необходимо обратить внимание на то, что некоторые положения настоящего стандарта могут быть предметом патентных прав. ИСО не будет нести ответственность за выявление каких-либо патентных прав. Подробная информация о каких-либо патентных правах, выявленных в ходе разработки стандарта, будет включена во введение и/или список полученных ИСО патентных заявлений (см. www.iso.org/patents).
Любое торговое наименование, используемое в настоящем стандарте, является информацией для удобства пользователей и не означает его одобрения.
Объяснение значения конкретных терминов и выражений ИСО, относящихся к оценке соответствия, а также информация о следовании ИСО принципам Всемирной торговой организации (ВТО) в технических ограничениях в торговле (ТБТ) содержится в URL-адресе: www.iso.org/iso/foreword.html.
Настоящий стандарт подготовлен Техническим комитетом ISO/TC 22 "Дорожный транспорт", подкомитетом SC 34 "Силовые установки, силовые агрегаты и топлива".
Шестое издание настоящего стандарта отменяет и заменяет пятое издание (ИСО 8535-1:2011), в которое при пересмотре внесены следующие изменения:
- в таблице 1 добавлены размеры внутреннего диаметра 3,5 мм и 3,6 мм;
- в таблице 4 добавлены трубы групп 5 и 6.
Список частей ИСО 8535 можно найти на веб-сайте ISO.
Примечание - Общее название "Дизельные двигатели" используется только для части 1 настоящего стандарта, в то время как для части 2 стандарта используется название "Двигатели с воспламенением от сжатия", которое будет заменено при следующем пересмотре.
1 Область применения
Настоящий стандарт устанавливает размеры и требования к бесшовным холоднодеформируемым стальным трубам для топливопроводов высокого давления дизельных двигателей (класс 2) и для топливопроводов для испытаний дизельных топливных насосов (класс 1).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 404, Steel and steel products - General technical delivery requirements (Сталь и стальные изделия. Общие условия поставки)
ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (Металлические материалы. Измерение твердости по Виккерсу. Часть 1. Метод испытаний)
ISO 6892-1, Metallic materials - Tensile testing - Part 1: Method of test at room temperature (Металлические материалы. Испытание на растяжение. Часть 1. Метод испытания при комнатной температуре)
ISO 12345, Diesel engines - Cleanliness assessment of fuel injection equipment (Дизельные двигатели. Оценка чистоты оборудования для впрыска топлива)
3 Термины и определения
В настоящем стандарте отдельно термины и определения не приведены.
ИСО и МЭК используют для целей стандартизации терминологическую базу, размещенную по следующим адресам:
- IEC Electropedia: на http://www.electropedia.org/;
- ISO он-лайн просмотр: на http://www.iso.org/obp.
4 Размеры и предельные отклонения
4.1 Наружный и внутренний диаметры труб
Рекомендуемые значения внутреннего и наружного диаметров труб приведены в таблице 1. Трубы других размеров могут применяться по согласованию между изготовителем и потребителем.
Таблица 1
Рекомендуемые значения внутреннего и наружного
диаметров труб
В миллиметрах
Допуски на размеры внутреннего и наружного диаметров труб должны быть следующими:
a) внутренний диаметр, d
d <= 4 мм: +/- 0,05 мм для труб класса 2;
+/- 0,025 мм для труб класса 1 (величина допусков -
в соответствии с ИСО 4093);
d > 4 мм: +/- 0,10 мм;
Примечание - Классы 1 и 2 объяснены в [1].
b) наружный диаметр, D, для труб классов 1 и 2
D < 8 мм: +/- 0,06 мм;
D >= 8 мм: +/-0,10 мм;
c) максимальное значение соосности наружного диаметра трубы относительно внутреннего диаметра должно быть пропорционально толщине стенки трубы, как показано на рисунке 1.
Рисунок 1 - Соосность наружного диаметра трубы
4.2 Длина труб
Длину труб и допуски на длину устанавливают по соглашению между изготовителем и заказчиком.
