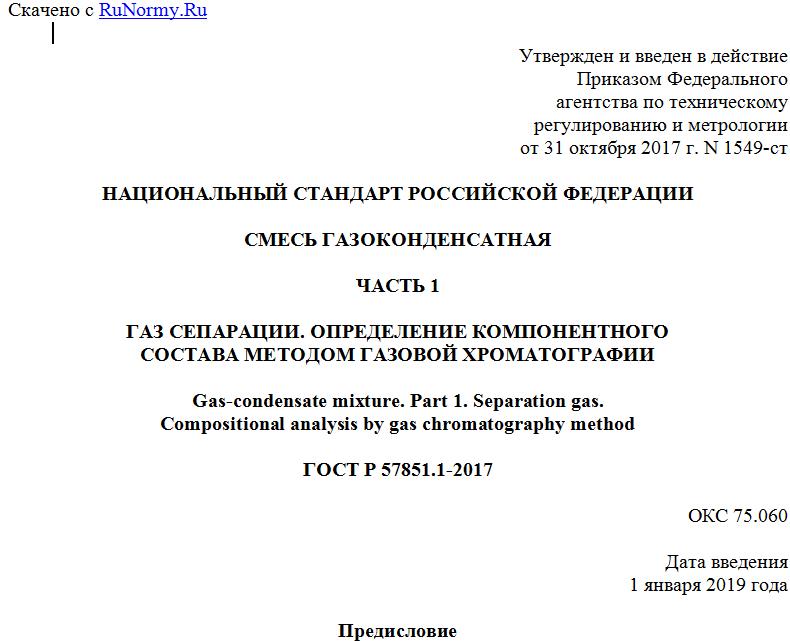

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2017 г. N 1549-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СМЕСЬ ГАЗОКОНДЕНСАТНАЯ
ЧАСТЬ 1
ГАЗ СЕПАРАЦИИ. ОПРЕДЕЛЕНИЕ КОМПОНЕНТНОГО
СОСТАВА МЕТОДОМ ГАЗОВОЙ ХРОМАТОГРАФИИ
Gas-condensate mixture. Part 1. Separation gas.
Compositional analysis by gas chromatography method
ГОСТ Р 57851.1-2017
ОКС 75.060
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский проектный институт нефти и газа "Петон" (ООО "НИПИ НГ "Петон")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2017 г. N 1549-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Комплекс национальных стандартов под общим наименованием "Смесь газоконденсатная" состоит из следующих частей:
- Часть 1. Газ сепарации. Определение компонентного состава методом газовой хроматографии;
- Часть 2. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии с предварительным разгазированием пробы;
- Часть 3. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии без предварительного разгазирования пробы;
- Часть 4. Расчет компонентно-фракционного состава.
Комплекс стандартов устанавливает определение компонентно-фракционного состава газа сепарации и нестабильного газового конденсата методом газовой хроматографии с дальнейшим вычислением на основе полученных данных компонентно-фракционного состава газоконденсатной смеси.
ГОСТ Р 57851.1 устанавливает определение молярной доли неуглеводородных компонентов (водорода, кислорода, гелия, азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов C6 - C10 (или фракции C6+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в газе сепарации методом газовой хроматографии.
Методика измерений молярной доли компонентов газа сепарации методом газовой хроматографии, изложенная в настоящем стандарте, аттестована во ФГУП "ВНИИМ им. Д.И. Менделеева" (свидетельство об аттестации N 766/242-(01.00250)-2016 от 20.07.2016 г.).
ГОСТ Р 57851.2 устанавливает метод измерений молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата газовой хроматографией с предварительным разгазированием пробы.
ГОСТ Р 57851.3 устанавливает метод измерений молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата прямым вводом пробы в хроматограф (без предварительного разгазирования).
ГОСТ Р 57851.4 устанавливает метод вычисления компонентно-фракционного состава газоконденсатной смеси на основе результатов экспериментального определения компонентно-фракционного состава газа сепарации и нестабильного газового конденсата.
1. Область применения
1.1 Настоящий стандарт устанавливает определение молярной доли неуглеводородных компонентов (водорода, кислорода, гелия, азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов C6 - C10 (или фракции C6+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе газа сепарации методом газовой хроматографии в диапазонах, приведенных в таблице 1.
Таблица 1
Диапазоны измерений молярной доли компонентов
и фракций в анализируемой пробе газа сепарации
Наименование компонента, фракции <*> Диапазон значений молярной доли компонента, фракции x, %
Метан 30 - 99,97
Этан, пропан 0,0010 - 25
Изобутан н-Бутан 0,0010 - 10
Изопентан н-Пентан 0,0010 - 2,5
Неопентан 0,0010 - 0,05
Углеводороды C6 0,0010 - 1,0
Углеводороды C7 0,0010 - 0,25
Углеводороды C8 0,0010 - 0,05
Углеводороды C9 0,0010 - 0,025
Углеводороды C10 0,0010 - 0,010
Углеводороды C6+высшие 0,0050 - 1,5
Диоксид углерода 0,0050 - 15,0
Гелий 0,0010 - 2,0
Водород 0,0010 - 1,0
Кислород + аргон <**> 0,0050 - 2,0
Азот 0,0050 - 30
Сероводород 0,0010 - 35
Карбонилсульфид <***> 0,0010 - 0,10
Дисульфид углерода 0,0010 - 0,05
Метилмеркаптан 0,0010 - 0,05
Этилмеркаптан 0,0010 - 0,05
Диметилсульфид 0,0010 - 0,05
Изопропилмеркаптан 0,0010 - 0,05
н-Пропилмеркаптан 0,0010 - 0,05
1-Метил-1-пропилмеркаптан 0,0010 - 0,05
Метилэтилсульфид 0,0010 - 0,05
2-Метил-1-пропилмеркаптан 0,0010 - 0,05
2-Метил-2-пропилмеркаптан 0,0010 - 0,05
н-Бутилмеркаптан 0,0010 - 0,05
Диэтилсульфид 0,0010 - 0,05
Тетрагидротиофен 0,0010 - 0,05
Диэтилдисульфид 0,0010 - 0,05
Диметилдисульфид 0,0010 - 0,05
Метанол Прямым методом 0,0020 - 0,05
С поглощением водой 0,0010 - 0,05
<*> Фракции углеводородов Cn, где n - число атомов углерода в молекуле н-алкана, входящего во фракцию. <**> Присутствие в пробе кислорода возможно в случае попадания воздуха в пробу газа сепарации. На хроматографах стандартной комплектации кислород и аргон регистрируются суммарным пиком. Поскольку кислород является нормируемым компонентом с точки зрения безопасности, суммарный пик кислорода и аргона рассматривается как кислород, и далее по тексту используется термин "кислород". В случае если молярная доля суммы кислорода и аргона более 0,05%, рекомендуется проверить содержание кислорода отдельно от аргона. <***> Допускается серосодержащие соединения, не перечисленные в настоящей таблице, но присутствующие в пробе газа сепарации, определять по описанной в настоящем стандарте методике измерений в диапазоне значений молярной (массовой) доли от 0,0010% до 0,10% и приписывать соответствующую расширенную неопределенность при соблюдении следующих условий: - определяемый серосодержащий компонент присутствует в стандартном образце; - метрологические характеристики стандартного образца соответствуют требованиям, установленным в таблице А.1 (приложение А); - соблюдаются требования к показателям точности при проведении градуировки хроматографа и при выполнении измерений молярной (массовой) доли серосодержащего компонента пробы газа сепарации.
1.2 Метод используют в аналитических (испытательных) лабораториях и узлах измерений количества газа сепарации предприятий и организаций по добыче и переработке сырья газоконденсатных и нефтегазоконденсатных месторождений, контролирующих физико-химические свойства газа сепарации для целей учета и анализа показателей разработки месторождений, планирования добычи и переработки углеводородного сырья.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.0.004 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 1770 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
