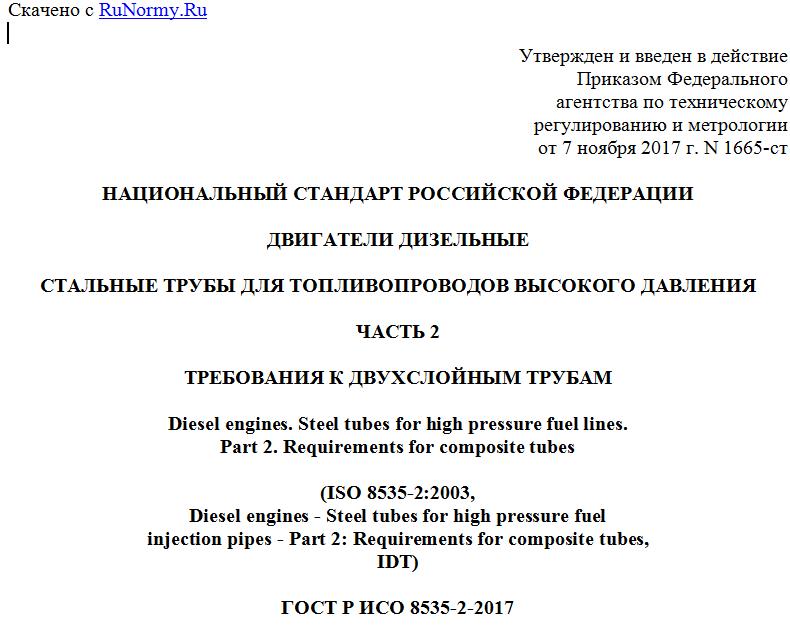

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2017 г. N 1665-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ ДИЗЕЛЬНЫЕ
СТАЛЬНЫЕ ТРУБЫ ДЛЯ ТОПЛИВОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ
ЧАСТЬ 2
ТРЕБОВАНИЯ К ДВУХСЛОЙНЫМ ТРУБАМ
Diesel engines. Steel tubes for high pressure fuel lines.
Part 2. Requirements for composite tubes
(ISO 8535-2:2003,
Diesel engines - Steel tubes for high pressure fuel
injection pipes - Part 2: Requirements for composite tubes,
IDT)
ГОСТ Р ИСО 8535-2-2017
ОКС 43.060.40
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе официального перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1665-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 8535-2:2003 "Двигатели дизельные. Стальные трубы для топливопроводов высокого давления. Часть 2. Требования к трубам из композитных материалов" (ISO 8535-2:2003 "Diesel engines - Steel tubes for high pressure fuel injection pipes - Part 2: Requirements for composite tubes", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5) и для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
ИСО (Международная организация по стандартизации) является международной федерацией, объединяющей национальные группы по стандартизации (группы членов ИСО). Работа по подготовке международных стандартов осуществляется, как правило, в технических комитетах. Каждый член группы, заинтересованный в участии в проектах по определенной тематике под эгидой образованного технического комитета, имеет право быть представленным в нем. Международные организации, государственные и негосударственные, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехнических изделий.
Стандарт разработан в соответствии с правилами, приведенными в директивах ИСО/МЭК, часть 2 (см. www.iso.org/directives).
Проекты международных стандартов, одобренные техническим комитетом, рассылают членам группы для принятия решения путем голосования. В соответствии с требованиями утверждается для опубликования стандарт, набравший не менее 75% голосов поддержки.
Необходимо обратить внимание на то, что некоторые положения настоящего стандарта могут быть предметом патентных прав. ИСО не будет нести ответственность за выявление каких-либо патентных прав.
ИСО 8535-2 подготовлен Техническим комитетом ISO/TC 22 "Дорожный транспорт", подкомитет SC 7 "Оборудование впрыскивания и фильтры для дорожного транспорта".
ИСО 8535 состоит из двух частей под общим заголовком "Двигатели дизельные - Стальные трубы для топливопроводов высокого давления:
- Часть 1: Требования к бесшовным холоднодеформируемым трубам;
- Часть 2: Требования к двухслойным трубам".
1 Область применения
Настоящий стандарт устанавливает размеры и требования к двухслойным стальным трубам для топливопроводов высокого давления дизельных двигателей (класс 2) и для топливопроводов для испытаний дизельных топливных насосов (класс 1).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 404, Steel and steel products - General technical delivery requirements (Сталь и стальные изделия. Общие условия поставок)
ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (Металлические материалы. Измерение твердости по Виккерсу. Часть 1. Метод испытаний)
ISO 6892 <*>, Metallic materials - Tensile testing at ambient temperature (Металлические материалы. Испытание на растяжение при температуре окружающей среды)
--------------------------------
<*> Заменен на ISO 6892-1.
3 Размеры и предельные отклонения
3.1 Наружный и внутренний диаметры труб
Рекомендуемые значения внутреннего и наружного диаметров труб приведены в таблице 1. Трубы других размеров применяют по согласованию между изготовителем и потребителем.
Таблица 1
Рекомендуемые значения внутреннего и наружного
диаметров трубы
В миллиметрах
Допуски на размеры внутреннего и наружного диаметров труб должны быть следующими:
a) внутренний диаметр, d
+/- 0,05 мм для труб класса 2,
+/- 0,025 мм для труб класса 1 <1>;
b) наружный диаметр, D, для труб классов 1 и 2
+/- 0,06 мм;
c) значение соосности наружного диаметра трубы относительно внутреннего диаметра должно быть пропорционально толщине стенки трубы, как показано на рисунке 1.
--------------------------------
<1> Величина допусков - в соответствии с ИСО 4093.
Рисунок 1 - Наружный и внутренний диаметры трубы
3.2 Длина труб
Длину трубы и допуски на длину устанавливают по соглашению между изготовителем и заказчиком.
4 Технические требования
4.1 Требования к производству труб
Трубы изготовляют из нелегированной стали или аналогичной стали, процесс производства которой обеспечивает получение однородной структуры материала.
Составная структура может производиться различными способами:
- трубка бесшовная внутренняя (втулка) обозначается "CA";
- внутренняя труба со швом обозначается "CB".
4.2 Требования к качеству поверхности
4.2.1 Общие требования
Наружная и внутренняя обработанные поверхности труб не должны содержать окалину, ржавчину, трещин, рисок, закатов, раковин, волосовин и других дефектов.
4.2.2 Качество внутренней поверхности группы S
Внутренняя поверхность трубы группы S должна быть обработана для обеспечения заданного размера. Допускается не более 5 дефектов поверхности (трещин, рисок и т.д.) глубиной от 0,08 до 0,13 мм по сечению трубы, определяемых при пятидесятикратном увеличении при контроле (см. таблицу 2). Эти требования не
