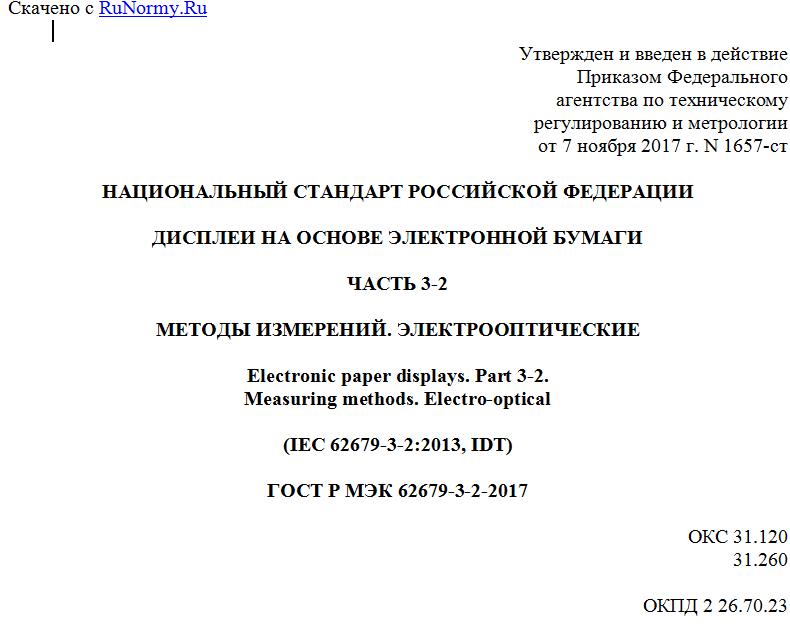

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2017 г. N 1657-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДИСПЛЕИ НА ОСНОВЕ ЭЛЕКТРОННОЙ БУМАГИ
ЧАСТЬ 3-2
МЕТОДЫ ИЗМЕРЕНИЙ. ЭЛЕКТРООПТИЧЕСКИЕ
Electronic paper displays. Part 3-2.
Measuring methods. Electro-optical
(IEC 62679-3-2:2013, IDT)
ГОСТ Р МЭК 62679-3-2-2017
ОКС 31.120
31.260
ОКПД 2 26.70.23
Дата введения
1 сентября 2018 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" (АНО "НТЦСЭ "ИСЭП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1657-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62679-3-2:2013 "Дисплеи на основе электронной бумаги. Часть 3-2. Методы измерений. Электрооптические" (IEC 62679-3-2:2013 "Electronic paper displays - Part 3-2: Measuring method - Electro-optical", IDT)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение к международному стандарту
1) Международная электротехническая комиссия (МЭК) является международной организацией по стандартизации, объединяющей все национальные электротехнические комитеты (национальные комитеты МЭК). Задача МЭК - продвижение международного сотрудничества во всех вопросах, касающихся стандартизации в области электротехники и электроники. Результатом этой работы и в дополнение к другой деятельности МЭК является издание международных стандартов, технических требований, технических отчетов, публично доступных технических требований (PAS) и руководств (в дальнейшем именуемых "публикации МЭК"). Их подготовка поручена техническим комитетам. Любой национальный комитет МЭК, заинтересованный в объекте рассмотрения, с которым имеет дело, может участвовать в предварительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также принимают участие в этой подготовке. МЭК близко сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, определенными соглашением между этими двумя организациями.
2) В формальных решениях или соглашениях МЭК выражено положительное решение технических вопросов, практически консенсус на международном уровне в соответствующих областях, так как в составе каждого технического комитета есть представители от национальных комитетов МЭК.
3) Публикации МЭК принимаются национальными комитетами МЭК в качестве рекомендаций. Приложены максимальные усилия для того, чтобы гарантировать правильность технического содержания публикаций МЭК, однако МЭК не может отвечать за порядок их использования или за неверное толкование конечным пользователем.
4) В целях содействия международной гармонизации национальные комитеты МЭК обязуются применять публикации МЭК в их национальных и региональных публикациях с максимальной степенью приближения к исходным. Любое расхождение между любой публикацией МЭК и соответствующей национальной или региональной публикацией должно быть четко обозначено в последней.
5) МЭК не устанавливает процедуры маркировки знаком одобрения и не берет на себя ответственность за любое оборудование, о котором заявляют, что оно соответствует публикации МЭК.
6) Все пользователи должны быть уверены, что они используют последнее издание этой публикации.
7) МЭК или его директора, служащие или агенты, включая отдельных экспертов и членов технических комитетов и национальных комитетов МЭК, не несут никакой ответственности за причиненные телесные повреждения, материальный ущерб или другое повреждение любой природы вообще, как прямое, так и косвенное, или за затраты (включая юридические сборы) и расходы, проистекающие из использования публикации МЭК, или ее разделов.
8) Следует обратить внимание на нормативные ссылки, указанные в настоящем стандарте. Использование ссылочных международных стандартов является обязательным для правильного применения настоящего стандарта.
9) Следует обратить внимание на то, что имеется вероятность того, что некоторые из элементов настоящего стандарта могут являться объектами патентного права. МЭК не несут ответственность за идентификацию любых таких патентных прав.
МЭК 62679-3-2 подготовлен Техническим комитетом 110 МЭК "Электронные дисплейные устройства".
Текст настоящего стандарта основан на следующих документах:
Окончательный проект международного стандарта (FDIS) Отчет о голосовании
110/475/FDIS 110/502/RVD
Полную информацию о голосовании по одобрению настоящего стандарта можно найти в отчете о голосовании, указанном в приведенной выше таблице.
Настоящая публикация разработана в соответствии с Директивами ИСО/МЭК, часть 2.
Перечень всех частей стандартов серии МЭК 62679 под общим наименованием "Дисплеи на основе электронной бумаги" может быть найден на сайте МЭК.
Комитет принял решение, что содержание настоящего стандарта останется без изменений до конечной даты сохранения, указанной на сайте МЭК с адресом http://webstore.iec.ch в данных, касающихся конкретного стандарта. На это время стандарт будет:
- подтвержден заново;
- аннулирован;
- заменен пересмотренным изданием;
- изменен.
1 Область применения
Настоящий стандарт распространяется на модули сегментных пассивных или активных матричных, монохромных или цветных дисплеев на основе электронной бумаги.
Настоящий стандарт устанавливает технические требования к таким устройствам, соответствующие общепринятым характеристикам дисплеев, в целях обеспечения практичного и единообразного описания их характеристик.
Настоящий стандарт разработан в целях определения и составления перечня параметров, зависящих от процедуры, и установления конкретных методов испытаний и условий, которые необходимо использовать для единообразного определения параметров в цифровом виде.
2 Сокращения
В настоящем стандарте использованы следующие сокращения:
- DUT - испытуемое устройство;
- LMD - прибор для измерения света;
- PWM - широтно-импульсная модуляция.
3 Обзор
3.1 Общие положения
Предполагается, что МЭК 62679-3-1 будет устанавливать подходящий метод освещения и оптический метод измерения для оценки электрооптических свойств модулей дисплеев на основе электронной бумаги.
Если модуль дисплея на основе электронной бумаги работает вместе с внешней панелью с сенсорным управлением или внешним устройством фронтального освещения, при проведении измерения они должны быть удалены. Если удалить эти элементы невозможно, факт их наличия должен быть указан. Однако указывать факт наличия защитного экрана не требуется.
Предполагается, что все измерения выполняются персоналом, имеющим соответствующую квалификацию в проведении современных радиометрических и электрических измерений, поскольку целью настоящего стандарта не является представление надлежащей практики в области экспериментальной электрической и оптической физики. При проведении измерений должна быть обеспечена гарантия, что все оборудование калибровано соответствующим способом, который известен квалифицированному персоналу, и что сохраняются данные о калибровке и ее прослеживаемость.
Предполагается, что все измерения выполняются при стандартных рабочих условиях, которые использует конечный пользователь готовой продукции, если не указано иное. Эти условия включают сигналы запуска (форма волны) панели и/или модуля дисплея на основе электронной бумаги.
Примечание - Модуль дисплея на основе электронной бумаги состоит из панели дисплея на основе электронной бумаги (электрооптический материал, задняя пластина и схема запуска) и логической схемы (см. рисунок 4).
3.2 Измерительное оборудование
При проведении измерений используют:
- измеритель яркости, представляющий собой устройства измерения яркости, которыми могут быть спектрорадиометр с цифровой коррекцией или фотометр с адаптацией фильтра к функции , где функция представляет собой фотопический отклик, определяемый согласно МКО 1931 стандартным наблюдателем, установленным в МКО/ИСО 10527:1991;
- колориметр, представляющий собой устройства измерения цвета, которыми могут быть:
- спектрорадиометр с цифровой оценкой (спектрофотометр);
- фильтр-колориметр.
3.3 Стандартные позиции поля измерения
3.3.1 Матричные дисплеи
Измерения яркости, спектрального распределения и/или трех основных цветов можно выполнять в нескольких установленных позициях на поверхности DUT. С этой целью лицевую панель дисплея делят на 25 идентичных воображаемых прямоугольников (см. рисунок 1). Измерения проводят в центре каждого прямоугольника, если не указано иное. При проведении измерений следует контролировать, чтобы пятна измерений на поверхности дисплея не пересекались. Пятна измерений в указанных позициях на осях x и y должны быть размещены в пределах 7% от значений параметров H и V соответственно (где H и V означают длину активной площади дисплея по оси x и y соответственно).
