RuNormy.RU
Untitled Page
RuNormy.RU
Untitled Page
"ГОСТ 409-2017 (ISO 845:2006). Межгосударственный стандарт. Пластмассы ячеистые и резины губчатые. Метод определения кажущейся плотности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

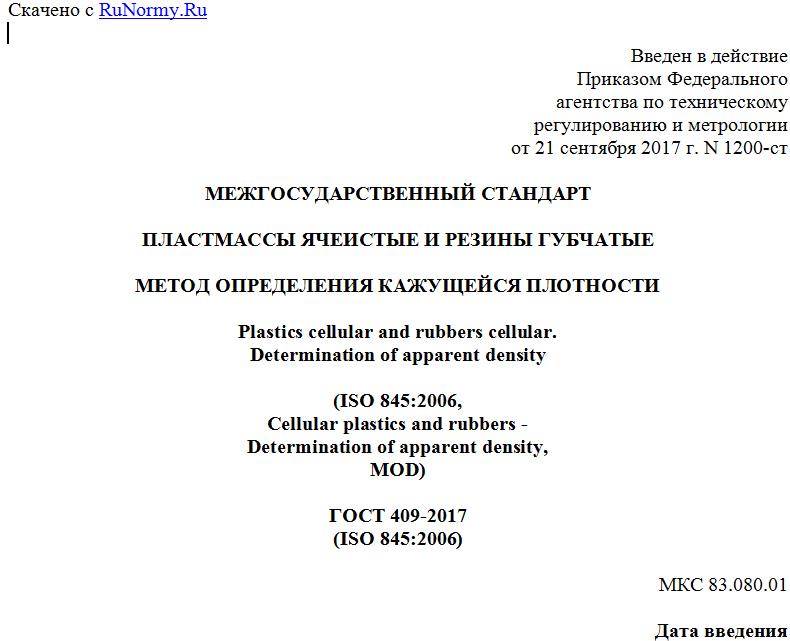

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 сентября 2017 г. N 1200-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТМАССЫ ЯЧЕИСТЫЕ И РЕЗИНЫ ГУБЧАТЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ КАЖУЩЕЙСЯ ПЛОТНОСТИ

Plastics cellular and rubbers cellular.
Determination of apparent density

(ISO 845:2006,
Cellular plastics and rubbers -
Determination of apparent density,
MOD)

ГОСТ 409-2017
(ISO 845:2006)

МКС 83.080.01

Дата введения
1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" (АНО "Стандарткомпозит"), при участии Объединения юридических лиц "Союз производителей композитов" ("Союзкомпозит") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2017 г. N 102-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TG Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2017 г. N 1200-ст межгосударственный стандарт ГОСТ 409-2017 (ISO 845:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 845:2006 "Ячеистые пластики и резина. Определение кажущейся плотности" ("Cellular plastics and rubbers - Determination of apparent density", MOD).
Дополнительные слова и фразы, включенные в текст стандарта для учета особенностей российской национальной стандартизации и/или особенностей межгосударственной стандартизации стран, указанных выше, выделены курсивом.
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 409-77

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на ячеистые пластмассы и губчатые резины и устанавливает метод определения их кажущейся плотности.
Сущность метода заключается в определении массы образца, приходящейся на единицу его объема.
Если на поверхности испытуемого материала имеется поверхностная пленка, образовавшаяся в процессе формования, то определяют полную кажущуюся плотность или кажущуюся плотность или оба этих показателя. Если поверхностная пленка на поверхности материала отсутствует, определяют только кажущуюся плотность.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 25015-2017 Пластмассы ячеистые и пенорезины. Метод измерения линейных размеров
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

3.1 полная кажущаяся плотность (ячеистого материала): Отношение массы образца к его объему, включая все поверхностные пленки, образовавшиеся в процессе формования.
3.2 кажущаяся плотность (ячеистого материала): Отношение массы образца к его объему после удаления всех поверхностных пленок, образовавшихся в процессе формования.
Примечание - Наименование определяемого показателя указывают в нормативном документе или технической документации на материал.

4 Аппаратура

4.1 Весы для определения массы испытуемого образца, обеспечивающие взвешивание в граммах с точностью до четвертого десятичного знака.
4.2 Приборы для измерения линейных размеров образцов в соответствии с ГОСТ 25015.

5 Образцы для испытания

5.1 Размер и форма образцов для испытания

Для испытания используют образцы правильной геометрической формы, чтобы можно было легко вычислить их объем. Образцы вырезают, не деформируя исходную ячеистую структуру материала.
Образцы должны иметь ровную поверхность без видимых дефектов ячеистой структуры.
Рекомендуется использовать образец максимально возможного размера, насколько позволяет имеющееся оборудование и форма исходного материала. Общий объем образца должен быть не менее 100 см3.
Допускается использовать образец общим объемом не менее 10 см3, массой не менее 1,0 г.
Объем образца из губчатых резин на основе латекса должен быть не менее 15 см3, а из губчатых резин на основе твердых каучуков - не менее 10 см3.
Для жестких материалов образцы для определения полной кажущейся плотности вырезают из кусков большего размера. При этом отношение площади поверхностной пленки, образовавшейся при формовании, к общему объему у образцов для испытания и у исходного материала должно быть одинаковым.
Образцы в виде крупных плит или блоков испытывают с поверхностной пленкой, образовавшейся при формовании, если это указано в нормативном документе или технической документации на материал.

5.2 Количество образцов для испытания

Для испытания используют не менее трех образцов.
Образец для испытания может быть промышленным изделием, массу и объем которого можно точно измерить. Общую массу и общий объем изделия можно использовать для определения плотности образца.

5.3 Кондиционирование

5.3.1 Образцы для испытания не следует вырезать из только что изготовленного материала. Его необходимо выдержать не менее 72 ч после изготовления.
При необходимости можно сократить время выдержки до 48 или 16 ч после изготовления, если известно, что при выдержке 48 или 16 ч после изготовления разница в плотности по сравнению с выдержкой 72 ч менее 10%.
5.3.2 Если в нормативном документе или технической документации на материал нет других указаний, то перед испытанием образцы кондиционируют не менее 16 ч в стандартных атмосферах по ГОСТ 12423 или в эксикаторе (сухое кондиционирование).
Время кондиционирования может быть частью времени выдержки материала после изготовления, составляющего 72 ч.
Допускается проводить кондиционирование при температуре (23 +/- 2) °C, относительная влажность (50 +/- 5)%.
В соответствии с ГОСТ 12423 стандартными атмосферами являются:
a) температура (23 +/- 2) °C, относительная влажность (50 +/- 10)%;
b) температура (23 +/- 5) °C, относительная влажность ;
c) температура (27 +/- 5) °C, относительная влажность .
Сухое кондиционирование проводят при температуре (23 +/- 2) °C или (27 +/- 2) °C.
Для просмотра документа целиком скачайте его >>>
Нормы из информационного банка "Строительство":
Пожарные нормы:
ГОСТы:
Счетчики:
Политика конфиденциальности
Copyright 2020 - 2022 гг. RuNormy.RU. All rights reserved.
При использовании материалов сайта активная гипер ссылка  обязательна!
