Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 октября 2017 г. N 1442-ст

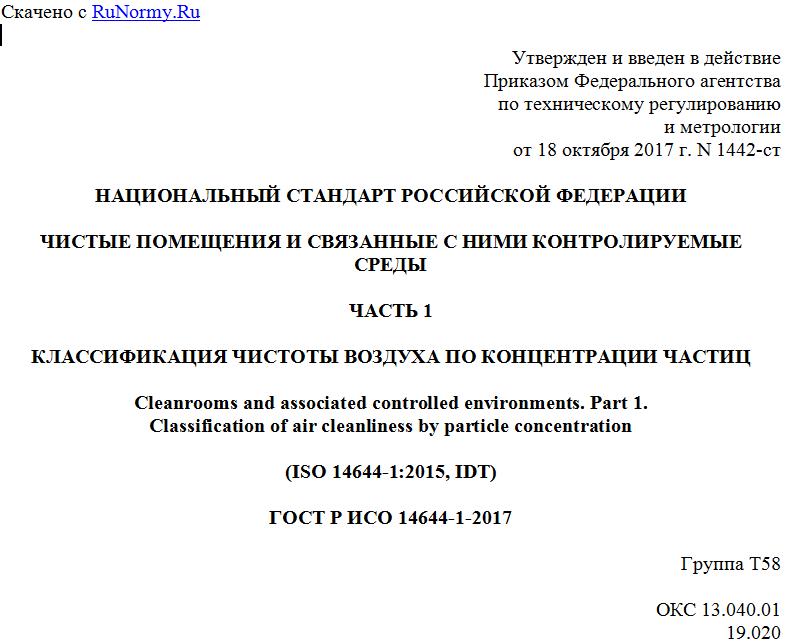

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЧИСТЫЕ ПОМЕЩЕНИЯ И СВЯЗАННЫЕ С НИМИ КОНТРОЛИРУЕМЫЕ СРЕДЫ
ЧАСТЬ 1
КЛАССИФИКАЦИЯ ЧИСТОТЫ ВОЗДУХА ПО КОНЦЕНТРАЦИИ ЧАСТИЦ
Cleanrooms and associated controlled environments. Part 1.
Classification of air cleanliness by particle concentration
(ISO 14644-1:2015, IDT)
ГОСТ Р ИСО 14644-1-2017
Группа Т58
ОКС 13.040.01
19.020
ОКП 63 1000
94 1000
Дата введения
1 декабря 2018 года
Предисловие
1 ПОДГОТОВЛЕН Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) и Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 октября 2017 г. N 1442-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 14644-1:2015 "Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха по концентрации частиц" (ISO 14644-1:2015 "Cleanrooms and associated controlled environments - Part 1: Classification of air cleanliness by particle concentration", IDT).
Международный стандарт подготовлен Техническим комитетом ИСО/ТК 209 "Чистые помещения и связанные с ними контролируемые среды".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Чистые помещения и связанные с ними контролируемые среды обеспечивают контроль загрязнения воздуха и, если необходимо, поверхностей, в целях поддержания допустимого уровня загрязнений в чувствительных к ним процессах. Продукты и процессы, требующие защиты от загрязнений, применяются в электронной, фармацевтической, медицинской, пищевой промышленности и здравоохранении.
Настоящий стандарт входит в комплекс стандартов ИСО 14644 и устанавливает классы чистоты воздуха по счетной концентрации частиц в единице объема воздуха. Он также устанавливает стандартный метод испытаний для определения класса чистоты, включая выбор точек отбора проб.
Настоящий стандарт является результатом систематического пересмотра согласно правилам ИСО и содержит изменения в соответствии с предложениями пользователей и экспертов на международный запрос. Наименование стандарта было изменено на "Классификация чистоты воздуха по концентрации частиц" с целью согласования с другими частями комплекса стандартов ИСО 14644. Сохранены девять классов чистоты ИСО с незначительными изменениями. Предельно допустимые концентрации частиц различных размеров для девяти классов (целые числа) установлены таблицей 1. Предельно допустимые концентрации частиц различных размеров для промежуточных классов даны в таблице E.1. Эти таблицы позволяют лучше определить требуемые пороговые размеры частиц для разных классов. В стандарте сохранен принцип дескриптора для макрочастиц, но рассмотрение частиц в нанодиапазоне (ранее именовавшихся ультрамелкими частицами) вынесено в отдельный стандарт.
Наиболее существенным изменением в данном стандарте является использование более приемлемого статистического подхода к определению числа точек отбора проб и оценке полученных данных <1>. В качестве статистической модели применен метод работы с гипергеометрическим распределением, когда образцы отбираются из генеральной совокупности случайным образом без замены образцов. Новый подход позволяет независимо оценивать каждую точку отбора проб, т.е. позволяет утверждать по крайней мере с 95%-ной доверительной вероятностью, что 90% площадей чистых помещений и чистых зон находятся в пределе допустимых концентраций частиц для данного класса чистоты воздуха. Никаких допущений не сделано относительно реального распределения числа частиц во всем чистом помещении или всей чистой зоне, в то время как в основу ИСО 14644-1:1999 положено допущение о нормальном распределении числа частиц, одном и том же для всего помещения; это допущение исключено из стандарта, что позволяет отбирать пробы в помещениях, где числа частиц различаются более сложным образом. В ходе пересмотра было установлено, что 95%-ный верхний доверительный предел по ИСО 14644-1:1999 не соответствовал практике и не везде использовался. По сравнению с ИСО 14644-1:1999 уменьшилось минимальное число точек отбора проб. Минимальное число точек отбора проб согласно принятой статистической модели приведено в таблице A.1. Сделано допущение о равномерном распределении концентрации частиц в зоне, непосредственно окружающей точку отбора проб. Чистое помещение или чистая зона разделяются сеткой на почти одинаковые секции, число которых равно числу точек отбора проб по таблице A.1. Точка отбора проб располагается внутри каждой секции, так, чтобы быть представительной для нее.
--------------------------------
<1> Допущения о гипергеометрическом и равномерном распределениях не только не обоснованы, но и противоречат принципам работы чистых помещений. Международное обсуждение не было однозначным, Россия голосовала против такого подхода. Подробно этот вопрос рассмотрен в книге Федотова А.Е. "Чистые помещения", М.: АСИНКОМ, 2015 (прим. ТК 184).
Для практических целей сделано предположение, что точки отбора проб выбраны "представительным" образом. "Представительность" точек отбора проб означает, что при их выборе учтены такие особенности чистого помещения или чистой зоны, как планировочные решения, расположение оборудования и потоки воздуха (A.4.2). К минимальному числу точек отбора проб могут быть добавлены дополнительные точки.
Наконец, приложения приведены в логической последовательности и в некоторые из них включены требования, касающиеся испытаний и контрольных приборов, из ИСО 14644-3:2005.
Пределы для частиц с размерами равными и более 5 мкм для класса 5 ИСО в пересмотренном стандарте задаются с помощью макродескриптора для применения в приложениях по производству стерильной продукции в правилах GMP EC, PIC/S и ВОЗ.
В настоящее время пересмотренный стандарт ИСО 14644-1 включает в себя все вопросы, связанные с классификацией чистоты воздуха по концентрации частиц. Пересмотренный стандарт ИСО 14644-2:2015 относится лишь к текущему контролю (мониторингу) чистоты воздуха по концентрации частиц.
Для чистых помещений могут быть установлены дополнительные требования, помимо классификации по концентрации частиц. Примерами могут служить требования к чистоте воздуха по химическим загрязнениям в соответствии с установленным классом чистоты. Эти дополнительные требования не могут быть единственными для классификации чистого помещения или чистой зоны.
Международный стандарт ИСО 14644-1 подготовлен Техническим комитетом ИСО/ТК 209 "Чистые помещения и связанные с ними контролируемые среды".
Комплекс международных стандартов ИСО 14644 состоит из следующих частей:
- часть 1. Классификация чистоты воздуха по концентрации частиц;
- часть 2. Требования к текущему контролю (мониторингу) для подтверждения класса чистоты по концентрации частиц;
- часть 3. Методы испытаний;
- часть 4. Проектирование, строительство и ввод в эксплуатацию;
- часть 5. Эксплуатация;
- часть 7. Изолирующие устройства (укрытия с чистым воздухом, боксы перчаточные, изоляторы и мини-окружения);
- часть 8. Классификация чистоты воздуха по химическим загрязнениям;
- часть 9. Классификация чистоты поверхностей по концентрации частиц;
- часть 10. Классификация чистоты поверхностей по химическим загрязнениям.
Требования к контролю биозагрязнений установлены комплексом стандартов ИСО 14698 "Чистые помещения и связанные с ними контролируемые среды. Контроль биозагрязнений", в состав которого входят:
- часть 1. Общие принципы и методы;
- часть 2. Анализ данных о биозагрязнениях.
1. Область применения
Настоящий стандарт устанавливает классификацию чистоты воздуха в чистых помещениях по концентрации аэрозольных частиц в чистых помещениях и чистых зонах, а также в изолирующих устройствах по ИСО 14644-7.
Для целей классификации применимо только кумулятивное распределение, основанное на пороговых размерах частиц (нижний предел) в диапазоне от 0,1 до 5 мкм.
Концентрацию аэрозольных частиц с размерами равными или большими заданного значения следует определять в требуемых точках отбора проб с помощью дискретных лазерных счетчиков частиц, работающих по принципу рассеяния света.
Настоящий стандарт не устанавливает классификацию для частиц с пороговыми размерами, выходящими за пределы значений от 0,1 до 5 мкм. Классификация для ультрамелких частиц (с размерами менее 0,1 мкм) устанавливается в отдельном стандарте по классификации чистоты воздуха для частиц с размерами в нанодиапазоне. Для количественного описания макрочастиц (с размерами более 5 мкм) может использоваться M дескриптор.
Классификация чистоты поверхностей по концентрации частиц (SCP) ограничена размерами частиц от 0,05 мкм до 500 мкм.
Настоящий стандарт не может использоваться для описания физических, химических, радиационных, биологических и других свойств аэрозольных частиц.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 14644-2:2015, Cleanrooms and associated controlled environments. Part 2: Monitoring to provide evidence of cleanroom performance related to air cleanliness by particle concentration (Чистые помещения и связанные с ними контролируемые среды. Часть 2. Требования к текущему контролю (мониторингу) для подтверждения класса чистоты по концентрации частиц);
ISO 14644-7, Cleanrooms and associated controlled environments. Part 7: Separative devices (clean air hoods, gloveboxes, isolators and mini-environments) [Чистые помещения и связанные с ними контролируемые среды. Часть 7. Изолирующие устройства (укрытия с чистым воздухом, боксы перчаточные, изоляторы и мини-окружения)].
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
