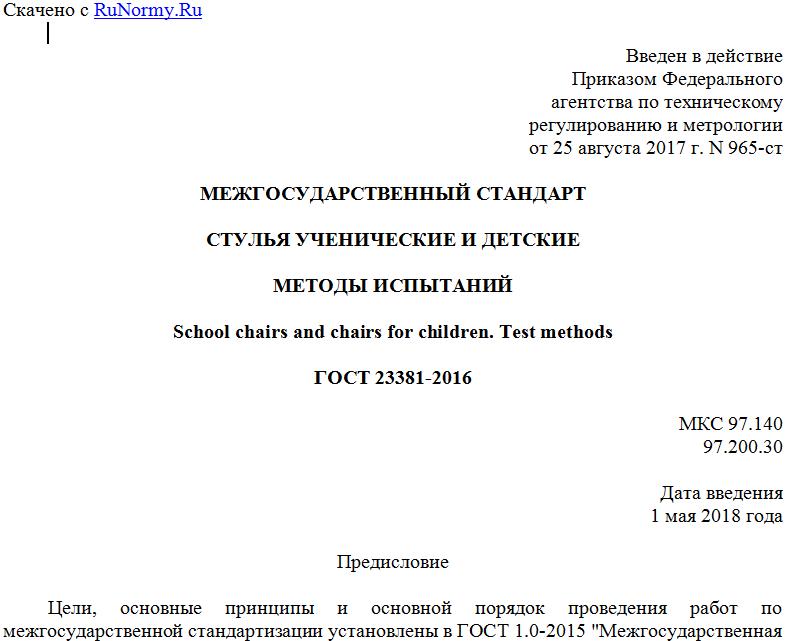

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 августа 2017 г. N 965-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТУЛЬЯ УЧЕНИЧЕСКИЕ И ДЕТСКИЕ
МЕТОДЫ ИСПЫТАНИЙ
School chairs and chairs for children. Test methods
ГОСТ 23381-2016
МКС 97.140
97.200.30
Дата введения
1 мая 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 135 "Мебель"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 19 декабря 2016 г. N 94-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2017 г. N 965-ст межгосударственный стандарт ГОСТ 23381-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2018 г.
5 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза ТР ТС 025/2012 "О безопасности мебельной продукции"
6 ВЗАМЕН ГОСТ 23381-89
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на ученические и детские стулья и устанавливает методы испытания на:
- устойчивость и прочность детских трансформируемых стульев;
- устойчивость и прочность при падении детских стульев ростовых номеров 00, 0;
- устойчивость, прочность и долговечность детских стульев ростовых номеров 1, 2, 3 и ученических стульев ростовых номеров 1, 2, 3, 4, 5, 6, 7.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 19917-2014 Мебель для сидения и лежания. Общие технические условия
ГОСТ 22046-2002 Мебель для учебных заведений. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Отбор и подготовка образцов
3.1 Для испытания новых и модернизированных изделий берут один образец каждого ростового номера.
Для стульев, трансформируемых по высоте, отбирают один образец.
Число и порядок отбора серийных образцов - по ГОСТ 19917 и ГОСТ 22046.
3.2 Перед испытаниями стулья из древесины и древесных материалов выдерживают не менее 3 сут в помещении с относительной влажностью от 45% до 70% и температурой от 15 °C до 30 °C.
Стулья с клеевыми соединениями выдерживают в обычных комнатных условиях не менее 4 недель со дня их изготовления.
3.3 Крепежные узлы разъемных соединений должны быть плотно затянуты. Сварные швы изделий на металлическом каркасе не должны иметь трещин, видимых невооруженным взглядом.
4. Методы испытания на устойчивость
4.1. Испытания детских трансформируемых стульев
4.1.1 Сущность метода
Метод заключается в приложении к стулу горизонтальной нагрузки, вызывающей его опрокидывание.
4.1.2 Аппаратура
4.1.2.1 Пружинный динамометр или другой прибор для измерения нагрузок P до 20 даН с погрешностью +/- 0,5 даН.
4.1.2.2 Груз массой m (10 +/- 0,1) кг с площадью основания (0,008 +/- 0,001) м2.
4.1.2.3 Упор высотой 20 - 30 мм.
4.1.3 Подготовка к испытанию
4.1.3.1 Стул устанавливают вплотную к упору, в зависимости от направления испытаний, в одном из трех положений в соответствии с рисунком 1.
Рисунок 1
4.1.3.2 На подножку или сиденье стула устанавливают груз.
4.1.4 Проведение испытания
4.1.4.1 Испытание стула на устойчивость в трех направлениях проводят в соответствии с рисунком 1.
4.1.4.2 С помощью динамометра к стулу прикладывают горизонтальную нагрузку P и постепенно увеличивают ее до начала отрыва от пола пары ножек.
4.1.4.3 Значение нагрузки P, вызывающей начало опрокидывания стула, заносят в журнал (см. приложение А).
4.2. Испытания детских и ученических стульев
4.2.1 Сущность метода
Метод заключается в определении угла наклона, при котором происходит опрокидывание стула с установленным на сиденье грузом.
4.2.2 Аппаратура
4.2.2.1 Испытательное устройство с регулируемым углом наклона, обеспечивающее установку стула в требуемом положении (рисунок 2) и изменение угла наклона с погрешностью +/- 1°.
Рисунок 2
4.2.2.2 Специальные грузы в соответствии с рисунком 3.
1 - упор; 2 - центр массы (ЦМ)
Рисунок 3
Параметры грузов в зависимости от ростовых номеров стульев указаны в таблице 1.
Таблица 1
Параметр груза Значение параметра для ростовых номеров
00, 0 1, 2, 3 4, 5, 6, 7
Масса груза m, кг 10 +/- 0,5 40 +/- 05 60 +/- 0,5
Высота центра массы груза над сиденьем h, мм 100 +/- 5 160 +/- 5 200 +/- 5
Размеры опорной площадки груза, мм: 390 +/- 5 390 +/- 5 460 +/- 5
