"ГОСТ Р 57905-2017 (ИСО 7612:2009). Национальный стандарт Российской Федерации. Двигатели дизельные. Топливные рядные насосы и насосы высокого давления для аккумуляторных топливных систем CR, устанавливаемые на основание. Габаритные и присоединительные размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

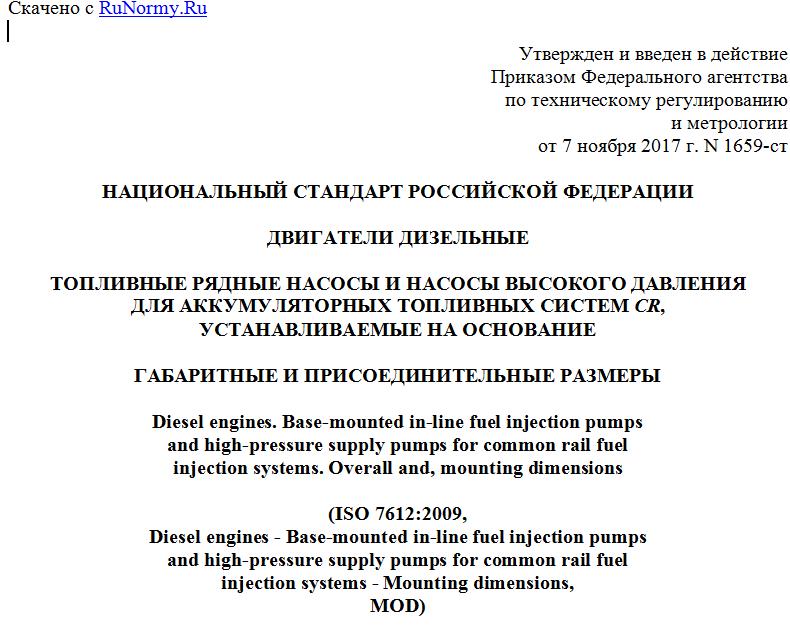

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 ноября 2017 г. N 1659-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВИГАТЕЛИ ДИЗЕЛЬНЫЕ

ТОПЛИВНЫЕ РЯДНЫЕ НАСОСЫ И НАСОСЫ ВЫСОКОГО ДАВЛЕНИЯ
ДЛЯ АККУМУЛЯТОРНЫХ ТОПЛИВНЫХ СИСТЕМ CR,
УСТАНАВЛИВАЕМЫЕ НА ОСНОВАНИЕ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Diesel engines. Base-mounted in-line fuel injection pumps
and high-pressure supply pumps for common rail fuel
injection systems. Overall and, mounting dimensions

(ISO 7612:2009,
Diesel engines - Base-mounted in-line fuel injection pumps
and high-pressure supply pumps for common rail fuel
injection systems - Mounting dimensions,
MOD)

ГОСТ Р 57905-2017
(ИСО 7612:2009)

ОКС 43.060.40

Дата введения
1 июля 2018 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1659-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7612:2009 "Двигатели дизельные. Топливные рядные насосы и насосы высокого давления для аккумуляторных топливных систем CR, устанавливаемые на основание. Габаритные и присоединительные размеры" (ISO 7612:2009 "Diesel engines - Base-mounted in-line fuel injection pumps and high-pressure supply pumps for common rail fuel injection systems - Mounting dimensions", MOD) путем изменения отдельных слов, значений показателей, которые выделены в тексте курсивом с подчеркиванием сплошной горизонтальной чертой.
Внесение указанных технических отклонений направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

ИСО (Международная организация по стандартизации) является международной федерацией, объединяющей национальные группы по стандартизации (группы членов ИСО). Работу по подготовке международных стандартов осуществляют, как правило, в технических комитетах. Каждый член группы, заинтересованный в тематике, объединяющей образованный технический комитет, имеет право быть представленным в нем. Международные организации, государственные и негосударственные, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехнических изделий.
Международные стандарты разработаны в соответствии с правилами, приведенными в директивах ИСО/МЭК, часть 2.
Проекты международных стандартов, одобренные техническим комитетом, рассылаются членам группы для голосования. В соответствии с требованиями принимается публикация, набравшая не менее 75% голосов поддержки.
Международный стандарт ИСО 7612 подготовлен Техническим Комитетом ИСО/ТС 22, Дорожный транспорт, Подкомитет SC 7, Оборудование впрыскивания и фильтры для дорожного транспорта.
Настоящий стандарт отменяет и заменяет 3-ю редакцию ИСО 7612:2006, которая была технически пересмотрена.

1 Область применения

Настоящий стандарт определяет требования к размерам устанавливаемых на основание рядных топливных насосов высокого давления и насосов высокого давления для аккумуляторных топливных систем &Common Rail& (CR) дизельных двигателей.

2 Габаритные и присоединительные размеры

Габаритные и присоединительные размеры топливных насосов высокого давления приведены на рисунках 1 - 8 и в таблицах 1 - 4.
Размеры и допуски на них, не приведенные в настоящем стандарте, определяет производитель продукции.



Рисунок 1 - Топливный насос высокого давления &с установкой
на основание&, исполнение 1

Таблица 1

Размеры топливных насосов исполнения 1

Число секций d <a>, ном., мм A, справочный, мм &A1, мм& &H +/- 0,1, мм&
4 25 или 30 140 &86 или 110& &45 или 52&
6 210
8 280
10 353
12 423
<a> Соответствует размеру d в [1].



Рисунок 2 - Топливный насос высокого давления &с установкой
на основание&, исполнение 2

Таблица 2

Размеры топливных насосов исполнения 2

Число секций d <a>, ном., мм A, справочный, мм B, справочный, мм Число крепежных отверстий
4 25 или 30 133,5 - 4
6 206 - 4
8 278,5 139,25 6
<a> Соответствует размеру d в [1].



Рисунок 3 - Топливный насос высокого давления &с установкой
на основание&, исполнение 3

Таблица 3

Размеры топливных насосов исполнения 3

Число секций d <a>, ном., мм A, справочный, мм B +/- 0,25, мм
4 25 или 30 154 -
6 218 -
8 302 151
<a> Соответствует размеру d в [1].



Рисунок 4 - Топливный насос высокого давления &с установкой
на основание&, исполнение 4

Таблица 4

Размеры топливных насосов исполнения 4

Число секций d <a>, ном., мм A, справочный, мм
4 30 или 35 132
6 202
8 272
Для просмотра документа целиком скачайте его >>>
