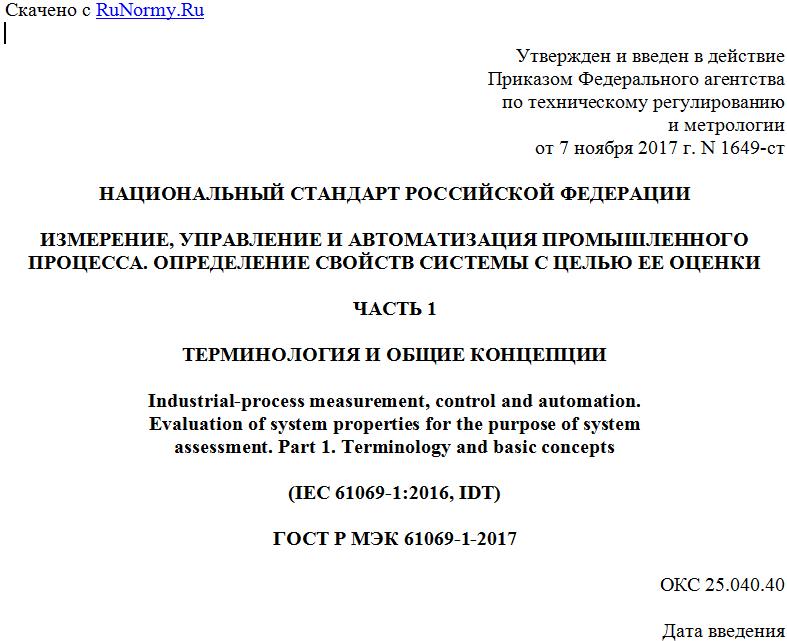

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 ноября 2017 г. N 1649-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗМЕРЕНИЕ, УПРАВЛЕНИЕ И АВТОМАТИЗАЦИЯ ПРОМЫШЛЕННОГО
ПРОЦЕССА. ОПРЕДЕЛЕНИЕ СВОЙСТВ СИСТЕМЫ С ЦЕЛЬЮ ЕЕ ОЦЕНКИ
ЧАСТЬ 1
ТЕРМИНОЛОГИЯ И ОБЩИЕ КОНЦЕПЦИИ
Industrial-process measurement, control and automation.
Evaluation of system properties for the purpose of system
assessment. Part 1. Terminology and basic concepts
(IEC 61069-1:2016, IDT)
ГОСТ Р МЭК 61069-1-2017
ОКС 25.040.40
Дата введения
1 сентября 2018 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением дополнительного профессионального образования "Новая Инженерная Школа" (НОЧУ "НИШ") на основе собственного перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 65, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 306 "Измерения и управление в промышленных процессах"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2017 г. N 1649-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61069-1:2016 "Измерение, управление и автоматизация промышленного процесса. Определение свойств системы с целью ее оценки. Часть 1. Терминология и общие концепции" (IEC 61069-1:2016 "Industrial-process measurement, control and automation - Evaluation of system properties for the purpose of system assessment - Part 1: Terminology and basic concepts", IDT).
Международный стандарт разработан Техническим комитетом МЭК ТК 65 "Измерения и управление в промышленных процессах".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 61069-1-2012
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В МЭК 61069 рассматривается метод, который следует использовать для оценки системных свойств основной системы управления (ОСУ). МЭК 61069 состоит из следующих частей:
часть 1. Терминология и основные концепции;
часть 2. Методология оценки;
часть 3. Оценка функциональности системы;
часть 4. Оценка производительности системы;
часть 5. Оценка надежности системы;
часть 6. Оценка эксплуатабельности системы;
часть 7. Оценка безопасности системы;
часть 8. Оценка других свойств системы.
Оценка системы - основанное на доказательстве суждение о пригодности системы для определенного целевого назначения или класса целевых назначений.
Для получения полного итогового доказательства потребовалось бы полное (т.е. при всех влияющих факторах) определение пригодности всех свойств системы для конкретного целевого назначения или класса целевых назначений.
Так как на практике это требуется редко, для оценки системы более рациональным будет:
- определить критичность соответствующих свойств системы;
- спланировать определение (оценку) соответствующих свойств системы на основе экономического принципа "цена - целесообразность" для усилий по реализации этих свойств.
При проведении оценки системы следует стремиться к получению максимальной обоснованности пригодности системы с учетом целесообразной стоимости и ограничений по времени.
Оценка может быть выполнена только в том случае, если целевое назначение (миссия) сформулировано (или задано), или если оно может быть представлено гипотетически. В случае отсутствия миссии оценка не может быть выполнена. Тем не менее, возможно определение свойств системы в части сбора и систематизации данных для последующей оценки, проводимой другими лицами. В таком случае настоящий стандарт может применяться как руководство для планирования, а также устанавливает процедуры определения свойств системы, являющееся неотъемлемой частью оценки системы.
При подготовке к оценке может быть установлено, что определение границ системы является слишком узким. Например, для средства с двумя или более версиями совместного пользования системы управления, например сети, необходимо учитывать вопросы сосуществования и функциональной совместимости. В этом случае система, подлежащая оценке, не должна ограничиваться "новыми" ОСУ. Такая система должна включать в себя как "новые", так и "старые" системы. То есть, система должна изменять свои границы, чтобы включать в себя достаточный объем другой системы для решения требуемых от нее задач.
Структура настоящей части и ее взаимосвязь с другими частями МЭК 61069 показаны на рисунке 1.
Рисунок 1 - Общий состав МЭК 61069
Некоторые примеры элементов оценки объединены в приложении A.
1 Область применения
Настоящий стандарт устанавливает терминологию и определяет общие концепции оценки основной системы управления технологическими процессами (ОСУТП) и основной системы дискретного управления (ОСДУ). Эти два основных типы систем охватывают области дискретных, периодических и непрерывных применений. В МЭК 61069 системы СУОТП и ОСДУ совместно именуются как "основные системы управления" (ОСУ).
Подход к вопросу безопасности в МЭК 61069 ограничивается рисками, которые может нести в себе сама система ОСУ.
Оценка рисков, которые могут исходить от технологического процесса или управляемого оборудования ОСУ, подлежащей оценке, не входит в область применения настоящего стандарта.
Если предполагается, что снижение риска ОСУ составит менее 10 [т.е. уровень полноты безопасности (УПБ) < 1, согласно МЭК 61508-4], оценка проводится в соответствии с МЭК 61069.
ОСУ, имеющая УПБ, или выполняющая любую приборную функцию безопасности (ПФБ), не рассматривается в МЭК 61069, в котором УПБ определяется в соответствии с МЭК 61508-4, а ПФБ - в соответствии с МЭК 61511-1.
Настоящий стандарт предназначен для потребителей и производителей систем, а также для специалистов, ответственных за проведение оценки системы в качестве независимой стороны.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все к нему изменения).
IEC 61000-4-2, Electromagnetic compatibility (EMC) - Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test [Электромагнитная совместимость (ЭМС). Часть 4-2. Методы испытаний и измерений. Определение устойчивости к электростатическим разрядам]
IEC 61000-6-4:2006, Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments [Электромагнитная совместимость (ЭМС). Часть 6-4. Общие стандарты. Стандарт электромагнитной эмиссии для промышленных обстановок]
IEC 61000-6-4:2006/AMD1:2010.
IEC 61508-4:2010, Functional safety of electrical/electronic/programmable electronic safetyrelated systems - Part 4: Definitions and abbreviations (see http://www.iec.ch/functionalsafety) [Функциональная безопасность систем электрических, программируемых электронных, связанных с безопасностью. Часть 4. Определения и сокращения (см.: http://www.iec.ch/functionalsafety)]
IEC 61511-1:2003, Functional safety - Safety instrumented systems for the process industry sector - Part 1: Framework, definitions, system, hardware and software requirements (Функциональная безопасность. Инструментальные системы безопасности для сектора перерабатывающей промышленности. Часть 1. Структура, определения, системы, требования к аппаратным и программным средствам)
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 точность (accuracy): Точность соответствия между результатом измерения/результатом и (условным) истинным значением измеряемой/вычисляемой величины.
3.1.2
оценка (assessment), <системы>: Основанное на доказательстве суждение о соответствии системы определенному целевому назначению (миссии) или классу целевых назначений (миссий). [ИСО 15513: 2000, 3.3, с изменениями. Определение "компетентность на соответствие требованиям установленным стандартам деятельности" заменено словами "основанное на доказательстве суждение о соответствии системы определенному целевому назначению (миссии) или классу целевых назначений (миссий)"]
3.1.3 действия по оценке (assessment activity): Ряд действий, направленных на оценку одного или более элементов оценки.
3.1.4
орган оценки (assessment authority): Орган, имеющий юридические права и полномочия для проведения оценки. [ИСО/МЭК Руководство 2: 2004, 4.5, с изменениями. Изменен термин (добавлено слово "оценки"), а также изменено определение (добавлено слово "оценки" в конце определения)]
3.1.5 элемент оценки (assessment item): Совокупность оцениваемых свойств системы, и влияющего фактора, учитываемого при оценке.
3.1.6 программа оценки (assessment program): Документально оформленный план скоординированного комплекса действий по оценке, которые не обязательно должны быть взаимозависимы, и которые продолжаются в течение определенного периода времени и предназначены для проведения оценки.
3.1.7 протокол оценки (assessment protocol): Совокупность формальных правил, описывающих оценку.
