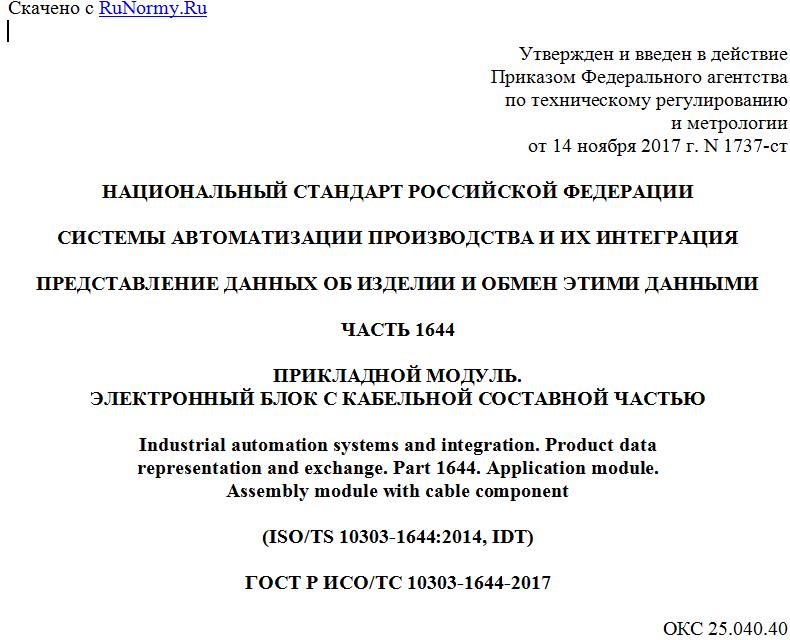

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1644
ПРИКЛАДНОЙ МОДУЛЬ.
ЭЛЕКТРОННЫЙ БЛОК С КАБЕЛЬНОЙ СОСТАВНОЙ ЧАСТЬЮ
Industrial automation systems and integration. Product data
representation and exchange. Part 1644. Application module.
Assembly module with cable component
(ISO/TS 10303-1644:2014, IDT)
ГОСТ Р ИСО/ТС 10303-1644-2017
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2017 г. N 1737-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1644:2014 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1644. Прикладной модуль. Электронный блок с кабельной составной частью" (ISO/TS 10303-1644:2014 "Industrial automation systems and integration - Product data representation and exchange - Part 1644: Application module: Assembly module with cable component", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации долгосрочного использования и архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления электронных блоков, в которых, по меньшей мере, одна составляющая является кабелем. Предоставляемые данные включают информацию о соединении кабеля с другими составляющими электронного блока.
В третье издание настоящего стандарта включены изменения второго издания, перечисленные в приложении F.3.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области, используя принятую в ней терминологию.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза: "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Электронный блок с кабельной составной частью". В область применения настоящего стандарта входит:
- устройство электронного блока;
- устройство электронного блока, в котором используются соединители;
- устройство электронного блока, в котором используются кабели;
- пункты, входящие в область действия прикладного модуля ИСО/ТС 10303-1653 "Cable".
В область применения настоящего стандарта не входит:
- определение устройства кабеля;
- устройство межсоединения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO/TS 10303-1653, Industrial automation systems and integration - Product data representation and exchange - Part 1653: Application module: Cable (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1653. Прикладной модуль. Кабель)
3 Термины, определения и сокращения
3.1 Термины и определения
3.1.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль (application module);
- прикладной объект (application object);
- прикладной протокол; ПП (application protocol; AP);
- прикладная эталонная модель; ПЭМ (application reference model; ARM);
- общие ресурсы (common resources);
- данные (data);
- информация (information);
- интегрированный ресурс (integrated resource);
- изделие (product);
- данные об изделии (product data);
- интерпретированная модель модуля (module interpreted model).
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ПМ - прикладной модуль;
ПП - прикладной протокол;
ПЭМ - прикладная эталонная модель;
ИММ - интерпретированная модель модуля;
URL - унифицированный указатель информационного ресурса.
4 Информационные требования
В настоящем разделе определены информационные требования к прикладному модулю "Электронный блок с кабельной составной частью", которые представлены в форме ПЭМ.
Примечания
1 Графическое представление информационных требований приведено в приложении C.
2 Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.
В настоящем подразделе с применением языка EXPRESS дано определение информационных требований, которым должны соответствовать программные реализации. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Assembly_module_with_cable_component_arm. В нем определены необходимые внешние ссылки.
EXPRESS-спецификация:
*)
SCHEMA Assembly_module_with_cable_component_arm;
(*
4.1 ПЭМ, необходимые для прикладного модуля
