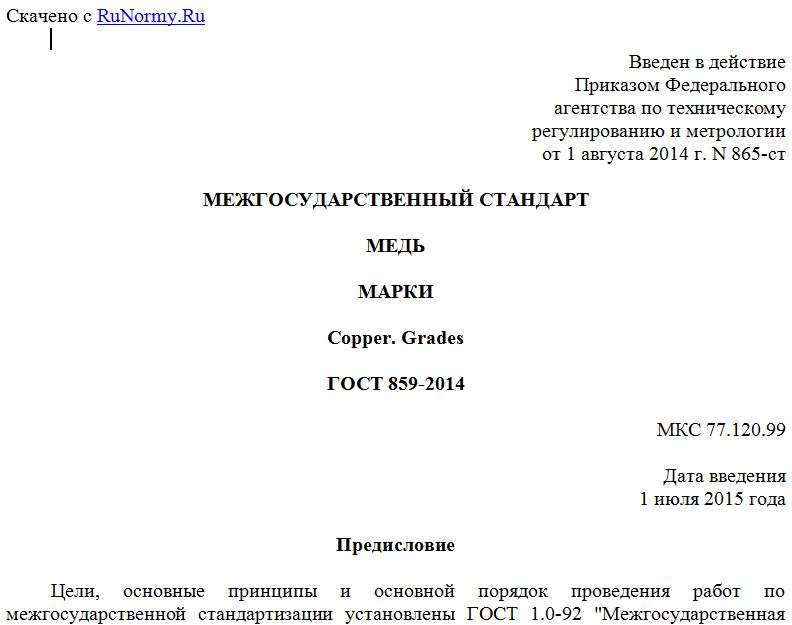

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 августа 2014 г. N 865-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕДЬ
МАРКИ
Copper. Grades
ГОСТ 859-2014
МКС 77.120.99
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 368 "Медь".
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 503 "Медь".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 июня 2014 г. N 45-2014).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2014 г. N 865-ст межгосударственный стандарт ГОСТ 859-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5. Взамен ГОСТ 859-2001.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на медь, изготовляемую в виде катодов, а также литых и деформированных полуфабрикатов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.010-2013 <*> Государственная система обеспечения единства измерений. Методики выполнения измерений. Основные положения
--------------------------------
<*> Также на территории Российской Федерации действует ГОСТ Р 8.563-2009 "Государственная система обеспечения единства измерений. Методики (методы) измерений".
ГОСТ 9717.2-82 Медь. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9717.3-82 Медь. Метод спектрального анализа по оксидным стандартным образцам
ГОСТ 13938.11-2014 Медь. Метод определения массовой доли мышьяка
ГОСТ 13938.13-93 Медь. Методы определения кислорода
ГОСТ 27981.1-2015 Медь высокой чистоты. Метод атомно-спектрального анализа
ГОСТ 27981.2-2015 Медь высокой чистоты. Метод химико-атомно-эмиссионного анализа
ГОСТ 27981.5-2015 Медь высокой чистоты. Фотометрические методы анализа
ГОСТ 27981.6-88 Медь высокой чистоты. Полярографические методы анализа
ГОСТ 31382-2009 Медь. Методы анализа
СТ СЭВ 543-77 Числа. Правила записи и округления.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Химический состав меди должен соответствовать указанному в таблицах 1 и 2. При учете и оформлении сопроводительной документации допускается указывать массовую долю примесей в меди всех марок в граммах на тонну (частях на миллион, ppm). Соответствие марок меди по настоящему стандарту и стандартам [1] и [2] приведено в Приложении А.
Таблица 1
Химический состав катодной меди
В процентах
Химический элемент Массовая доля элемента для марок
М00к М0к М1к
Медь, не менее - 99,97 99,95
Примеси по группам, не более:
1 Висмут 0,00020 0,0005 0,001
Селен 0,00020 - -
Теллур 0,00020 - -
Сумма 1-й группы 0,0003 <*> - -
Хром - - -
Марганец - - -
Сурьма 0,0004 0,001 0,002
Кадмий - - -
Мышьяк 0,0005 0,001 0,002
Фосфор - 0,001 0,002
Сумма 2-й группы 0,0015 - -
3 Свинец 0,0005 0,001 0,003
4 Сера 0,0015 0,002 0,004
5 Олово - 0,001 0,002
Никель - 0,001 0,002
Железо 0,0010 0,001 0,003
Кремний - - -
Цинк - 0,001 0,003
Кобальт - - -
Сумма 5-й группы 0,0020 - -
6 Серебро 0,0025 0,0025 0,003
Сумма перечисленных примесей 0,0065 - -
Кислород, не более - 0,015 0,02
<*> В том числе максимальное содержание суммы селена и теллура должно составлять не более 0,00030%.
Примечания
Для просмотра документа целиком скачайте его >>>
