"ГОСТ Р 50.05.03-2018. Национальный стандарт Российской Федерации. Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Ультразвуковой контроль и измерение толщины монометаллов, биметаллов и антикоррозионных покрытий"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 февраля 2018 г. N 39-ст

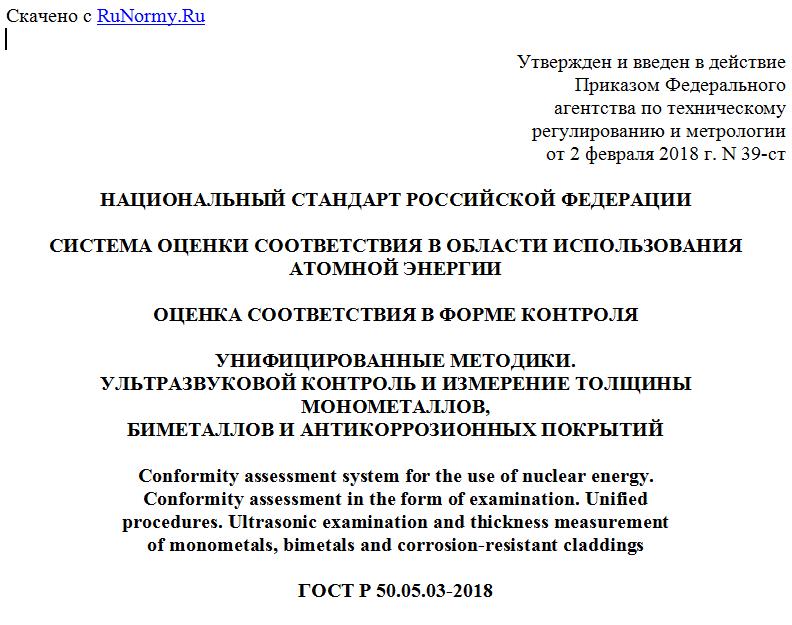

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ В ОБЛАСТИ ИСПОЛЬЗОВАНИЯ
АТОМНОЙ ЭНЕРГИИ

ОЦЕНКА СООТВЕТСТВИЯ В ФОРМЕ КОНТРОЛЯ

УНИФИЦИРОВАННЫЕ МЕТОДИКИ.
УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ И ИЗМЕРЕНИЕ ТОЛЩИНЫ МОНОМЕТАЛЛОВ,
БИМЕТАЛЛОВ И АНТИКОРРОЗИОННЫХ ПОКРЫТИЙ

Conformity assessment system for the use of nuclear energy.
Conformity assessment in the form of examination. Unified
procedures. Ultrasonic examination and thickness measurement
of monometals, bimetals and corrosion-resistant claddings

ГОСТ Р 50.05.03-2018

ОКС 27.120

Дата введения
1 марта 2018 года

Предисловие

1 РАЗРАБОТАН Государственной корпорацией по атомной энергии "Росатом"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 февраля 2018 г. N 39-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

1.1 Стандарт распространяется на ультразвуковой контроль и измерение толщины моно- и биметаллических изделий/элементов атомных энергетических установок (АЭУ), а также антикоррозионных покрытий и устанавливает требования к проведению контроля и измерения толщины, средствам контроля, персоналу, обработке и оформлению результатов контроля, а также требования безопасности.
1.2 Настоящий стандарт распространяется на ультразвуковой контроль и измерение толщины изделий/элементов АЭУ, а также их антикоррозионных покрытий, выполненных в соответствии с требованиями:
- федеральных норм и правил в области использования атомной энергии, устанавливающих требования к устройству и безопасной эксплуатации оборудования и трубопроводов АЭУ;
- федеральных норм и правил в области использования атомной энергии, устанавливающих требования к устройству и эксплуатации локализующих систем безопасности атомных станций;
- федеральных норм и правил в области использования атомной энергии, устанавливающих требования к сварке и наплавке оборудования и трубопроводов АЭУ;
- федеральных норм и правил в области использования атомной энергии, устанавливающих правила контроля металла оборудования и трубопроводов АЭУ при изготовлении и монтаже;
- федеральных норм и правил в области использования атомной энергии, устанавливающих правила контроля основного металла, сварных соединений и наплавленных покрытий при эксплуатации оборудования, трубопроводов и других элементов атомных станций.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.303 Система стандартов безопасности труда. Электробезопасность
ГОСТ 15467 Управление качеством продукции. Основные понятия, термины и определения
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 20911 Техническая диагностика. Термины и определения
ГОСТ 23829 Контроль неразрушающий акустический. Термины и определения
ГОСТ 25346 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки
ГОСТ Р 8.596 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 50.05.11 Система оценки соответствия в области использования атомной энергии. Персонал, выполняющий неразрушающий и разрушающий контроль металла. Требования и порядок подтверждения компетентности
ГОСТ Р 50.05.02 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Ультразвуковой контроль сварных соединений и наплавленных покрытий
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения
ГОСТ Р 50.05.16 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Метрологическое обеспечение
ГОСТ Р ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь
ГОСТ Р ИСО 16809-2015 Контроль неразрушающий. Контроль ультразвуковой. Измерение толщины
ГОСТ Р 53697 Контроль неразрушающий. Основные термины и определения
ГОСТ Р 55614 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования
ГОСТ Р 55724 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения. Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 50.05.15, ГОСТ Р ИСО 5577, ГОСТ Р 53697, ГОСТ 23829, а также следующие термины с соответствующими определениями:
3.1 эксплуатационный контроль металла: Контроль, организованный для оценки изменения состояния металла ОК и определения его пригодности к дальнейшей эксплуатации в пределах проектного срока службы и продленного срока службы.
3.2 эквидистантная поверхность: Поверхность, расстояние до которой в любой точке постоянно от заданной поверхности.
3.3 донная поверхность: Поверхность, противоположная поверхности ввода ультразвуковых колебаний.
3.4 электромагнитно-акустический преобразователь (ЭМА-преобразователь; ЭМАП): Первичный преобразователь, принцип действия которого основан на явлении магнитной индукции (эффекте Лоренца) или магнитострикции материала объекта контроля, при котором электрические колебания преобразуют звуковую энергию и наоборот.
3.5 затухание: Уменьшение звукового давления при распространении волны в материале, вызванное процессами поглощения и рассеяния.
3.6 строб: Электронный способ выбора временного интервала на развертке для наблюдения контроля или последующей обработки.
3.7 прокладка: Слой материала определенной толщины, который помещают между преобразователем и ОК, предназначенный для улучшения акустического контакта и (или) защиты преобразователя.
3.8 поле допуска: Поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое величиной допуска и его положением относительно
Для просмотра документа целиком скачайте его >>>
