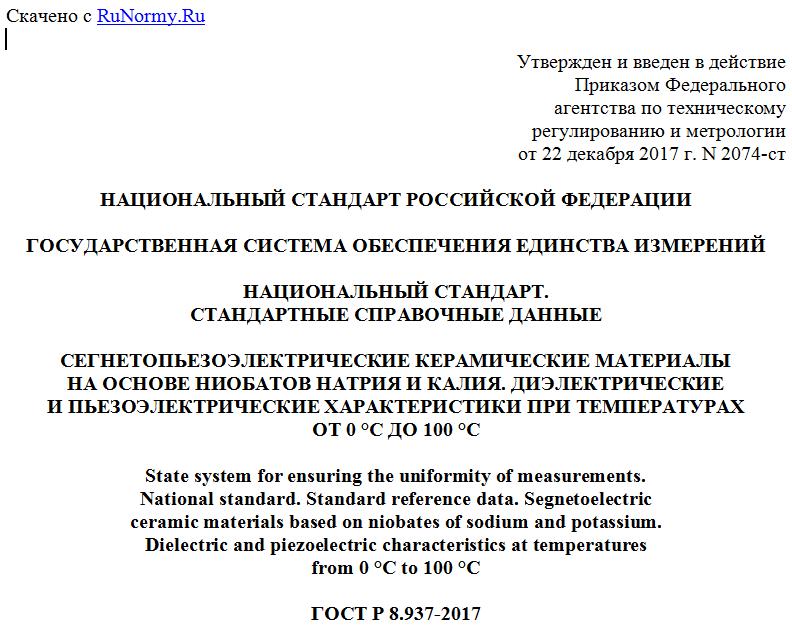

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2017 г. N 2074-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
НАЦИОНАЛЬНЫЙ СТАНДАРТ.
СТАНДАРТНЫЕ СПРАВОЧНЫЕ ДАННЫЕ
СЕГНЕТОПЬЕЗОЭЛЕКТРИЧЕСКИЕ КЕРАМИЧЕСКИЕ МАТЕРИАЛЫ
НА ОСНОВЕ НИОБАТОВ НАТРИЯ И КАЛИЯ. ДИЭЛЕКТРИЧЕСКИЕ
И ПЬЕЗОЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ ТЕМПЕРАТУРАХ
ОТ 0 °C ДО 100 °C
State system for ensuring the uniformity of measurements.
National standard. Standard reference data. Segnetoelectric
ceramic materials based on niobates of sodium and potassium.
Dielectric and piezoelectric characteristics at temperatures
from 0 °C to 100 °C
ГОСТ Р 8.937-2017
ОКС 17.020
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Главным научным метрологическим центром "Стандартные справочные данные о физических константах и свойствах веществ и материалов" (ГНМЦ "ССД"), Научно-исследовательским институтом физики Южного Федерального университета (НИИ физики ЮФУ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Стандартные справочные данные о физических константах и свойствах веществ и материалов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2017 г. N 2074-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные справочные данные (ССД) о диэлектрических и пьезоэлектрических характеристиках сегнетопьезоэлектрических керамических материалов на основе ниобатов натрия и калия при температурах от 0 °C до 100 °C, которые могут быть использованы в ультразвуковых преобразователях, работающих в режиме приема в широком диапазоне температур.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 54500.3/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие положения
3.1 Основой для составления таблиц явились данные, приведенные в таблицах А.1, А.2 приложения А.
Табличные данные рассчитаны согласно [1] с применением методик [2] и [3], отображают значения характеристик пьезокерамических материалов состава при температуре 25 °C, приведенных в 3.1.1 - 3.1.7.
3.1.1 Относительная диэлектрическая проницаемость - отношение индуцированного в электрическом поле заряда на обкладках конденсатора, заполненного диэлектриком, к заряду, индуцированному в том же поле на обкладках того же конденсатора с вакуумным промежутком. рассчитывают по формуле
(1)
где C0 - емкость образца, Ф;
d - диаметр образца, м;
t - толщина образца, м.
3.1.2 Относительная диэлектрическая проницаемость, , поляризованного образца в форме диска в направлении, параллельном его оси поляризации, в условиях постоянного давления.
3.1.3 Тангенс угла диэлектрических потерь - тангенс угла между векторами плотностей переменного тока проводимости и тока смещения диэлектрика на комплексной плоскости.
3.1.4 Коэффициент электромеханической связи планарной моды колебаний (Kp) - показатель эффективности преобразования электрической энергии в механическую энергию или преобразования механической в электрическую. Kp рассчитывают по формуле
(2)
где - наименьший положительный корень частотного уравнения Бесселя, выбирающийся в соответствии с таблицей 9 [1];
- планарный коэффициент Пуассона (см. [1]);
fr1, fa1 - частоты резонанса и антирезонанса для первой гармоники, Гц.
3.1.5 Пьезоэлектрический модуль (dij, пКл/Н) - наведенная поляризация в направлении i на единицу механического давления, приложенного в направлении j, или величина деформации в направлении i на единицу напряженности электрического поля, приложенного в направлении j; направление 3 - параллельно оси поляризации, 1 - перпендикулярно оси поляризации. |d31| рассчитывают по формуле
(3)
где r - радиус образца, м;
- измеренная плотность образца, определяемая методом гидростатического взвешивания в октане, г/м3.
3.1.6 Механическая добротность планарной моды колебаний (Qm) - отношение реактивного сопротивления к сопротивлению последовательной электрической цепи, эквивалентной пьезокерамическому элементу. Qm рассчитывают по формуле
(4)
где R - сопротивление образца, измеренное на частоте резонанса первой гармоники, Ом.
3.1.7 Коэффициент температурной стабильности:
(5)
