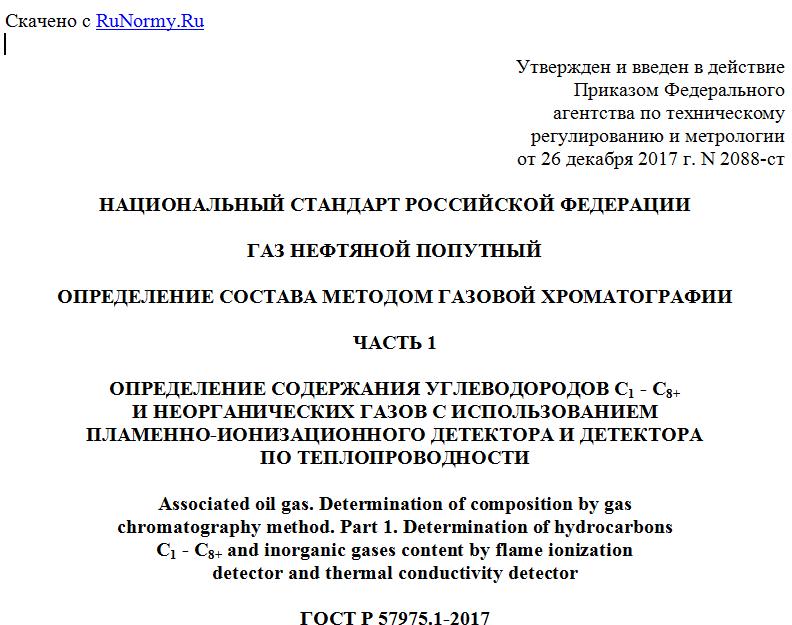

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 декабря 2017 г. N 2088-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ НЕФТЯНОЙ ПОПУТНЫЙ
ОПРЕДЕЛЕНИЕ СОСТАВА МЕТОДОМ ГАЗОВОЙ ХРОМАТОГРАФИИ
ЧАСТЬ 1
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ УГЛЕВОДОРОДОВ C1 - C8+
И НЕОРГАНИЧЕСКИХ ГАЗОВ С ИСПОЛЬЗОВАНИЕМ
ПЛАМЕННО-ИОНИЗАЦИОННОГО ДЕТЕКТОРА И ДЕТЕКТОРА
ПО ТЕПЛОПРОВОДНОСТИ
Associated oil gas. Determination of composition by gas
chromatography method. Part 1. Determination of hydrocarbons
C1 - C8+ and inorganic gases content by flame ionization
detector and thermal conductivity detector
ГОСТ Р 57975.1-2017
ОКС 75.060
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Публичным акционерным обществом "Газпром" и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий" - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 декабря 2017 г. N 2088-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
При добыче, подготовке и переработке нефти в результате изменения термобарических условий в системе образуется попутный нефтяной газ. При этом выброс попутного нефтяного газа в атмосферу или его факельное сжигание нежелательны по экологическим и экономическим соображениям.
Попутный нефтяной газ является ценным сырьем для дальнейшей переработки, например для производства сжиженных углеводородных газов (СУГ). Попутный нефтяной газ предприятия используют для собственных нужд в качестве топливного газа или подготавливают к транспортированию по магистральным газопроводам для поставки потребителям. При этом требуется учет его количества и определение качественных характеристик (например, числа Воббе, плотности и объемной теплоты сгорания), для чего необходимо определение его компонентно-фракционного состава. Компонентно-фракционный состав попутного нефтяного газа необходим при моделировании и проектировании процессов его переработки, для планирования и прогнозирования балансов материальных потоков переработки и качества получаемых продуктов.
Комплекс национальных стандартов "Газ нефтяной попутный. Определение состава методом газовой хроматографии" устанавливает газохроматографический метод определения компонентно-фракционного состава попутного нефтяного газа и состоит из двух частей:
- Часть 1. Определение содержания углеводородов C1 - C8+ и неорганических газов с использованием пламенно-ионизационного детектора и детектора по теплопроводности;
- Часть 2. Определение содержания серосодержащих соединений с использованием пламенно-фотометрического детектора.
Часть 1 комплекса национальных стандартов устанавливает газохроматографический метод определения молярной доли неорганических газов (водорода, кислорода, гелия, азота, диоксида углерода, сероводорода), индивидуальных углеводородов C1 - C5 совместно с фракциями углеводородов C6 - C10.
Часть 2 комплекса национальных стандартов устанавливает газохроматографический метод определения молярной и/или массовой доли индивидуальных легко- и среднелетучих серосодержащих соединений (сероводорода, карбонилсульфида, сероуглерода, меркаптанов C1 - C4, алкилсульфидов, алкилдисульфидов, тетрагидротиофена, бензотиофена, тиофена и его производных) в попутном нефтяном газе.
Разработка настоящего комплекса национальных стандартов обусловлена необходимостью установления единого общепринятого на национальном уровне метода определения компонентно-фракционного состава попутного нефтяного газа для решения задач технологического моделирования процессов его переработки и расчета его физико-химических показателей. Компонентно-фракционный состав попутного нефтяного газа является важной характеристикой, позволяющей принимать обоснованные технологические решения при утилизации попутного нефтяного газа, повышая тем самым энергетическую и экологическую эффективность процессов его добычи, подготовки, хранения и переработки.
1 Область применения
1.1 Настоящий стандарт распространяется на попутный нефтяной газ, образующийся в процессе добычи, подготовки и переработки нефти, а также на другие виды газов, которые по перечню компонентов и фракций и по диапазонам молярной доли этих компонентов и фракций соответствуют таблице 1.
Таблица 1
Диапазоны измерений молярной доли компонентов
и фракций попутного нефтяного газа
Наименование компонента, фракции <*> Диапазон измерений молярной доли компонента или фракции, %
Метан От 5 до 99,7 включ.
Этан От 0,1 до 30 включ.
Пропан От 0,1 до 30 включ.
Изобутан От 0,01 до 10 включ.
н-Бутан От 0,01 до 10 включ.
Неопентан От 0,001 до 0,1 включ.
Изопентан От 0,001 до 5 включ.
н-Пентан От 0,001 до 5 включ.
Циклопентан От 0,001 до 0,1 включ.
Углеводороды C6 От 0,001 до 1 включ.
Углеводороды C7 От 0,001 до 0,5 включ.
Углеводороды C8 От 0,001 до 0,1 включ.
Углеводороды C9 От 0,001 до 0,05 включ.
Углеводороды C10 От 0,001 до 0,01 включ.
Углеводороды C6+ От 0,001 до 2 включ.
Углеводороды C7+ От 0,001 до 1 включ.
Углеводороды C8+ От 0,001 до 0,2 включ.
Диоксид углерода От 0,005 до 15 включ.
Гелий От 0,001 до 1 включ.
Водород От 0,001 до 1 включ.
Кислород + аргон <**> От 0,005 до 0,1 включ.
Азот От 0,005 до 40 включ.
Сероводород От 0,1 до 10 включ.
Метанол От 0,002 до 0,1 включ.
<*> Под углеводородами Cn (n = 6 - 10) понимают органические соединения (включая алканы, нафтены и арены) с числом атомов углерода n в молекуле углеводорода и соответствующие им по диапазонам температур кипения фракции.
