"ГОСТ Р 57700.16-2018. Национальный стандарт Российской Федерации. Численное моделирование физических процессов. Процессы ударного взаимодействия. Верификация и валидация численных моделей высокоскоростных ударов и внедрений. Общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

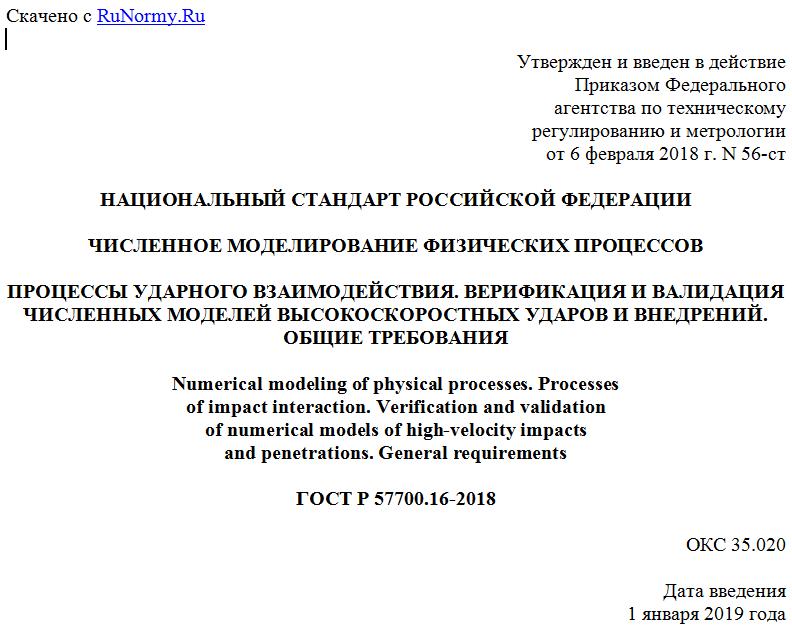

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 февраля 2018 г. N 56-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ ФИЗИЧЕСКИХ ПРОЦЕССОВ

ПРОЦЕССЫ УДАРНОГО ВЗАИМОДЕЙСТВИЯ. ВЕРИФИКАЦИЯ И ВАЛИДАЦИЯ
ЧИСЛЕННЫХ МОДЕЛЕЙ ВЫСОКОСКОРОСТНЫХ УДАРОВ И ВНЕДРЕНИЙ.
ОБЩИЕ ТРЕБОВАНИЯ

Numerical modeling of physical processes. Processes
of impact interaction. Verification and validation
of numerical models of high-velocity impacts
and penetrations. General requirements

ГОСТ Р 57700.16-2018

ОКС 35.020

Дата введения
1 января 2019 года

Предисловие

1 РАЗРАБОТАН Закрытым акционерным обществом "Т-Сервисы" (ЗАО "Т-Сервисы")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 700 "Математическое моделирование и высокопроизводительные вычислительные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 февраля 2018 г. N 56-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает общие требования к процедурам валидации математических моделей динамического деформирования и разрушения твердых тел при высокоскоростном ударном нагружении, а также валидации результатов моделирования высокоскоростных ударов и внедрений.
Область применения настоящего стандарта ограничивается быстропротекающими процессами, сопровождающимися интенсивными деформациями и разрушением. Для таких процессов характерны наличие зависимости свойств материалов от скоростей деформаций, адиабатические условия протекания, возникновение упругопластических и ударных волн, разрушение материалов и конструкций, сопровождающееся образованием и развитием трещин и дислокаций.
Стандарт также устанавливает требования к формату численных расчетных моделей и представлению результатов моделирования с целью валидации расчетных моделей.
Применение настоящего стандарта является обязательным при подтверждении адекватности смоделированных процессов высокоскоростного ударного взаимодействия и внедрения поведению объектов реального мира.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 57188 Численное моделирование физических процессов. Термины и определения
ГОСТ Р 57700.7 Численное моделирование физических процессов. Процессы ударного взаимодействия. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 57188 и ГОСТ Р 57700.7.

4 Сокращения

В настоящем стандарте применены следующие сокращения:
БЭ - базовый эксперимент;
ВЭ - валидационный эксперимент;
ВЭД - вторичные экспериментальные данные;
ИО - испытательное оборудование;
КМ - компьютерное моделирование;
КПО - конструктивно подобный образец;
МАВЭ - материальный валидационный эксперимент;
МОВЭ - модельный валидационный эксперимент;
МПМ - модель поведения материала;
НДС - напряженно-деформированное состояние;
ОМ - объект моделирования;
ПО - программное обеспечение;
ПЭД - первичные экспериментальные данные;
СИ - средства измерения;
ЧРМ - численная расчетная модель;
ЭУ - экспериментальные установки.

5 Требования к моделям поведения материалов при высокоскоростном ударном нагружении

5.1 Определяющие соотношения, уравнения состояния и критерии разрушения, составляющие модель поведения материала при высокоскоростном ударном воздействии, должны учитывать зависимость своих параметров от скорости деформации и температуры при описании термомеханического поведения материала в условиях ударного нагружения.
5.2 МПМ должна учитывать локальный адиабатический разогрев материала вследствие рассеяния кинетической энергии.
5.3 МПМ должна допускать свою валидацию на основании результатов ударных экспериментов.
5.4 МПМ должна адекватно описывать поведение материала при ударном нагружении в возможно более широком диапазоне скоростей деформации и температур. При применении МПМ как элемента ЧРМ указывают диапазон скоростей деформации и температур, в котором допускается применение данной МПМ.
5.5 Параметры МПМ определяются на основании результатов БЭ в возможно более широком диапазоне скоростей деформаций и температур.
5.6 БЭ должны обеспечивать физически обоснованные данные, применимые для определения параметров МПМ в возможно более широком диапазоне скоростей деформации, температур и видов НДС.
5.7 БЭ должны обеспечивать воспроизводимость ПЭД с учетом систематических ошибок измерения параметров экспериментов и естественного разброса термомеханических характеристик материалов.

6 Требования к процедуре валидации моделей поведения материалов при высокоскоростном ударном нагружении

6.1 Выводы о валидируемости той или иной МПМ при высокоскоростном ударном нагружении делают на основе отчета о валидации МПМ.
6.2 Отчет о валидации МПМ является основным документом, обосновывающим способность МПМ моделировать поведение материала при высокоскоростных
