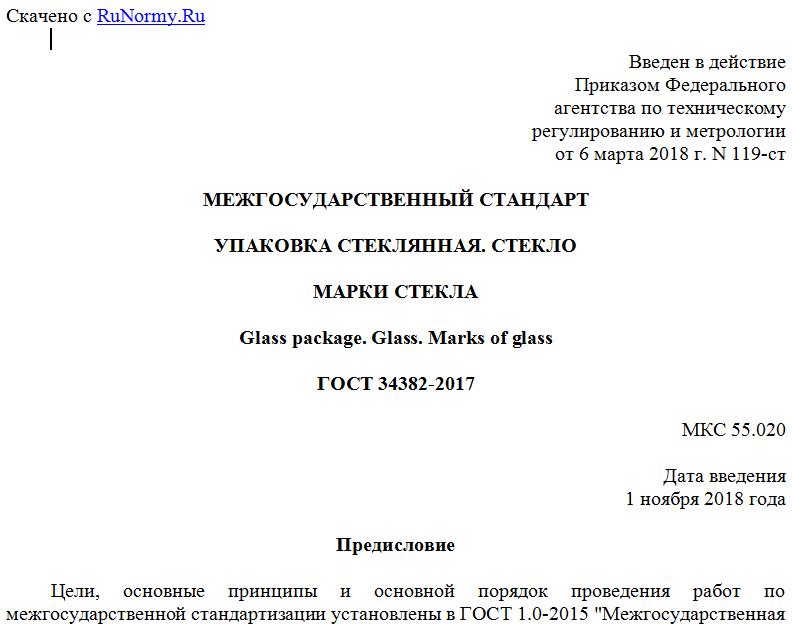

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 марта 2018 г. N 119-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УПАКОВКА СТЕКЛЯННАЯ. СТЕКЛО
МАРКИ СТЕКЛА
Glass package. Glass. Marks of glass
ГОСТ 34382-2017
МКС 55.020
Дата введения
1 ноября 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 декабря 2017 г. N 104-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 марта 2018 г. N 119-ст межгосударственный стандарт ГОСТ 34382-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2018 г.
5 Настоящий стандарт разработан на основе применения ГОСТ Р 52022-2003 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 6 марта 2018 г. N 119-ст ГОСТ Р 52022-2003 отменен с 1 ноября 2018 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт распространяется на стекло, предназначенное для изготовления стеклянной упаковки, используемой для расфасовывания (розлива), хранения и транспортирования пищевой, парфюмерно-косметической и химической продукции.
Стандарт устанавливает группы, марки и составы стекла, основные физические и химические свойства стекла и методы их контроля.
Допускается использовать составы стекла для изготовления стеклянной упаковки другого назначения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9553-74 Стекло силикатное и стеклокристаллические материалы. Метод определения плотности
ГОСТ 33202-2014 Упаковка стеклянная. Стекло. Гидролитическая стойкость стекла при 98 °C. Метод испытания и классификация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Обозначения
В настоящем стандарте применены следующие обозначения марок стекла:
- БТ - бесцветное тарное стекло с содержанием оксида железа (Fe2O3) не более 0,1%;
- ПТ - полубелое тарное стекло с содержанием оксида железа (Fe2O3) не более 0,5%;
- ЗТ-1 - зеленое тарное стекло, содержащее дополнительно оксид хрома (Cr2O3);
- ЗТ-2 - зеленое тарное стекло, содержащее дополнительно оксид железа (Fe2O3);
- КТ - коричневое тарное стекло.
4 Технические требования
4.1 Группа, марка и химический состав стекла должны соответствовать нормам, указанным в таблице 1.
Таблица 1
Группа стекла (цвет) Марка стекла Состав стекла (содержание оксидов, % масс.)
SiO2 Al2O3 + Fe2O3 CaO + MgO Na2O или Na2O + K2O (в перерасчете на Na2O) SO3 Fe2O3 Cr2O3
Номин. Пред. откл. Номин. Пред. откл. В т.ч. Fe2O3, не более Номин. Пред. откл. Номин. Пред. откл. Не более Номин. Пред. откл. Номин. Пред. откл.
Бесцветная БТ-1 72,0 +1,5 -2,5 2,5 +1,0 -1,3 0,1 11,0 +/- 1,5 14,0 +/- 0,9 0,5 - - - -
БТ-2 72,5 +1,5 -1,0 1,4 +/- 0,6 0,1 12,5 +/- 0,8 13,2 +0,8 -1,3 0,5 - - - -
Полубелая ПТ 71,6 +/- 1,7 3,0 +/- 1,3 0,5 11,0 +/- 1,5 14,0 +/- 0,9 0,4 - - - -
Зеленая ЗТ-1 71,0 +2,5 -3,0 3,5 +1,5 -2,0 0,8 11,0 +/- 1,5 14,0 +/- 1,0 0,3 - - 0,2 +0,2 -0,15
ЗТ-2 69,0 +2,5 -3,0 4,2 +1,5 -2,0 - 11,0 +/- 1,5 14,0 +/- 1,0 0,3 1,5 +0,5 -0,3 - -
Коричневая КТ 71,4 +2,5 -3,0 3,3 +1,5 -1,7 0,5 11,0 +/- 1,5 14,0 +/- 1,0 0,3 - - - -
Примечания 1 В группе стекла "Бесцветная" для марок стекол БТ-1, БТ-2 допускается изготовлять стекло марки "экстра", содержащее не более 0,05% Fe2O3 с добавлением индекса "Э". 2 В группах стекла "Зеленая" и "Коричневая" при применении шлаков металлургического производства допускается содержание Al2O3 + Fe2O3 до 6,0%, в т.ч. Fe2O3 - до 1,5%.
4.2 Конкретный (заданный) состав стекла в пределах одной марки предприятия принимают с учетом используемых сырьевых материалов.
4.3 Допускаемые отклонения оксидов от конкретного состава стекла, утвержденного изготовителем, должны соответствовать нормам, указанным в таблице 2.
Таблица 2
Обозначение оксидов Допускаемое отклонение, % масс.
SiO2 +/- 0,5
Al2O3 +/- 0,3
Для просмотра документа целиком скачайте его >>>
