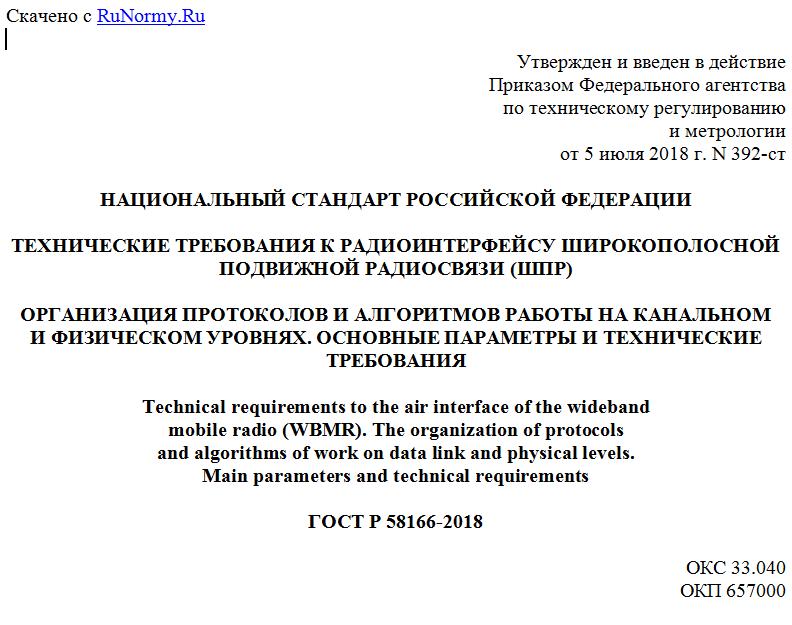

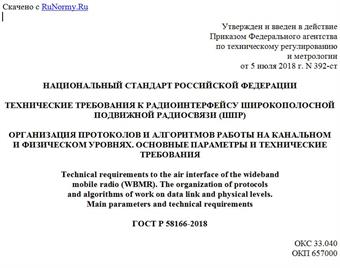

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 июля 2018 г. N 392-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К РАДИОИНТЕРФЕЙСУ ШИРОКОПОЛОСНОЙ
ПОДВИЖНОЙ РАДИОСВЯЗИ (ШПР)
ОРГАНИЗАЦИЯ ПРОТОКОЛОВ И АЛГОРИТМОВ РАБОТЫ НА КАНАЛЬНОМ
И ФИЗИЧЕСКОМ УРОВНЯХ. ОСНОВНЫЕ ПАРАМЕТРЫ И ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ
Technical requirements to the air interface of the wideband
mobile radio (WBMR). The organization of protocols
and algorithms of work on data link and physical levels.
Main parameters and technical requirements
ГОСТ Р 58166-2018
ОКС 33.040
ОКП 657000
Дата введения
1 октября 2018 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "НИРИТ СИНВЭЙ Телеком Технолоджи" (ООО "НСТТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 июля 2018 г. N 392-ст
4 Настоящий стандарт соответствует документу Международного союза электросвязи ITU-R M.1801-2 (02/2013) "Стандарты радиоинтерфейса для систем широкополосного беспроводного доступа подвижной службы, включая мобильные и кочевые применения, действующих на частотах ниже 6 ГГц" [(ITU-R M.1801-2 (02/2013) "Radio interface standards for broadband wireless access systems, including mobile and nomadic applications, in the mobile service operating below 6 GHz", NEQ] в части приложения 8 "Радиоинтерфейс для систем широкополосного беспроводного доступа стандарта SCDMA"
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на протоколы радиоинтерфейса широкополосной системы подвижной радиосвязи (ШПР).
Система включает две части: физический уровень и уровень звена данных (канальный уровень).
Этот стандарт описывает широкополосную систему подвижной радиосвязи (ШПР) для работы, управления, планирования, проектирования, а также для разработки и производства оборудования.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 22670-77 Сеть связи цифровая интегральная. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 22670-77, а также следующие термины с соответствующими определениями:
3.1.1 преамбула: Периодически повторяющаяся часть радиосигнала, занимающая временной интервал синхронизации в радиолинии "вниз" [downlink (DL]), которая используется для определения абонентскими терминалами (АТ) времени задержки и сдвига частоты в радиолинии DL. АТ вычисляют время задержки и частотный сдвиг по DL-преамбуле для того, чтобы синхронизироваться с базовой станцией (БС).
3.1.2 множественный доступ с ортогональным частотным разделением каналов и кодовым расширением спектра сигналов: Схема модуляции OFDMA, которая используется в системах широкополосного беспроводного доступа. К ней добавляется кодовое расширения спектра сигналов, в результате чего получается схема ШПР. Кодовое расширение осуществляется путем расширения каждого символа модуляции на несколько кодовых чипов за счет использования расширяющих кодовых последовательностей. Затем каждый полученный символ кодовой последовательности переносится на поднесущую и занимает во времени один OFDMA-символ.
3.1.3 подканал: Минимальная единица, используемая для планирования и распределения (выделения) физических ресурсов в широкополосных системах подвижной радиосвязи (ШПР). В обычном тайм-слоте физический канал составляют 8 поднесущих и 8 OFDMA-символов; в супер-тайм-слоте физический канал составляют 8 поднесущих и 10 OFDMA-символов.
3.1.4 группа поднесущих; ГПЧ: Множество соседних поднесущих частот, занимающее полосу радиочастотного спектра 1 МГц. Полоса пропускания системы широкополосного беспроводного доступа (ШПР) составляет 5 МГц. Она разделена на 5 групп поднесущих, каждая из которых состоит из 128 соседних поднесущих. Поэтому каждая группа поднесущих занимает полосу 1 МГц.
3.1.5 ID-последовательности БС: Последовательность (номер) ID используется для того, чтобы отличать БС друг от друга. Номер БС ID однозначно предопределяет вид используемых на данной БС: последовательности преамбулы, матрицы расширяющих последовательностей (кодов), маск-последовательности, последовательности запроса определения дальности и пилот-последовательности.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
АТ - абонентский терминал;
АУМ - адаптивное управление мощностью;
АУУ - адаптивное управление усилением;
БД - блок данных;
БПФ - быстрое преобразование Фурье;
БС - базовая станция;
ВК - вещательный канал;
ГПЧ - группа поднесущих частот;
ЗВИ - защитный временной интервал;
ЗД - запрос доступа;
ЗИ - защитный интервал;
ЗКЗ - запрос коррекции задержки;
ЗПД - звено передачи данных (канальный уровень, или уровень L2);
КПТ - канал передачи трафика;
КУ - канальный уровень (уровень L2);
НСТТ - Нирит-Синвэй Телеком Технолоджи;
ОДп - обмен пакетами данных;
ОЗД - сообщение ответа на "запрос доступа";
ОЗКЗ - сообщение ответа на "запрос коррекции задержки";
ОРп - обмен речевыми пакетами;
ОСПШ - отношение уровня сигнала к уровню помех плюс шум;
ОСШ - отношение сигнал/шум;
