"ГОСТ 34273-2017. Межгосударственный стандарт. Упаковка стеклянная. Венчики горловин для вакуумной укупорки. Типы 63, 66, 70 - стандартные"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

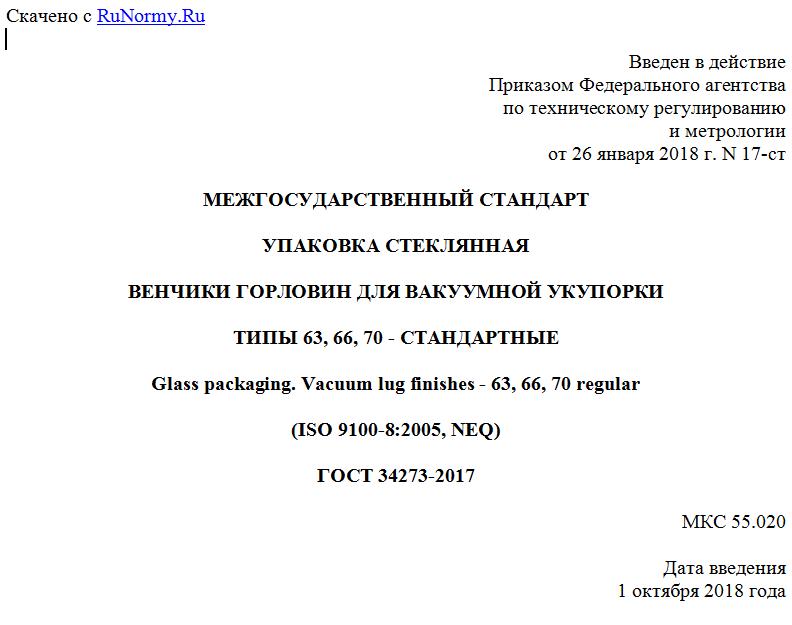

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 января 2018 г. N 17-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УПАКОВКА СТЕКЛЯННАЯ

ВЕНЧИКИ ГОРЛОВИН ДЛЯ ВАКУУМНОЙ УКУПОРКИ

ТИПЫ 63, 66, 70 - СТАНДАРТНЫЕ

Glass packaging. Vacuum lug finishes - 63, 66, 70 regular

(ISO 9100-8:2005, NEQ)

ГОСТ 34273-2017

МКС 55.020

Дата введения
1 октября 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2018 г. N 17-ст межгосударственный стандарт ГОСТ 34273-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2018 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-8:2005 "Тара стеклянная. Горловины под вакуумную укупорку - Часть 8: 63, 66 и 70, стандартные" ("Glass containers - Vacuum lug finishes - Part 8: 63, 66, and 70, regular", NEQ)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает параметры стандартных венчиков с номинальными размерами 63, 66 и 70 мм под вакуумную укупорку стеклянных емкостей с широкой горловиной.

2 Размеры

2.1 Форма и размеры венчика должны соответствовать рисункам 1 - 3 и таблице 1.
2.2 Детали, которые не указаны в данном стандарте, могут быть использованы в соответствии с их применением.



Рисунок 1 - Фрагмент профиля резьбы





a - условная линия разъема горлового кольца;
b - см. рисунок 3; c - для обеспечения правильного
формования резьбы теоретически верхняя часть поверхности
резьбы должна начинаться в точке (X)

Рисунок 2 - Конструкция и увеличенные детали резьбы сечений
B - B и C - C





a - поверхность под укупорку не должна иметь дефектов,
которые влияют на герметичность; b - овальность диаметров
должна быть минимальной. Диаметры E и T должны быть
концентрическими относительно друг друга; c - заштрихованный
крестообразно фрагмент поверхности укупорочного средства
(C и H) показывает позицию в закрытом положении. Контур
горловины ниже высоты H может быть с выступом (элемент
дизайна) и без него. Между выступом и заштрихованным
крестообразно фрагментом укупорочного средства должно быть
достаточно свободное пространство

Таблица 1

Размеры

Тип Диаметр, мм, E Диаметр, мм, T Диаметр, мм, C Угол выступа резьбы,  <a> Количество нитей резьбы Параметры резьбы
Угол захода резьбы, Подача, мм T.P.I <b>
63 58,90 +/- 0,45 62,05 +/- 0,45 52,35 5°06' 4 5°06' 16,95
66 61,80 +/- 0,45 64,95 +/- 0,45 55,25 4°52' 4 4°52' 16,95
70 65,80 +/- 0,45 68,95 +/- 0,45 59,25 4°35' 4 4°35' 16,95
