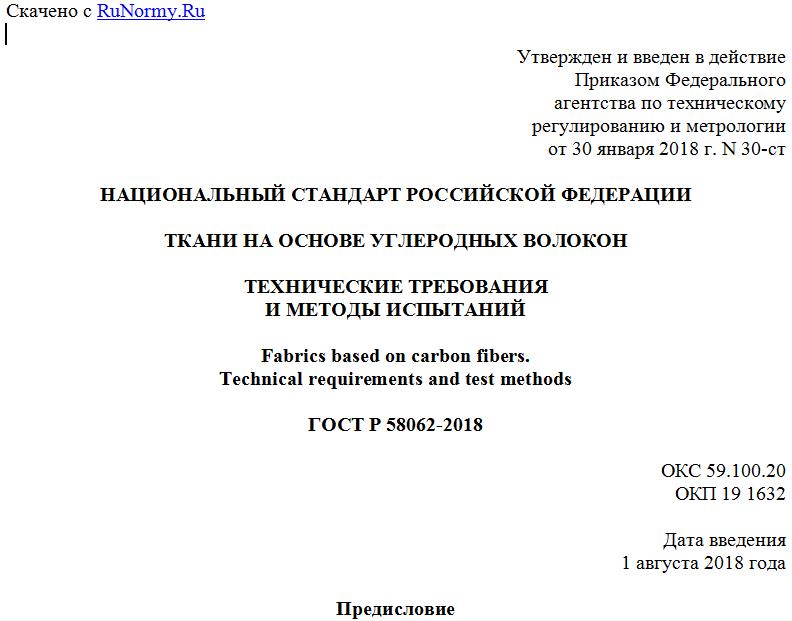

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 января 2018 г. N 30-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТКАНИ НА ОСНОВЕ УГЛЕРОДНЫХ ВОЛОКОН
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
Fabrics based on carbon fibers.
Technical requirements and test methods
ГОСТ Р 58062-2018
ОКС 59.100.20
ОКП 19 1632
Дата введения
1 августа 2018 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт авиационных материалов" (ФГУП "ВИАМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 441 "Нанотехнологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 января 2018 г. N 30-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на углеродные ткани конструкционного назначения, изготовленные из углеродных нитей и предназначенные для применения в качестве наполнителей при изготовлении полимерных композиционных материалов, в том числе с применением наномодифицированных полимерных связующих, и устанавливает технические требования, предъявляемые к углеродным тканям, и методы испытаний их основных характеристик.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 6943.15 Стекловолокно. Ткани. Нетканые материалы. Метод определения количества нитей на единицу длины основы и утка
ГОСТ 8273 Бумага оберточная. Технические условия
ГОСТ 10354 Пленка полиэтиленовая. Технические условия
ГОСТ 14067 Материалы текстильные. Метод определения величины перекоса
ГОСТ 14192 Маркировка грузов
ГОСТ 19170 Стекловолокно. Ткань конструкционного назначения. Технические условия
ГОСТ 20477 Лента полиэтиленовая с липким слоем. Технические условия
ГОСТ 23785.0 Ткань кордная. Правила приемки и метод отбора проб
ГОСТ 23785.4 Ткань кордная. Метод определения линейных размеров, плотности по основе и утку, поверхностной плотности
ГОСТ Р 52901 Картон гофрированный для упаковки продукции. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 полимерный композиционный материал (polymer composite material): Искусственно созданный неоднородный сплошной материал, состоящий из двух или более компонентов с четкой границей раздела между ними, одним из компонентов которого является наполнитель, другим - полимерная матрица.
3.2 связующее полимерное (polymer binder nanomodified): Полимерная (олигомерная) система, включающая в себя основной полимер (олигомер) или смесь полимеров (олигомеров), различные добавки и/или растворители, и образующая полимерную матрицу после процесса формования полимерного композиционного материала.
3.3 полимерное наномодифицированное связующее (polymer binder nanomodified): Полимерное связующее, включающее в себя нанообъекты и/или компоненты, позволяющие получить нанообъекты в процессе производства полимерного композиционного материала, и обладающее не менее чем одним свойством, которое определяется наличием нанообъектов в составе связующего.
3.4 ткань (fabric): Текстильное изделие, измеряемое соответствующей мерой (длина, ширина, площадь), изготовленное на ткацком станке переплетением взаимно перпендикулярных систем нитей.
3.5 ткань конструкционного назначения (construction fabric): Ткань, предназначенная для изготовления материалов, из которых изготавливаются детали конструкций (машин и сооружений), воспринимающих силовую нагрузку.
3.6 углеродная ткань (carbon fabric): Ткань, образованная из систем нитей на основе углеродных нитей.
3.7 нить (tow): Гибкое и протяженное тело с малыми поперечными размерами, неограниченной длины; исходный материал для изготовления текстильных изделий, состоящий из волокон.
3.8 углеродное волокно (carbon fiber): Искусственный материал, получаемый термической обработкой исходных химических или природных волокон и характеризующийся высоким содержанием (от 93 до 99,99% по массе) углерода.
4 Общие положения
4.1 Углеродные ткани являются армирующим компонентом полимерных композиционных материалов.
4.2 Углеродные ткани вырабатывают в соответствии с требованиями настоящего стандарта и нормативной документацией на конкретную марку углеродной ткани.
4.3 Ткани изготавливают на основе углеродных нитей номиналом от 1К до 50К, где К - тысяча моноволокон. Допускаются углеродные нити с другим номиналом по требованию потребителя. Углеродные ткани могут быть однонаправленными - в этом случае углеродные нити располагаются в одном направлении, и углеродные ткани двунаправленные - в этом случае углеродные нити располагаются в двух взаимно перпендикулярных направлениях.
4.4 Типы плетения углеродных тканей
4.4.1 Полотняное плетение (Plain, P), изображенное на рисунке 1, характеризуется строгим чередованием основной и уточной нитей в соотношении 1:1. При этом если первая нить основы вышла на поверхность, то вторая закрывается уточной нитью, и т.д. Такое строгое чередование происходит по всей длине и ширине ткани. При этом получается материал, одинаковый с обеих сторон.
Рисунок 1 - Углеродная ткань полотняного переплетения
4.4.2 Саржевое плетение (Twill, T), изображенное на рисунке 2, характеризуется тем, что каждая нить утка по отношению к нити основы в каждом следующем ряду сдвигается на один ход вправо или влево. Места пересечения нитей образуют на поверхности ткани диагональные полоски под углом 45 градусов.
