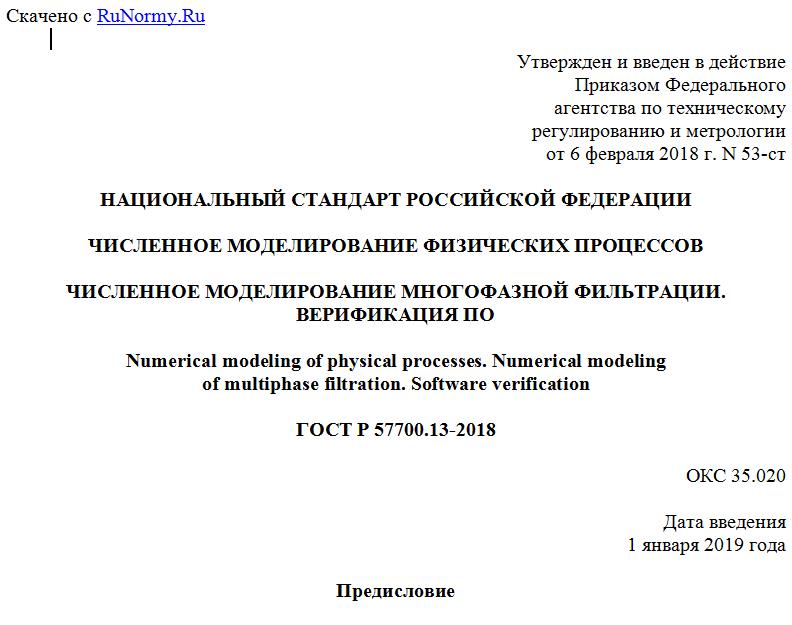

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 февраля 2018 г. N 53-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ ФИЗИЧЕСКИХ ПРОЦЕССОВ
ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ МНОГОФАЗНОЙ ФИЛЬТРАЦИИ.
ВЕРИФИКАЦИЯ ПО
Numerical modeling of physical processes. Numerical modeling
of multiphase filtration. Software verification
ГОСТ Р 57700.13-2018
ОКС 35.020
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Т-Сервисы" (ЗАО "Т-Сервисы")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 700 "Математическое моделирование и высокопроизводительные вычислительные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 февраля 2018 г. N 53-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Данный стандарт посвящен требованиям к верификации программного обеспечения компьютерного моделирования (ПО КМ), предназначенного для численного моделирования многофазной фильтрации. Целью верификации является подтверждение корректности программной реализации выбранных математических моделей течений в пористой среде. Верификация других функциональных возможностей ПО КМ (ввод-вывод, пользовательский интерфейс и т.д.) рассматривается в ГОСТ Р ИСО/МЭК 12207. Основной метод верификации ПО КМ - это решение тестовых задач, в идеале покрывающих весь код ПО КМ. Рекомендуемые тесты изложены в настоящем стандарте.
Для тестирования ПО КМ предлагается 28 тестовых задач, позволяющих проверить адекватность расчета на ПО различных фильтрационных течений. Для каждой тестовой задачи приведена формулировка функциональности ПО, адекватность реализации которой позволяет проверить краткое описание постановки задачи, результаты моделирования фильтрации и критерий качества, позволяющий определить прохождение теста.
В стандарте приведена обзорная таблица основных параметров тестовых задач.
1 Область применения
Настоящий стандарт определяет общие требования к верификации программного обеспечения компьютерного моделирования, применяемого для численного моделирования многофазной фильтрации жидкостей и газов. Фильтрацией называется течение флюидов в проницаемой пористой среде. Течение может сопровождаться относительным движением фаз флюида, фазовыми превращениями, неизотермическими процессами, диффузией компонентов, теплопроводностью и т.д. В стандарте предлагаются тестовые задачи для верификации расчетов фильтрации в геофизических приложениях, в том числе расчетов фильтрации при разработке месторождений углеводородов, получения геотермальной энергии и захоронения отходов в недрах Земли. При выборе тестовых задач учитывается, что в отмеченных приложениях на фильтрацию существенно влияют физико-химические свойства флюида, его компонентный состав, фильтрационно-емкостные свойства скелета пористой среды, а также тепломассообмен со скважинами.
Настоящий стандарт применим для верификации программного обеспечения компьютерного моделирования при проведении его сертификации в соответствии с ГОСТ Р 57700.1 и ГОСТ Р 57700.2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 57188 Численное моделирование физических процессов. Термины и определения
ГОСТ Р 57700.1 Численное моделирование для разработки и сдачи в эксплуатацию высокотехнологичных промышленных изделий. Сертификация программного обеспечения. Требования
ГОСТ Р 57700.2 Численное моделирование для разработки и сдачи в эксплуатацию высокотехнологичных промышленных изделий. Сертификация программного обеспечения. Общие положения
ГОСТ Р 57700.5 Численное моделирование физических процессов. Термины и определения в области механики течений в пористых средах
ГОСТ Р ИСО/МЭК 12207 Информационная технология. Системная и программная инженерия. Процессы жизненного цикла программных средств
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 57188 и ГОСТ Р 57700.5.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ПО - программное обеспечение;
Функции ОФП - функции относительной фазовой проницаемости;
Данные PVT - соотношения между физическими/термодинамическими параметрами флюида.
4 Рекомендуемые тесты для проведения верификации ПО
4.1 Задача Баклея - Леверетта
Тестируемая функциональность ПО: В рамках данной задачи проверяется применимость ПО для адекватного расчета двухфазной фильтрации несмешивающихся флюидов.
Постановка: Рассматривается одномерное течение в однородной пористой среде. Моделируется течение в области конечной протяженности. В начальный момент времени пористая среда насыщена вытесняемым флюидом. На одной из двух границ задано постоянное давление, а на второй границе насыщенность нагнетаемого флюида равна единице и задан расход флюида (или давление). Капиллярное давление не учитывается. Флюиды несжимаемые, и их вязкости постоянны. Закачка приводит к распространению в резервуар фронта вытеснения и присоединенной волны Римана. Данная задача имеет аналитическое решение, описывающее распространение в резервуаре отмеченных волн. Аналитическое и численное решение данной задачи может быть построено при различных кривых относительной фазовой проницаемости и различных вязкостях флюидов [1].
Результаты моделирования: Распределение насыщенности вытесняющего флюида в выбранный момент времени.
Критерий качества: Совпадение результатов моделирования с аналитическим решением [1], [2].
4.2 1-я тестовая задача Общества инженеров-нефтяников
