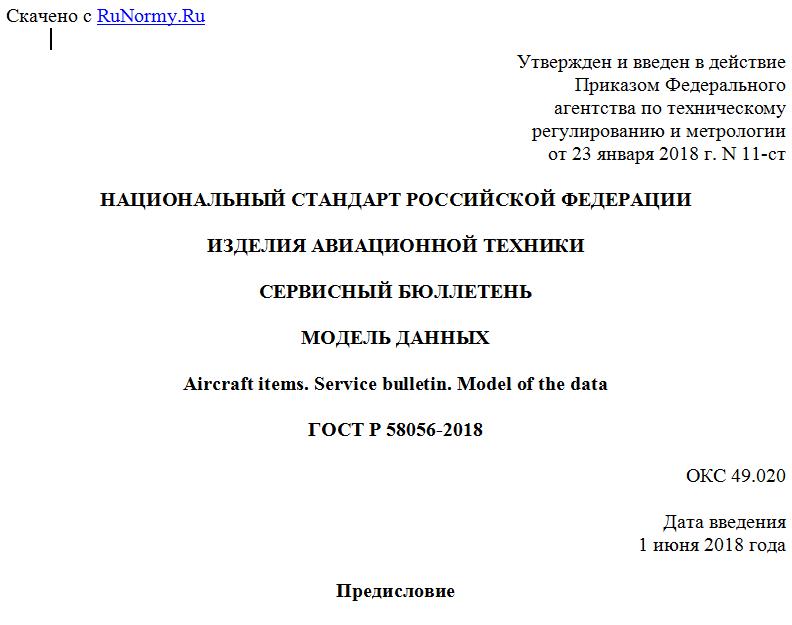

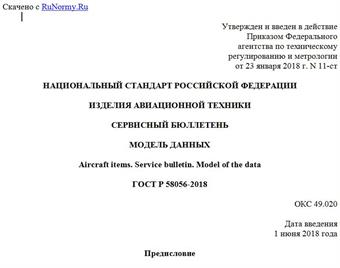

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 января 2018 г. N 11-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ АВИАЦИОННОЙ ТЕХНИКИ
СЕРВИСНЫЙ БЮЛЛЕТЕНЬ
МОДЕЛЬ ДАННЫХ
Aircraft items. Service bulletin. Model of the data
ГОСТ Р 58056-2018
ОКС 49.020
Дата введения
1 июня 2018 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 "Авиационная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 января 2018 г. N 11-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает требования к информационной модели сервисного бюллетеня (далее - бюллетень) на изделия авиационной техники.
Настоящий стандарт распространяется на гражданскую авиационную технику.
На основе настоящего стандарта допускается, при необходимости, разрабатывать нормативные документы, учитывающие особенности конкретных видов авиационной техники в зависимости от технического уровня и эксплуатационной специфики.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 2.051 Единая система конструкторской документации. Электронные документы. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
идентификатор элемента данных: Символьная строка, используемая для идентификации элемента данных. [ГОСТ 2.611-2011, статья 3.1.5]
3.2
модель данных: Способ представления данных информационной модели в вычислительной среде. [ГОСТ 2.053-2013, статья 3.1.5]
3.3
модуль данных: Совокупность взаимосвязанных технических сведений по эксплуатации изделия, относящихся к определенной тематике и не допускающих дальнейшего их дробления на составные части. [ГОСТ 2.601-2013, статья 3.1.10]
3.4 содержательная часть: Вторая часть модуля данных, содержащая текст и иллюстрации.
3.5
элемент данных: Смысловой элемент информации, содержащейся в документе, для которого определены идентификатор (наименование), логическое описание содержания, формат и способ кодирования. [ГОСТ 2.611-2011, статья 3.1.4]
4 Общие положения
4.1 Бюллетень оформляется в соответствии с общими требованиями к электронным конструкторским документам по ГОСТ 2.051.
4.2 Электронное представление бюллетеня формируют в соответствии с определенными настоящим стандартом схемами данных.
5 Содержимое схемы сервисного бюллетеня
5.1 Элемент "content" включает содержательную часть модуля данных бюллетеня. Схема данных элемента "content" приведена на рисунке 1.
Рисунок 1 - Схема данных элемента "content"
Состав данных элемента "content" приведен в таблице 1.
Таблица 1
Состав данных элемента "content"
Элемент - content
Описание - Содержательная часть модуля данных
Содержит - refs - Необязательный повторяющийся элемент, который используется для ссылок на внешние документы (модули данных и их наборы). Описание элемента данных приведено в спецификации [1] и авиационном справочнике [2]
referencedApplicGroup, referencedApplicGroupRef, warningsAndCautions, warningsAndCautionsRef - Необязательные повторяющиеся элементы, которые используются для группировки часто повторяющихся выражений применимости и блоков "Внимание/Предупреждение". Подробное описание элементов данных приведено в спецификации [1] и авиационном справочнике [2] (главы 3.9.3, 3.9.5.3)
sb - Элемент содержит основные разделы всего основного бюллетеня или один основной раздел со сведениями о материалах
Атрибуты - Атрибут Описание
id Идентификатор элемента содержимого
5.2 Схема данных элемента "sb" приведена на рисунке 2.
Рисунок 2 - Схема данных элемента "sb"
Состав данных элемента "sb" приведен в таблице 2.
Для просмотра документа целиком скачайте его >>>
