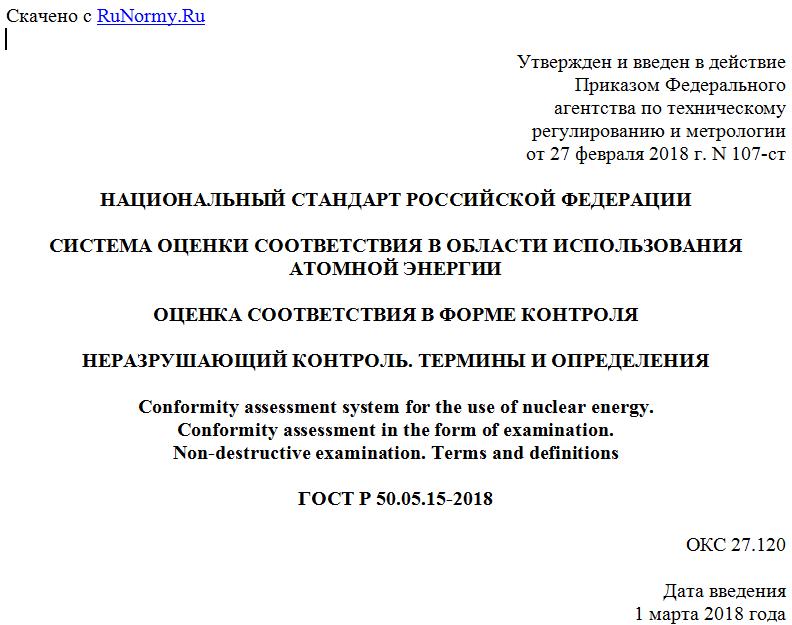

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 февраля 2018 г. N 107-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ В ОБЛАСТИ ИСПОЛЬЗОВАНИЯ
АТОМНОЙ ЭНЕРГИИ
ОЦЕНКА СООТВЕТСТВИЯ В ФОРМЕ КОНТРОЛЯ
НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Conformity assessment system for the use of nuclear energy.
Conformity assessment in the form of examination.
Non-destructive examination. Terms and definitions
ГОСТ Р 50.05.15-2018
ОКС 27.120
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Концерн Росэнергоатом"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2018 г. N 107-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем общие и специализированные термины в области неразрушающего контроля состояния металла оборудования, трубопроводов и других элементов атомных энергетических установок.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
1 Область применения
Настоящий стандарт устанавливает основные термины и определения понятий в области неразрушающего контроля состояния металла оборудования и трубопроводов объектов использования атомной энергии.
Настоящий стандарт не устанавливает термины и определения понятий дефектов и отклонений отливок из чугуна и стали, поверхности проката черных металлов и геометрии и сплошности в металле при сварке плавлением.
Примечания
1 Термины и определения понятий дефектов и отклонений отливок из чугуна и стали определены в ГОСТ 19200.
2 Термины и определения понятий дефектов и отклонений поверхности проката черных металлов определены в ГОСТ 21014.
3 Термины и определения понятий дефектов и отклонений геометрии и сплошности в металле при сварке плавлением определены в ГОСТ 2601 и ГОСТ Р ИСО 6520-1.
2 Термины и определения
Общие понятия в области неразрушающего контроля
1 контроль (состояния) металла: Проверка фактического состояния металла объекта контроля, включая признаки и показатели свойств, на соответствие обязательным требованиям.
2 неразрушающий контроль; НК: Контроль (состояния металла), при котором не нарушается пригодность объекта контроля к применению по назначению.
Примечание - Далее по тексту стандарта слово "неразрушающий" в терминах и определениях опускается.
3
метод контроля: Правила применения определенных принципов и средств контроля. [ГОСТ Р 56542-2015, пункт 3.2.1.1]
Примечание - Классификация методов контроля указана в ГОСТ Р 56542.
4 способ контроля: Технологическая разновидность метода контроля.
5 система контроля: Совокупность средств контроля, методики контроля и персонала, выполняющего контроль.
6 объект контроля: Продукция, подвергаемая контролю на всех стадиях ее жизненного цикла.
Примечание - К продукции относят: специально сконструированное для применения на атомных энергетических установках (АЭУ) оборудование, трубопроводы и другие элементы АЭУ, а также комплектующие изделия, материалы и полуфабрикаты.
7 зона контроля: Объем и/или площадь поверхности основного металла, сварного соединения или наплавленного металла объекта контроля.
8 результат контроля: Документированная информация о состоянии металла объекта контроля, полученная при проведении контроля.
9 достоверность контроля: Способность выполнения системой контроля установленных требований в части выявления, определения типа и оценки геометрических характеристик несплошностей.
Примечание - Под понятием "несплошность" в соответствии с федеральными нормами и правилами в области использования атомной энергии [1] подразумевают нарушение однородности материала, вызывающее скачкообразное изменение одной или нескольких физических характеристик, определяемых методами неразрушающего контроля. Несплошность - обобщенное наименование трещин, отслоений, прожогов, свищей, пор, непроваров и включений.
10 чувствительность контроля: Минимальные размеры несплошности, выявляемой данным методом контроля при его проведении.
11 контролепригодность: Свойство объекта (зоны) контроля, характеризующее его пригодность к проведению контроля заданными методами (способами) и средствами контроля.
12 контроледоступность: Характеристика объекта (зоны) контроля в части его доступности для проведения контроля заданными методами (способами) и средствами контроля.
13 объем контроля: Количество зон контроля и применяемых методов контроля.
14 персонал, выполняющий контроль: Специалисты (дефектоскопист, контролер, оператор), обладающие теоретическими знаниями и практическими навыками по методу контроля и аттестованные (сертифицированные) в установленном порядке.
Дефекты и отклонения
15 дефект: Каждое отдельное несоответствие объекта контроля установленным техническим требованиям и/или нормам.
16 технологический дефект: Недопустимые несплошности и/или отклонения, возникшие в результате нарушения технологии изготовления, монтажа, ремонта, складирования или транспортирования объектов контроля.
17 эксплуатационный дефект: Недопустимые несплошности и/или отклонения, выявленные на стадии эксплуатации.
18 отклонение: Выявленное при контроле отступление от установленных в технической документации требований к объекту контроля.
19 отклонение от геометрических размеров: Изменение размеров ранее зафиксированных несплошностей, толщины металла, формы объекта контроля при сравнении с результатами ранее проведенного контроля.
Средства контроля и объекты, используемые при проведении контроля
