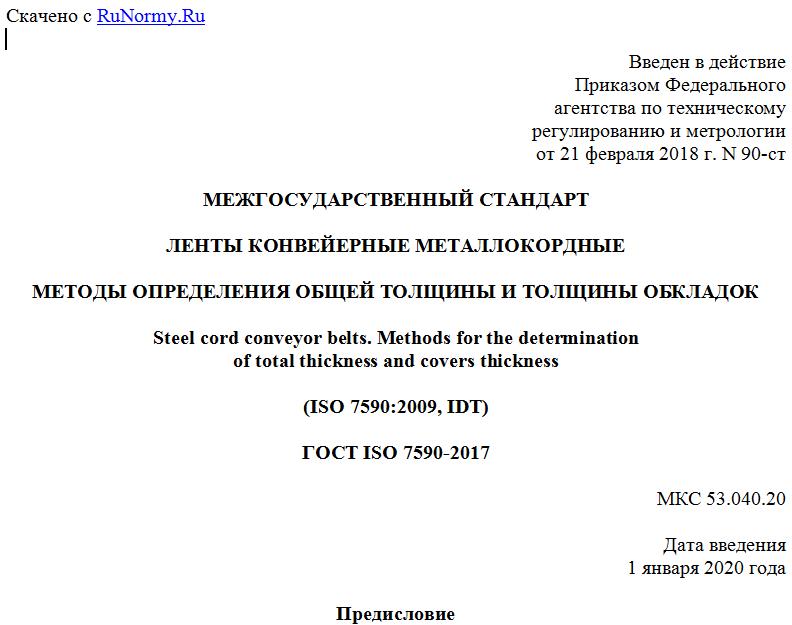

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 февраля 2018 г. N 90-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛЕНТЫ КОНВЕЙЕРНЫЕ МЕТАЛЛОКОРДНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ОБЩЕЙ ТОЛЩИНЫ И ТОЛЩИНЫ ОБКЛАДОК
Steel cord conveyor belts. Methods for the determination
of total thickness and covers thickness
(ISO 7590:2009, IDT)
ГОСТ ISO 7590-2017
МКС 53.040.20
Дата введения
1 января 2020 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52-2017)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 февраля 2018 г. N 90-ст межгосударственный стандарт ГОСТ ISO 7590-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2020 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7590:2009 "Металлокордные конвейерные ленты. Методы определения общей толщины и толщины обкладки" ("Steel cord conveyor belts - Methods for the determination of total thickness and cover thickness", IDT).
Международный стандарт разработан подкомитетом SC 3 "Конвейерные ленты" Технического комитета по стандартизации ISO/TC 41 "Шкивы и ремни (в том числе клиновые)" Международной организации по стандартизации ISO
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает три метода определения общей толщины и толщины обкладок металлокордных конвейерных лент.
Методы A1 и A2 (методы с использованием микрометров) можно использовать для определения общей толщины и толщины обкладок всех металлокордных конвейерных лент.
Метод B (оптический метод) рекомендуется для определения толщины только обкладок. Его не используют для лент с текстильным или металлическим утком и если концы стальных кордов при разрезании скручиваются.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 брекер (breaker): Армирование, включенное в обкладки.
2.2 уток (weft): Слой или слои поперечного армирования каркаса ленты, не рассматриваемые как часть слоев обкладок.
3 Сущность методов
Общую толщину ленты измеряют микрометром в нескольких заданных точках в зависимости от ширины ленты.
Толщину обкладок измеряют следующим образом:
a) удаляют обкладки, измеряют их толщину в тех же заданных точках и вычисляют толщину каждой обкладки вычитанием или
b) прямым измерением с использованием оптического измерительного прибора.
4 Аппаратура
4.1 Микрометр с циферблатом для методов A1 и A2
Прибор должен быть с ценой деления 0,1 мм и иметь плоскую круглую пятку диаметром 10 мм, прикладывающую давление к образцу для испытания (22 +/- 5) кПа.
4.2 Оптический измерительный прибор для метода B
Ручное увеличительное стекло со шкалой с ценой деления 0,1 мм. Увеличение должно быть не менее восьмикратного.
5 Проведение испытаний
5.1 Общие положения
При определении прочности связи между обкладкой и каркасом по стандарту [1] для определения толщины обкладки по методу A1 можно использовать те же образцы для испытаний.
При определении положения стальных кордов по стандарту [2] для определения толщины обкладки по методу A2 можно использовать тот же образец для испытаний.
Если использовать методы A1 и A2 не практично, для определения толщины обкладки по методу B можно использовать видимый конец ленты или конец лабораторного образца ленты.
5.2 Точки измерения
Если ширина ленты B не более 1000 мм, измеряют толщину в трех точках, расположенных на одинаковом расстоянии по ширине ленты (см. рисунок 1 a).
Если ширина ленты B более 1000 мм, измеряют толщину в пяти точках, расположенных на одинаковом расстоянии по ширине ленты (см. рисунок 1 b).
