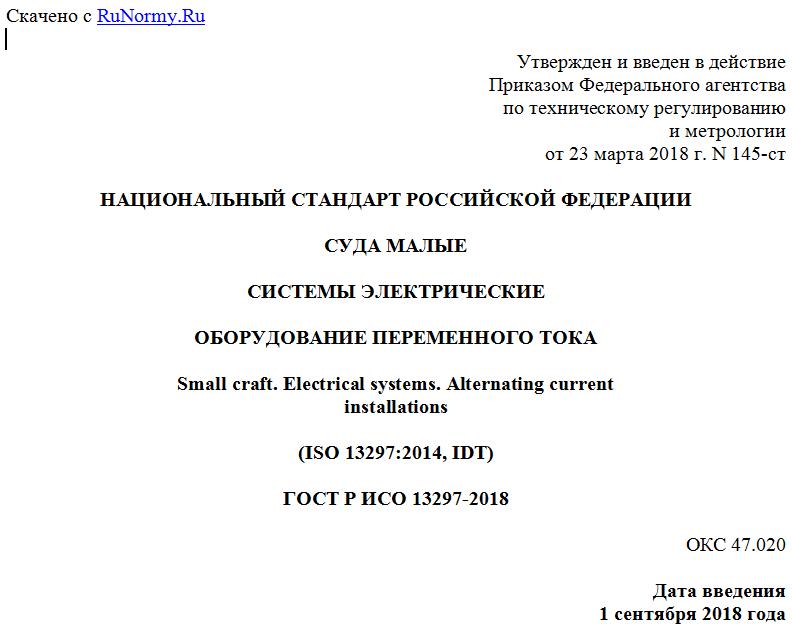

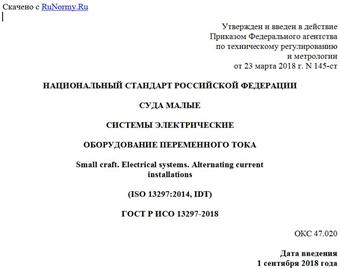

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 23 марта 2018 г. N 145-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДА МАЛЫЕ
СИСТЕМЫ ЭЛЕКТРИЧЕСКИЕ
ОБОРУДОВАНИЕ ПЕРЕМЕННОГО ТОКА
Small craft. Electrical systems. Alternating current
installations
(ISO 13297:2014, IDT)
ГОСТ Р ИСО 13297-2018
ОКС 47.020
Дата введения
1 сентября 2018 года
Предисловие
1 ПОДГОТОВЛЕН НИИ "Лот" ФГУП "Крыловский государственный научный центр" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 5 "Судостроение"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 марта 2018 г. N 145-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13297:2014 "Суда малые. Системы электрические. Оборудование переменного тока" (ISO 13297:2014 "Small craft - Electrical systems - Alternating current installations", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, приведенные в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к проектированию, изготовлению и установке электрических систем переменного тока низкого напряжения, работающих при номинальном однофазном напряжении менее 250 В на малых судах длиной до 24 м.
Дополнительная информация, которая должна быть включена в предоставляемую производителем инструкцию по эксплуатации, приведена в приложении B.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 7010, Graphical symbols - Safety colours and safety signs - Registered safety signs (Графические символы. Цвета безопасности и знаки безопасности. Зарегистрированные знаки безопасности)
ISO 8846, Small craft - Electrical devices - Protection against ignition of surrounding flammable gases (Малые суда. Электрические устройства. Защита от воспламенения окружения легковоспламеняющихся газов)
ISO 10133, Small craft - Electrical systems - Extra-low-voltage d.c. installations (Малые суда. Электрические системы. Установки постоянного тока сверхнизкого напряжения)
ISO 10240:1995, Small craft - Owner's manual (Малые суда. Руководство судовладельца)
IEC 60079-0, Explosive atmospheres - Part 0: General requirements (Электрооборудование взрывозащищенное. Часть 0. Общие требования)
IEC 60309-2, Plugs, socket-outlets and couplers for industrial purposes - Part 2: Dimensional interchangeability requirements for pin and contact-tube accessories (Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 2. Требования к взаимозаменяемости размеров штырей и контактных гнезд соединителей)
IEC 60446, Basic and safety principles for man-machine interface marking and identification - Identification of conductors by colours or numerals (Базовые принципы и принципы безопасности для интерфейса "человек-машина", выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)
IEC 60529, Degrees of protection provided by enclosures (IP Code) (Степени защиты, обеспечиваемые оболочками (Код IP))
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 заземление судна, защитное заземление (craft's earth, protective ground): Заземление, выполняемое в целях электробезопасности, которое осуществляется соединением между собой токопроводящих частей оборудования с землей непосредственно или через промежуточную проводящую среду.
3.2 проводник уравнивания потенциалов (equipotential bonding conductor): Нетоковедущий в нормальных условиях проводник, используемый для создания одинакового потенциала у открытых токопроводящих частей различных электрических устройств.
3.3 устройство защитного отключения, УЗО (residual current device, RCD): Электромеханический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.
Примечание - УЗО используются для снижения риска получения травм персонала в результате удара током и повреждения оборудования оттоков утечки.
3.4 трансформатор полярности (polarization transformer): Трансформатор, который автоматически ориентирует нейтраль и активные проводники (фазу) в системе в ту же полярность, что и ориентированная система судна.
3.5 разделяющий трансформатор (isolation transformer): Трансформатор, первичная обмотка которого отделена от вторичных обмоток при помощи защитного электрического разделения цепей.
3.6 нулевой проводник (neutral conductor): Проводник, соединенный с нейтральной точкой сети, который может быть использован для передачи электрической энергии.
3.7 нулевой защитный проводник, провод защитного заземления (protective conductor, protective grounding conductor): Проводник, который в нормальных условиях не предназначен для проведения тока, применяемый в качестве защиты от поражения электрическим током. Используется для электрического подсоединения к следующим частям электрического оборудования системы заземления (земли) судна, а также к береговому заземляющему проводнику переменного тока посредством берегового силового кабеля к:
- открытым токопроводящим частям электрического оборудования;
- наружным токопроводящим частям;
- главному заземляющему зажиму (земля);
- электродам заземления;
- точке заземления источника питания или искусственной нейтрали.
3.8 проводник под напряжением (live conductor): Проводник, включая нулевой проводник, или токопроводящая часть электрического оборудования, которые при нормальной эксплуатации находятся под напряжением.
3.9 активный проводник (фаза) (active (phase) conductor): Любой проводник, на котором наблюдается разность потенциалов относительно нулевого или защитного проводника.
Примечание - В системе, которая не включает в себя нулевой или защитный проводники, все проводники должны рассматриваться, как активные проводники.
3.10 оборудование, защищенное от возгорания (ignition-protected equipment): Оборудование, спроектированное и изготовленное в целях защиты от воспламенения окружающих горючих газов.
Примечание - Требования к конструкции и методам испытаний оборудования определены в ИСО 8846.
3.11 устройство защиты от перегрузки по току (overcurrent protection device): Устройство, предназначенное для прерывания тока в случае превышения предварительно установленного значения с установленной выдержкой по времени.
