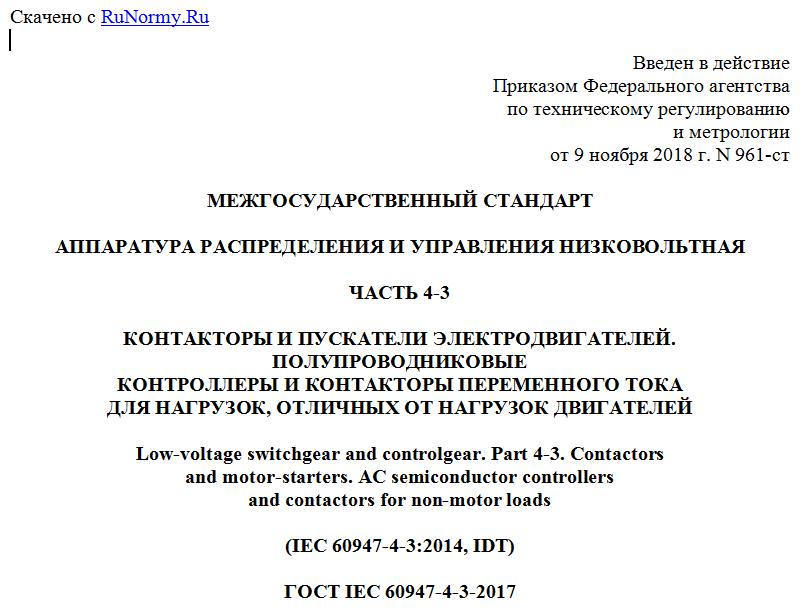

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 ноября 2018 г. N 961-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 4-3
КОНТАКТОРЫ И ПУСКАТЕЛИ ЭЛЕКТРОДВИГАТЕЛЕЙ. ПОЛУПРОВОДНИКОВЫЕ
КОНТРОЛЛЕРЫ И КОНТАКТОРЫ ПЕРЕМЕННОГО ТОКА
ДЛЯ НАГРУЗОК, ОТЛИЧНЫХ ОТ НАГРУЗОК ДВИГАТЕЛЕЙ
Low-voltage switchgear and controlgear. Part 4-3. Contactors
and motor-starters. AC semiconductor controllers
and contactors for non-motor loads
(IEC 60947-4-3:2014, IDT)
ГОСТ IEC 60947-4-3-2017
МКС 29.130.20
31.180
Дата введения
1 июня 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. N 961-ст межгосударственный стандарт ГОСТ IEC 60947-4-3-2017 введен в действие в качестве национального стандарта с 1 июня 2019 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60947-4-3:2014 "Аппаратура распределения и управления низковольтная. Часть 4-3. Контакторы и пускатели электродвигателей. Полупроводниковые контроллеры и контакторы переменного тока для нагрузок, отличных от нагрузок двигателей" ("Low-voltage switchgear and controlgear - Part 4-3: Contactors and motor-starters - AC semiconductor controllers and contactors for non-motor loads", IDT).
Международный стандарт IEC 60947-4-3:2014 разработан подкомитетом 17 B "Низковольтная аппаратура распределения и управления" Технического комитета MC 17 "Аппаратура распределения и управления" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 Настоящий стандарт взаимосвязан с техническим регламентом Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", утвержденным решением комиссии Таможенного союза 16 августа 2011 г. и реализует его существенные требования безопасности.
Соответствие настоящему стандарту обеспечивает выполнение существенных требований безопасности технического регламента
7 ВЗАМЕН ГОСТ IEC 60947-4-3-2014
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Данный стандарт распространяется на низковольтные полупроводниковые контроллеры и контакторы, предназначенные для управления недвигательными нагрузками в цепях переменного тока. Как контроллеры помимо простого включения и отключения недвигательных нагрузок они имеют еще ряд функций. Как контакторы они выполняют те же функции, что и механические контакторы, но в качестве коммутирующих элементов используют одно или несколько полупроводниковых коммутационных устройств в полюсах главных цепей.
Эти устройства могут быть одно- или многополюсными (см. 2.3.1 IEC 60947-1:2007). Настоящий стандарт распространяется на собранные устройства, включающие все необходимые выводы и теплоотводящие элементы. Устройства могут быть оснащены или не оснащены теплоотводами по согласованию с потребителем. В информации, предоставляемой изготовителем, могут содержаться рекомендации по выбору теплоотводов, форме и монтажу их на устройствах.
Общий термин "контроллер" в настоящем стандарте применяют для обозначения особенностей конструкции силовых полупроводниковых коммутационных элементов. Общий термин "контактор" используют в настоящем стандарте для обозначения простого включения и отключения. Особенности различных конфигураций конструкций для конкретного применения имеют определенные обозначения характеристик (например, характеристика 4, характеристика HxB и т.д.).
IEC 60947-1 применим в настоящем стандарте там, где имеются специальные сноски. В сносках указываются номера и обозначения пунктов, разделов, таблиц, рисунков и приложений, как они указаны в IEC 60947-1. Например, IEC 60947-1:2007 (пункт 1.2.3), IEC 60947-1:2007 (таблица 4) или IEC 60947-1:2007 (приложение A).
Настоящей стандарт, по отношению к предыдущей редакции включает в себя следующие существенные технические изменения:
а) обновлены требования к маркировке (подраздел 6.1);
б) обновлены требования к электромагнитной совместимости (пункт 8.3.2);
c) изменены и дополнены подразделы, пункты и подпункты с требованиями к испытаниям (9.3.1, 9.4, 9.4.1.1, 9.4.1.2, 9.4.2.1, 9.4.2.2, 9.4.2.3, 9.4.2.4, 9.4.2.6) и др.
1 Область применения
Настоящий стандарт распространяется на контроллеры и контакторы для недвигательных нагрузок в цепях переменного тока, предназначенные для выполнения электрических операций путем изменения состояния электрических цепей переменного тока между включенным и выключенным. Типичные назначения согласно категориям применения приведены в таблице 2.
Как контроллеры они могут применяться для уменьшения амплитуды действующего напряжения переменного тока на выводах нагрузки по отношению к приложенному напряжению длительно или в течение заданного периода времени. Значение полупериода формы волны переменного тока остается неизменным по отношению к приложенному напряжению.
К ним могут подключаться сериесные механические коммутационные устройства, и они предназначены для присоединения к цепям переменного тока с напряжением не более 1000 В.
Настоящий стандарт характеризует контроллеры и контакторы с шунтированными коммутационными устройствами и без них.
Полупроводниковые контроллеры и контакторы, характеризуемые настоящим стандартом, нормально не предназначены для отключения токов короткого замыкания. Поэтому в составе электроустановки должна быть предусмотрена подходящая защита (см. 8.2.5), но не обязательно в составе самого контроллера.
Настоящий стандарт содержит требования к контроллерам и контакторам, согласованным с автономными устройствами для защиты от коротких замыканий.
Настоящий стандарт не распространяется на:
- оперирование двигателей переменного и постоянного тока;
- низковольтные полупроводниковые контроллеры и пускатели переменного тока для управления двигательными нагрузками, охватываемые IEC 60947-4-2;
- электронные силовые контроллеры переменного тока, соответствующие требованиям серии IEC 60146;
- логические полупроводниковые реле.
