Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 ноября 2018 г. N 957-ст

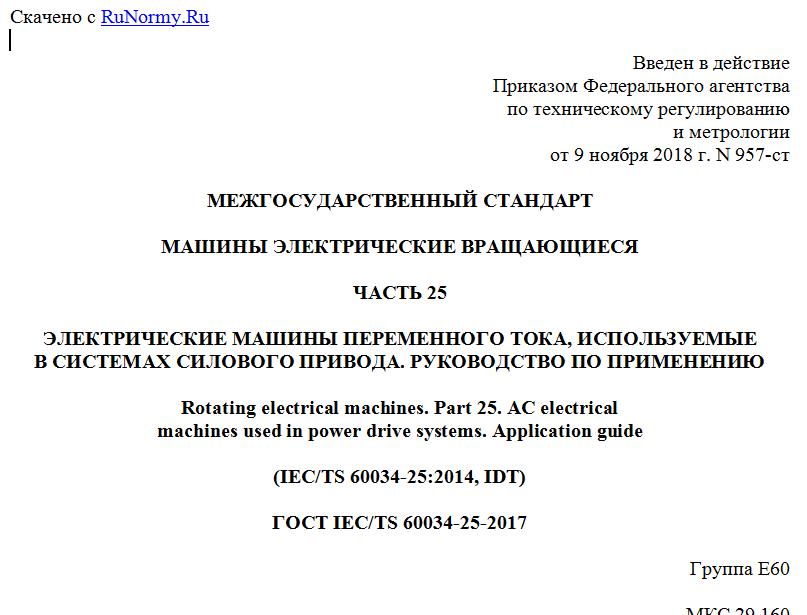

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ
ЧАСТЬ 25
ЭЛЕКТРИЧЕСКИЕ МАШИНЫ ПЕРЕМЕННОГО ТОКА, ИСПОЛЬЗУЕМЫЕ
В СИСТЕМАХ СИЛОВОГО ПРИВОДА. РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
Rotating electrical machines. Part 25. AC electrical
machines used in power drive systems. Application guide
(IEC/TS 60034-25:2014, IDT)
ГОСТ IEC/TS 60034-25-2017
Группа Е60
МКС 29.160
Дата введения
1 июня 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным образовательным учреждением высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. N 957-ст межгосударственный стандарт ГОСТ IEC/TS 60034-25-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2019 г.
5 Настоящий стандарт идентичен международному документу IEC/TS 60034-25:2014 "Машины электрические вращающиеся. Часть 25. Электрические машины переменного тока, используемые в системах силового привода. Руководство по применению" ("Rotating electrical machines - Part 25: AC electrical machines used in power drive systems - Application guide", IDT).
Международный стандарт разработан Техническим комитетом по стандартизации TC 2 "Вращающиеся машины" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Характеристики и переменные электрической машины при ее работе от преобразователя определяются системой электропривода в целом, включая систему питания, силовой преобразователь, кабельные соединения, электрическую машину, трансмиссию и систему управления. Каждый из этих компонентов может присутствовать в различном техническом исполнении. Поэтому каждая величина, содержащаяся в настоящем стандарте, рассматривается отдельно.
Ввиду наличия сложных взаимосвязей внутри системы и разнообразия режимов работы определение всех важных для проектирования электропривода численных значений параметров и их ограничений в рамках настоящего стандарта не представляется возможным.
Более того, на практике электропривод часто комплектуется элементами от разных производителей. Поэтому целью данного стандарта является объяснить, насколько возможно, влияние комплектующих на дизайн электрической машины и ее характеристики.
Настоящий стандарт распространяется как на машины, специально спроектированные для питания от преобразователя, так и на машины, питаемые от преобразователя, входящие в сферу применения стандарта IEC 60034-12 и предназначенные для работы от сети.
1 Область применения
Настоящий стандарт содержит характеристики электрических машин переменного тока, предназначенных для питания от преобразователей.
Определены требования к проектированию электрических машин, специально предназначенных для работы от преобразователей. Стандарт также определяет параметры интерфейса и взаимодействия между электрической машиной и преобразователем, включая руководство по монтажу и наладке системы силового привода, но не содержит требования к напряжению на фазах питания двигателя, которые описаны в IEC 61800-8.
Общие требования соответствующих частей стандартов серии IEC 60034 также применяются к электрическим машинам, рассматриваемым в настоящем стандарте.
Для электрических машин, работающих в потенциально взрывоопасных средах, дополнительные требования описаны в серии стандартов IEC 60079 или серии IEC 61241.
Требования безопасности не являются основной темой настоящего стандарта, однако некоторые из его рекомендаций могут быть важны для безопасности и могут быть рассмотрены по мере необходимости.
Если производитель преобразователя дает конкретные рекомендации по установке, то они должны иметь приоритет над рекомендациями настоящего стандарта.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы. Для датированных ссылок используются только упоминаемые издания. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения к нему).
IEC 60034-1:2010 Rotating electrical machines - Part 1: Rating and performance (Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики)
IEC 60034-2-1 Rotating electrical machines - Part 2-1: Standards methods for determining losses and efficiency from tests (excluding machines for traction vehicles) [Машины электрические вращающиеся. Часть 2-1. Стандартные методы определения потерь и коэффициента полезного действия вращающихся электрических машин (за исключением машин для подвижного состава)]
IEC 60034-2-2 Rotating electrical machines - Part 2-2: Specific methods for determining losses of large machines from tests - Supplement to IEC 60034-2-1 (Машины электрические вращающиеся. Часть 2-2. Специальные методы определения потерь больших машин по испытаниям. Дополнение к IEC 60034-2-1)
IEC/TS 60034-2-3 Rotating electrical machines - Part 2-3: Specific tests methods for determining losses and efficiency of converter-fed AC induction motors
