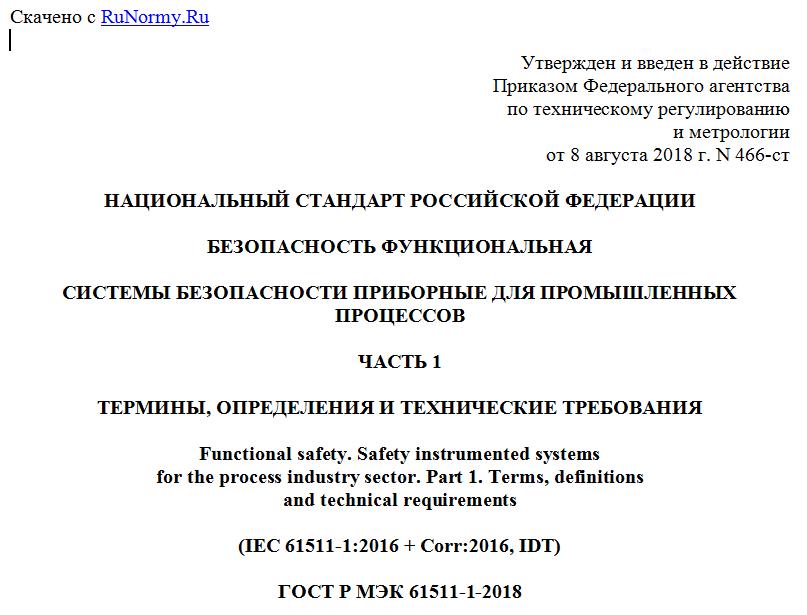

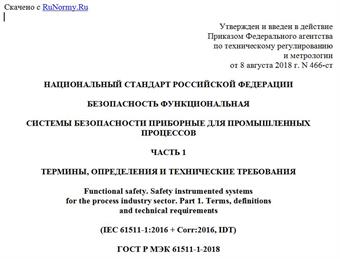

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 августа 2018 г. N 466-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ ФУНКЦИОНАЛЬНАЯ
СИСТЕМЫ БЕЗОПАСНОСТИ ПРИБОРНЫЕ ДЛЯ ПРОМЫШЛЕННЫХ ПРОЦЕССОВ
ЧАСТЬ 1
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Functional safety. Safety instrumented systems
for the process industry sector. Part 1. Terms, definitions
and technical requirements
(IEC 61511-1:2016 + Corr:2016, IDT)
ГОСТ Р МЭК 61511-1-2018
Группа Т51
ОКС 13.110
Дата введения
1 июля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 058 "Функциональная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 августа 2018 г. N 466-ст
Настоящий стандарт идентичен международному стандарту МЭК 61511-1:2016 "Безопасность функциональная. Системы безопасности приборные для промышленных процессов. Часть 1. Термины, определения и технические требования", включая техническую поправку (Поправка 1:2016) ("Functional safety - Safety instrumented systems for the process industry sector - Part 1: Framework, definitions, system, hardware and application programming requirements", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
4 ВЗАМЕН ГОСТ Р МЭК 61511-1-2011
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Приборные системы безопасности (ПСБ) уже в течение многих лет используют для выполнения функций безопасности (ФБ ПСБ) в промышленных процессах. Для эффективного применения приборных систем безопасности при выполнении ФБ ПСБ необходимо, чтобы они соответствовали определенному минимальному уровню стандартизации.
Область применения комплекса стандартов МЭК 61511 - ПСБ, применяемые в промышленных процессах. Комплекс стандартов МЭК 61511 также рассматривает проведение анализа опасности и риска процесса для обеспечения формирования спецификации приборных систем безопасности. Вклад других систем безопасности учитывается только по отношению к требованиям к эффективности приборных систем безопасности. ПСБ включает все устройства, необходимые для выполнения каждой ФБ ПСБ, - от датчика(ов) до исполнительного(ых) элемента(ов).
В основе комплекса стандартов МЭК 61511 лежат две фундаментальные концепции, необходимые для ее применения: концепция жизненного цикла системы безопасности и концепция уровней полноты безопасности (УПБ).
Комплекс стандартов МЭК 61511 рассматривает ПСБ, использующие электрические/электронные/программируемые электронные технологии. Если для логических устройств используют другие принципы действия, то следует применять основные положения МЭК 61511, чтобы гарантировать выполнение требований к функциональной безопасности. Комплекс стандартов МЭК 61511 также рассматривает датчики и исполнительные элементы ПСБ независимо от принципа их действия. Комплекс стандартов МЭК 61511 является конкретизацией для промышленных процессов общего подхода к вопросам обеспечения безопасности, представленного в комплексе стандартов МЭК 61508.
Комплекс стандартов МЭК 61508 устанавливает подход, минимизирующий уровень стандартизации действий на всех стадиях жизненного цикла ПСБ. Этот подход был принят в целях реализации рациональной и последовательной технической политики.
В большинстве ситуаций безопасность лучше всего может быть достигнута с помощью проектирования безопасного в своей основе процесса. Но при необходимости процесс может быть дополнен системами защиты или системами, с помощью которых достигается любой установленный остаточный риск. Системы защиты могут быть основаны на применении различных технологий: химических, механических, гидравлических, пневматических, электрических, электронных, программируемых электронных. Для облегчения применения такого подхода настоящий стандарт:
- устанавливает, чтобы выполнялся анализ опасностей и рисков для определения общих требований к безопасности;
- устанавливает, чтобы выполнялось распределение требований к безопасности в (по) приборной(ым) системе(ам) безопасности;
- реализует подход, который применим ко всем приборным мерам обеспечения функциональной безопасности;
- подробно рассматривает применение определенных действий по управлению безопасностью, которые могут быть применены ко всем методам обеспечения функциональной безопасности.
Комплекс стандартов МЭК 61511 по ПСБ для промышленных процессов:
- охватывает все стадии жизненного цикла ПСБ - от разработки первоначальной концепции, проектирования, внедрения, эксплуатации и технического обслуживания вплоть до утилизации;
- дает возможность, чтобы существующие или новые стандарты в разных странах, регламентирующие конкретные промышленные процессы, были гармонизированы с комплексом стандартов МЭК 61511.
Комплекс стандартов МЭК 61511 призван привести к высокому уровню согласованности (например, основных принципов, терминологии, информации) в рамках конкретных промышленных процессов. Это должно принести преимущества как в плане безопасности, так и в плане экономики. Ниже, на рисунке 1, показана общая структура комплекса стандартов МЭК 61511.
Рисунок 1 - Общая структура комплекса стандартов МЭК 61511
В пределах своей юрисдикции соответствующие регулирующие органы (например, национальные, федеральные, штата, провинции, округа, города) могут устанавливать такие правила к процессу проектирования системы безопасности, к процессу управления безопасностью или другие правила, которые могут превалировать над требованиями, определенными в комплексе стандартов МЭК 61511.
1 Область применения
Настоящий стандарт определяет требования к спецификации, проектированию, монтажу, эксплуатации и техническому обслуживанию приборной системы безопасности (ПСБ) так, чтобы она могла надежно переводить и удерживать процесс в безопасном состоянии. Настоящий стандарт разработан для реализации МЭК 61508:2010 в области промышленных процессов.
В частности, настоящий стандарт:
a) определяет требования к достижению функциональной безопасности, но не определяет, кто отвечает за выполнение этих требований (проектировщики, поставщики, собственник, эксплуатирующая организация, подрядчик); такая ответственность будет возложена на различных участников согласно планированию безопасности, планированию и управлению проектом и национальному законодательству;
b) распространяется на случаи, когда устройства, удовлетворяющие требованиям МЭК 61508:2010 или настоящего стандарта, подраздел 11.5, применяются в общей системе управления промышленным процессом; но не распространяется на изготовителей, желающих заявить, что их устройства подходят для использования в ПСБ для промышленных процессов (см. МЭК 61508-2:2010 и МЭК 61508-3:2010);
c) определяет связь между МЭК 61511 и МЭК 61508 (см. рисунки 2 и 3);
d) применяется в тех случаях, когда прикладные программы разработаны для систем, использующих языки с ограниченной изменчивостью, или устройств, использующих фиксированные языки программирования, но не применяется к изготовителям, разработчикам ПСБ, интеграторам и пользователям, разрабатывающим
