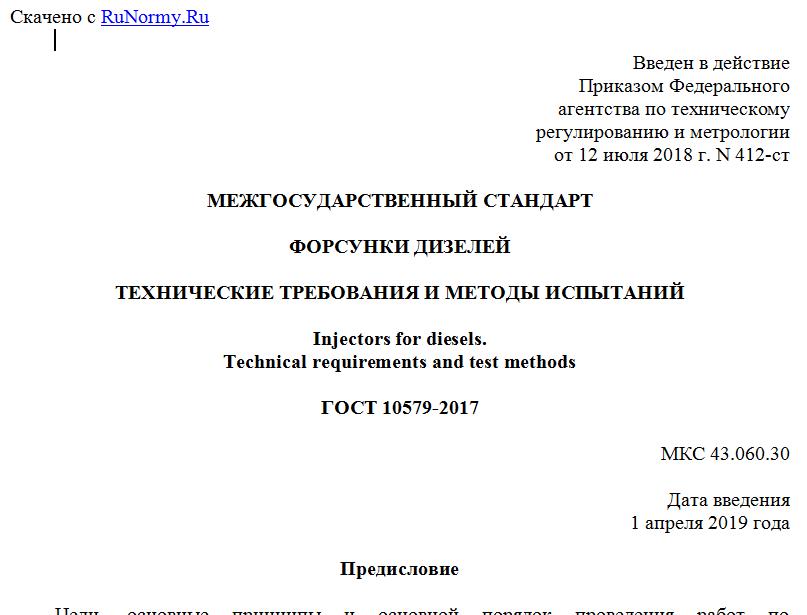

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 июля 2018 г. N 412-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФОРСУНКИ ДИЗЕЛЕЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Injectors for diesels.
Technical requirements and test methods
ГОСТ 10579-2017
МКС 43.060.30
Дата введения
1 апреля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2018 г. N 412-ст межгосударственный стандарт ГОСТ 10579-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2019 г.
5 ВЗАМЕН ГОСТ 10579-88
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт распространяется на закрытые форсунки дизелей (далее - форсунки) с гидравлическим управлением подъема иглы и распылители к ним.
Примечание - В настоящем стандарте применены термины по ГОСТ 15888.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 305-2013 Топливо дизельное. Технические условия
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 9293 Азот газообразный и жидкий. Технические условия
ГОСТ 10578 Насосы топливные дизелей. Общие технические условия
ГОСТ 14192 Маркировка грузов
ГОСТ 15059 Форсунки автотракторных дизелей. Габаритные и присоединительные размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 15888 Аппаратура дизелей топливная. Термины и определения
ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования
ГОСТ 26828 Изделия машиностроения и приборостроения. Маркировка
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Основные параметры и размеры
3.1 Устанавливают следующие основные параметры форсунок и распылителей:
- давление начала впрыскивания форсунок;
- подвижность иглы распылителя;
- качество распыливания топлива;
- отклонение струй топлива из распыливающих отверстий;
- герметичность форсунки и распылителя по запирающему конусу;
- герметичность форсунки в местах уплотнений, соединений и по наружным поверхностям;
- гидроплотность распылителей.
3.2 Значения эффективного проходного сечения или пропускной способности форсунок и распылителей устанавливают в технических условиях на форсунки конкретных типов и (или) рабочих чертежах, утвержденных в установленном порядке.
3.3 Габаритные и присоединительные размеры форсунок и распылителей автотракторных и комбайновых дизелей - по ГОСТ 15059, форсунок и распылителей остальных дизелей - по рабочим чертежам.
4 Технические требования
4.1 Форсунки и распылители следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и (или) техническим условиям на конкретные форсунки.
Форсунки, предназначенные для судовых дизелей по классу Морского регистра или Речного регистра Российской Федерации, должны соответствовать их правилам.
По согласованию между изготовителем и потребителем допускается устанавливать критерии оценки качества форсунок и распылителей на опрессовочном стенде по [1] в соответствии с [2].
4.2 Давление начала впрыскивания форсунок при регулировке следует устанавливать с допуском в сторону увеличения, не более:
- для форсунок автотракторных дизелей с регулировочным винтом - 0,8 МПа;
