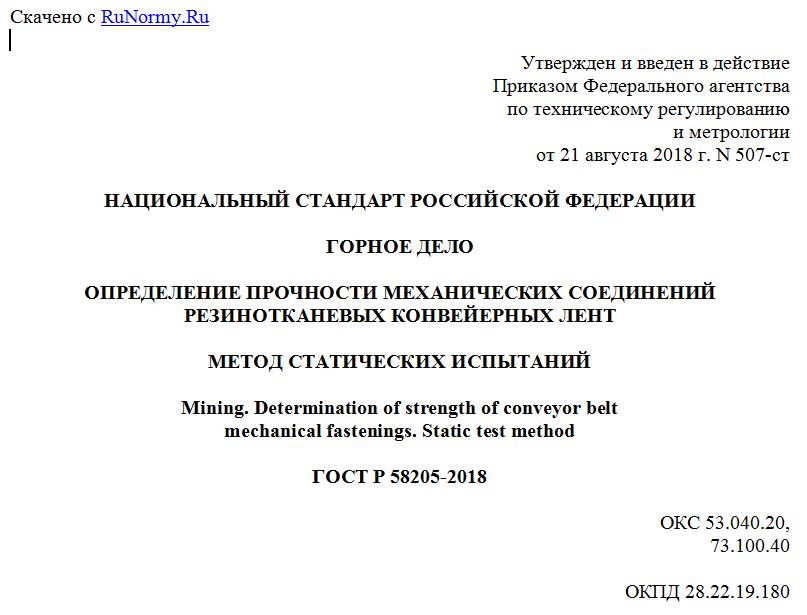

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 августа 2018 г. N 507-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОРНОЕ ДЕЛО
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ
РЕЗИНОТКАНЕВЫХ КОНВЕЙЕРНЫХ ЛЕНТ
МЕТОД СТАТИЧЕСКИХ ИСПЫТАНИЙ
Mining. Determination of strength of conveyor belt
mechanical fastenings. Static test method
ГОСТ Р 58205-2018
ОКС 53.040.20,
73.100.40
ОКПД 28.22.19.180
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Сиб.Т" (ООО "Сиб.Т")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 269 "Горное дело"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 августа 2018 г. N 507-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт применяется для статического определения прочности механических разъемных и неразъемных стыковых соединений резинотканевых конвейерных лент.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166 Штангенциркули. Технические условия
ГОСТ ISO 283 Ленты конвейерные резинотканевые. Определение прочности при растяжении по всей толщине, удлинения при разрыве и удлинения при стандартной нагрузке
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ Р 57032-2016 Ленты конвейерные резинотканевые для угольных шахт. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана недатированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 неразъемное механическое соединение: Механическое стыковое соединение без соединительного стержня (см. рисунок 1).
3.2 разъемное механическое соединение: Механическое стыковое соединение с соединительным стержнем (см. рисунки 2 и 3).
3.3 ширина стыка: Количество механических соединителей, умноженное на шаг установки в поперечном направлении.
3.4 шаг установки соединителей: Расстояние между двумя точками, одинаково расположенными на двух соседних механических соединителях (см. рисунки 1 - 3).
4 Объект испытания
4.1 Объектом испытания являются разъемные и неразъемные механические стыковые соединения резинотканевых конвейерных лент.
4.2 Механические стыковые соединения должны быть выполнены по технологии завода - изготовителя механических соединителей, используемых на образцах для испытаний.
4.3 Образцы ленты для изготовления стыкового соединения вырезают из рулона ленты, выдержанной после вулканизации не менее 24 часов.
5 Оборудование и средства измерения
5.1 Испытательная разрывная машина, обеспечивающая точность измерения нагрузки (+/- 1,0)% в диапазоне от 5% до 100% максимальной нагрузки и скорость перемещения подвижного зажима (100 +/- 10) мм/мин.
5.2 Зажимы должны обеспечивать надежное зажатие образцов, исключающее их выскальзывание при возрастании нагрузки.
5.3 Для испытания разъемных механических соединений может применяться гребенка с соединительным стержнем в качестве имитатора второго отрезка ленты (см. рисунок 3).
5.4 Для измерения образцов используются:
- линейка измерительная металлическая по ГОСТ 427;
- штангенциркуль по ГОСТ 166;
- рулетка по ГОСТ 7502.
5.5 Допускается применение других средств измерений, отличающихся от указанных и не уступающих им по своим техническим и метрологическим характеристикам.
5.6 Применяемые при испытаниях средства измерений должны иметь действующие свидетельства о поверке.
6 Испытательные образцы
6.1 Подготовка образцов
6.1.1 Неразъемные механические соединения
6.1.1.1 Подготавливают (вырезают или вырубают) образцы конвейерной ленты шириной (150 +/- 5) мм. Образцы должны быть параллельны оси ленты, отдалены не менее 50 мм от борта и не менее 0,5 м от края (рулона, бухты) ленты, равномерно распределены по ширине ленты.
6.1.1.2 Длина каждого образца складывается из длины механического стыка, двух участков для зажима в захватах разрывной машины и двух свободных участков длиной не менее 100 мм с обеих сторон механического стыка (см. рисунок 1).
участок 1 - участок зажима ленты;
участок 2 - механический стык
