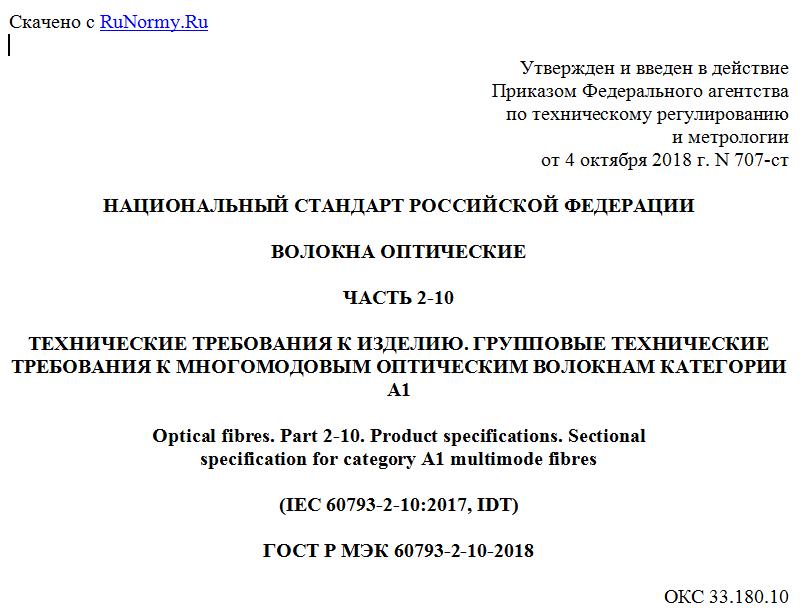

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 4 октября 2018 г. N 707-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЛОКНА ОПТИЧЕСКИЕ
ЧАСТЬ 2-10
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ИЗДЕЛИЮ. ГРУППОВЫЕ ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ К МНОГОМОДОВЫМ ОПТИЧЕСКИМ ВОЛОКНАМ КАТЕГОРИИ A1
Optical fibres. Part 2-10. Product specifications. Sectional
specification for category A1 multimode fibres
(IEC 60793-2-10:2017, IDT)
ГОСТ Р МЭК 60793-2-10-2018
ОКС 33.180.10
Дата введения
1 июля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 46 "Кабельные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 октября 2018 г. N 707-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60793-2-10:2017 "Волокна оптические. Часть 2-10. Технические требования к изделию. Групповые технические требования к многомодовым оптическим волокнам категории A1" (IEC 60793-2-10:2017 "Optical fibres - Part 2-10: Product specifications - Sectional specification for category A1 multimode fibres", IDT).
Международный стандарт МЭК 60793-2-10:2017 разработан подкомитетом 86A "Волокна и кабели" Технического комитета ТК 86 "Волоконная оптика" Международной электротехнической комиссии (МЭК).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. МЭК не несет ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на многомодовые оптические волокна (далее - ОВ) подкатегорий A1a, A1b и A1d. Данные ОВ используют в составе оборудования для передачи информации и в волоконно-оптических кабелях.
ОВ подкатегории A1a - это градиентное ОВ с типоразмером 50/125 мкм. Конструктивные исполнения ОВ A1a.1, A1a.2, A1a.3 и A1a.4 установлены в соответствии с четырьмя градациями коэффициента широкополосности. Для каждой из этих градаций установлены два уровня требований к характеристикам ОВ по значению оптических потерь при макроизгибах, которые различаются суффиксами "a" или "b". Конструктивные исполнения с суффиксом "a" соответствуют традиционным значениям оптических потерь ОВ при макроизгибах. Конструктивные исполнения с суффиксом "b" соответствуют улучшенным значениям оптических потерь ОВ при макроизгибах (т.е. более низким потерям). Конструктивное исполнение ОВ A1a.4 поддерживает одноволновые или многоволновые системы передачи в области длин волн от 850 до 950 нм.
Подкатегория A1b относится к градиентному ОВ с типоразмером 62,5/125 мкм, а подкатегория A1d - к градиентному ОВ с типоразмером 100/140 мкм.
Данные ОВ могут быть использованы в следующих случаях, но не ограничены ими: в высокоскоростных линиях малой протяженности в телефонии, в распределительных сетях и местных сетях, по которым передаются данные, голосовые и/или видео/сообщения; в инсталляциях внутри и снаружи зданий, включая центры данных, локальные сети (LANs), сети хранения данных (SANs), офисные телефонные станции (PBXs), видеооборудование, в разнообразном мультиплексном оборудовании, в наружных участках кабелей связи и других подобных случаях.
К данным ОВ предъявляют следующие требования:
- общие требования в соответствии с МЭК 60793-2;
- особые требования, общие для многомодовых ОВ категории A1, приведенные в разделе 5;
- конкретные требования, применимые к отдельным подкатегориям и конструктивным исполнениям ОВ или специфическим областям их применения, которые приведены в обязательных приложениях, содержащих технические требования к семейству ОВ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание ссылочного стандарта, включая все изменения и поправки к нему:
IEC 60793-1-20, Optical fibres - Part 1-20: Measurement methods and test procedures - Fibre geometry (Волокна оптические. Часть 1-20. Методы измерений и проведение испытаний. Геометрия волокна)
IEC 60793-1-21, Optical fibres - Part 1-21: Measurement methods and test procedures - Coating geometry (Волокна оптические. Часть 1-21. Методы измерений и проведение испытаний. Геометрия покрытия)
IEC 60793-1-22, Optical fibres - Part 1-22: Measurement methods and test procedures - Length measurement (Волокна оптические. Часть 1-22. Методы измерений и проведение испытаний. Измерение длины)
IEC 60793-1-30, Optical fibres - Part 1-30: Measurement methods and test procedures - Fibre proof test (Волокна оптические. Часть 1-30. Методы измерений и проведение испытаний. Определение прочности оптического волокна)
IEC 60793-1-31, Optical fibres - Part 1-31: Measurement methods and test procedures - Tensile strength (Волокна оптические. Часть 1-31. Методы измерений и проведение испытаний. Прочность при разрыве)
IEC 60793-1-32, Optical fibres - Part 1-32: Measurement methods and test procedures - Coating strippability (Волокна оптические. Часть 1-32. Методы измерений и проведение испытаний. Снятие защитного покрытия)
IEC 60793-1-33, Optical fibres - Part 1-33: Measurement methods and test procedures - Stress corrosion susceptibility (Волокна оптические. Часть 1-33. Методы измерений и проведение испытаний. Усталостная прочность)
IEC 60793-1-34, Optical fibres - Part 1-34: Measurement methods and test procedures - Fibre curl (Волокна оптические. Часть 1-34. Методы измерений и проведение испытаний. Определение собственного изгиба волокна)
IEC 60793-1-40, Optical fibres - Part 1-40: Measurement methods and test procedures - Attenuation (Волокна оптические. Часть 1-40. Методы измерений и проведение испытаний. Затухание)
IEC 60793-1-41, Optical fibres - Part 1-41: Measurement methods and test procedures - Bandwidth (Волокна оптические. Часть 1-41. Методы измерений и проведение испытаний. Ширина полосы пропускания)
IEC 60793-1-42, Optical fibres - Part 1-42: Measurement methods and test procedures - Chromatic dispersion (Волокна оптические. Часть 1-42. Методы измерений и проведение испытаний. Хроматическая дисперсия)
IEC 60793-1-43, Optical fibres - Part 1-43: Measurement methods and test procedures - Numerical aperture measurement (Волокна оптические. Часть 1-43. Методы измерений и проведение испытаний. Измерение числовой апертуры)
IEC 60793-1-46, Optical fibres - Part 1-46: Measurement methods and test procedures - Monitoring of changes in optical transmittance (Волокна оптические. Часть 1-46. Методы измерений и проведение испытаний. Контроль изменений затухания)
IEC 60793-1-47, Optical fibres - Part 1-47: Measurement methods and test procedures - Macrobending loss (Волокна оптические. Часть 1-47. Методы измерений и проведение испытаний. Потери при макроизгибах)
IEC 60793-1-49, Optical fibres - Part 1-49: Measurement methods and test procedures - Differential mode delay (Волокна оптические. Часть 1-49. Методы измерений и проведение испытаний. Дифференциальная задержка мод)
IEC 60793-1-50, Optical fibres - Part 1-50: Measurement methods and test procedures - Damp heat (steady state) tests [Волокна оптические. Часть 1-50. Методы измерений и проведение испытаний. Испытания влажным теплом (установившийся режим)]
IEC 60793-1-51, Optical fibres - Part 1-51: Measurement methods and test procedures - Dry heat (steady state) tests [Волокна оптические. Часть 1-51. Методы
