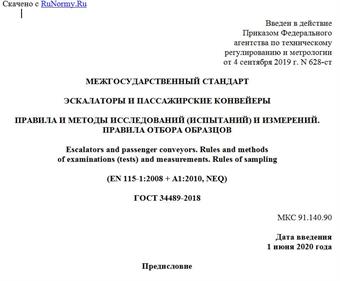

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 сентября 2019 г. N 628-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭСКАЛАТОРЫ И ПАССАЖИРСКИЕ КОНВЕЙЕРЫ
ПРАВИЛА И МЕТОДЫ ИССЛЕДОВАНИЙ (ИСПЫТАНИЙ) И ИЗМЕРЕНИЙ.
ПРАВИЛА ОТБОРА ОБРАЗЦОВ
Escalators and passenger conveyors. Rules and methods
of examinations (tests) and measurements. Rules of sampling
(EN 115-1:2008 + A1:2010, NEQ)
ГОСТ 34489-2018
МКС 91.140.90
Дата введения
1 июня 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Ассоциацией "Российское лифтовое объединение" (Ассоциация "РЛО"), Автономной некоммерческой организацией по сертификации лифтов и эскалаторов "Центр-эксперт" (АНОСЛЭ "Центр-эксперт")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 октября 2018 г. N 113-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 сентября 2019 г. N 628-ст межгосударственный стандарт ГОСТ 34489-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта EN 115-1:2008+A1:2010 "Безопасность эскалаторов и пассажирских конвейеров. Часть 1. Устройство и установка" ("Safety of escalators and moving walks - Construction and installation", NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Введение
Настоящий стандарт устанавливает правила и методы исследований (испытаний) и измерений эскалаторов и пассажирских конвейеров, а также узлов эскалаторов и пассажирских конвейеров, требования безопасности к устройству и установке которых приведены в ГОСТ 33966.1.
1 Область применения
Настоящий стандарт устанавливает:
- правила и методы исследований (испытаний) и измерений эскалаторов/пассажирских конвейеров, необходимые для подтверждения соответствия в форме сертификации;
- правила отбора образцов эскалаторов и пассажирских конвейеров.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 33966.1-2016 (EN 115-1:2008+A1:2010) Эскалаторы и пассажирские конвейеры. Требования безопасности к устройству и установке
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по техническому регламенту [1], ГОСТ 33966.1, а также следующие термины с соответствующими определениями:
3.1 анализ состояния производства: Операция, проводимая органом по сертификации с целью установления наличия у заявителя необходимых условий для обеспечения постоянного соответствия выпускаемой продукции требованиям, подтверждаемым (подтвержденным) при сертификации.
3.2 аттестация испытательного оборудования: Определение нормированных точностных характеристик испытательного оборудования, их соответствие требованиям нормативных документов и установление пригодности этого оборудования к эксплуатации.
3.3 визуальный контроль: Органолептический контроль, осуществляемый органами зрения.
3.4 данные испытаний: Регистрируемые при испытаниях значения характеристик свойств эскалатора/пассажирского конвейера, а также других параметров, являющихся исходными для последующей обработки.
3.5 заявка на сертификацию: Исходный документ заявителя, содержащий предложения органу по сертификации провести сертификацию заявленного объекта на соответствие указанным требованиям.
3.6 заявитель: Физическое или юридическое лицо, которое для подтверждения соответствия обращается за получением сертификата соответствия, получает сертификат соответствия.
3.7 идентификация эскалатора/пассажирского конвейера: Установление соответствия конкретного образца эскалатора/пассажирского конвейера заявке на сертификацию и/или его описанию.
3.8 измерительный контроль: Контроль, осуществляемый с применением средств измерений.
3.9 испытание: Определение одной или более характеристик объекта оценки соответствия согласно процедуре.
3.10 испытательная лаборатория (центр): Лаборатория (центр), которая проводит испытания (отдельные виды испытаний) продукции в соответствии с областью аккредитации (областью деятельности).
3.11 образец продукции: Единица конкретной продукции, ее часть или проба, используемая в качестве представителя этой продукции при исследовании (испытании) и измерении.
3.12 отбор образцов: Выбор образцов, представляющих объект оценки соответствия, согласно процедуре.
3.13 партия эскалаторов/пассажирских конвейеров: Установленное контрактом (договором) количество единиц продукции одного наименования и обозначения, представленное заявителем для проведения оценки соответствия (сертификации).
3.14 результат испытаний: Оценка характеристик свойств объекта, установление соответствия объекта требованиям по данным испытаний.
3.15 условия испытаний: Совокупность воздействующих факторов и/или режимов функционирования объекта при испытаниях.
4 Методы исследований (испытаний) и измерений эскалатора/пассажирского конвейера
При подтверждении соответствия эскалатора/пассажирского конвейера органы по сертификации применяют следующие методы исследований (испытаний) и измерений:
- анализ предоставленной заявителем технической документации на эскалатор/пассажирский конвейер, перечень которой установлен в техническом регламенте [1] (статья 8);
- анализ представленных заявителем расчетов и копий протоколов испытаний узлов эскалатора/пассажирского конвейера в соответствии с приложением ДА;
- определение параметров эскалатора/пассажирского конвейера с применением визуального контроля и измерительного контроля;
- анализ представленных испытательной лабораторией (центром) протоколов испытаний эскалатора/пассажирского конвейера;
- исследование технических решений, отличающихся от регламентированных или не предусмотренных во взаимосвязанных с техническим регламентом [1] стандартах, и анализ риска этих технических решений, представленных заявителем (изготовителем) с проверкой расчетов, чертежей и результатов испытаний.
5 Правила отбора образцов
5.1 Отбор образца эскалатора/пассажирского конвейера при сертификации осуществляют для его исследований (испытаний) и измерений с целью распространения полученных результатов на поставляемую партию или серийный выпуск эскалаторов/пассажирских конвейеров.
Отбираемый образец по конструкции, составу и технологии изготовления должен быть таким же, как продукция, предназначенная для выпуска в обращение. Отбор образца проводит представитель органа по сертификации или по его поручению представитель испытательной лаборатории (центра) в присутствии ответственного лица изготовителя (заявителя).
5.2 Отбор образца проводят:
- для серийно выпускаемых эскалаторов/пассажирских конвейеров - или из эскалаторов/пассажирских конвейеров, смонтированных у изготовителя, или из аналогичных по назначению и конструкции эскалаторов/пассажирских конвейеров этого же изготовителя, находящихся на объектах установки;
- для единовременно изготовляемой партии эскалаторов/пассажирских конвейеров - или из смонтированных у изготовителя, или на месте монтажа (эксплуатации) эскалаторов/пассажирских конвейеров из поставляемой партии, или из аналогичных по назначению и конструкции эскалаторов/пассажирских конвейеров этого же изготовителя, находящихся на объектах установки.
Для эскалатора/пассажирского конвейера разового изготовления отбор образцов не требуется.
Характеристики (скорость, высота подъема) отобранного образца серийно выпускаемых или из единовременно изготовляемой партии эскалаторов/пассажирских конвейеров не должны отличаться от максимальных заявленных для сертификации более чем на 15% (для моделей эскалаторов/пассажирских конвейеров с максимально заявленной высотой подъема не более 6 м), более чем на 25% (для моделей эскалаторов/пассажирских конвейеров с максимально заявленной высотой подъема более 6 м).
5.3 Результаты отбора образца оформляют актом отбора образцов. Форму акта отбора образцов устанавливает орган по сертификации.
5.4 Идентификация образцов
При идентификации устанавливают:
- тождественность характеристик отобранного образца его существенным признакам, указанным в приложении к заявке на сертификацию или прилагаемых к заявке документах;
- тождественность отобранного образца той продукции, которая была заявлена на сертификацию.
6 Требования к проведению проверок, испытаний и измерений
6.1 Проверки, испытания и измерения эскалатора/пассажирского конвейера при сертификации проводит аккредитованная испытательная лаборатория (центр).
6.2 Проверки, испытания и измерения осуществляют специалисты по оценке соответствия эскалаторов/пассажирских конвейеров требованиям безопасности, имеющие соответствующую квалификацию.
6.3 Орган по сертификации определяет объем испытаний с учетом положений настоящего стандарта, необходимый для оценки соответствия эскалатора/пассажирского конвейера требованиям безопасности с учетом назначения и условий эксплуатации.
При применении в эскалаторе/пассажирском конвейере технических решений, отличающихся от регламентируемых взаимосвязанным с техническим регламентом [1] стандартом, в объем испытаний допускается вносить соответствующие изменения и дополнения, обеспечивающие возможность оценки соответствия этих технических решений.
6.4 Испытания эскалатора/пассажирского конвейера серийного производства или из единовременно изготовляемой партии проводят или у изготовителя, или на объекте его установки, или на объекте установки аналогичного по назначению и конструкции эскалатора/пассажирского конвейера того же изготовителя.
Испытания эскалатора/пассажирского конвейера разового изготовления проводят на объекте его установки.
Решение о проведении испытаний эскалатора/пассажирского конвейера серийного производства или из единовременно изготовляемой партии на объекте его установки или на объекте установки аналогичного по назначению и конструкции эскалатора/пассажирского конвейера должно быть согласовано заявителем с владельцем объекта.
6.5 В случае, если заявитель применяет на добровольной основе для обеспечения соответствия эскалатора/пассажирского конвейера требованиям, установленным в техническом регламенте [1], взаимосвязанный с техническим регламентом [1] стандарт, но при проведении сертификации выявлены несоответствия эскалатора/пассажирского конвейера применимым требованиям, установленным в этом стандарте, орган по сертификации оформляет акт выявленных несоответствий эскалатора/пассажирского конвейера, который направляется заявителю. Форму акта устанавливает орган по сертификации.
Заявитель устраняет выявленные несоответствия и направляет в орган по сертификации документально оформленную информацию об устранении несоответствий (чертежи, схемы, описание процедур и пр.) либо анализ риска, подтверждающий, что уровень безопасности эскалатора/пассажирского конвейера отвечает требованиям, установленным в техническом регламенте [1].
Орган по сертификации проводит анализ представленной заявителем документации и принимает решение о необходимости проведения дополнительных проверок (испытаний) или о продолжении работ по сертификации без проведения дополнительных проверок (испытаний).
6.6 Данные проверок, испытаний и измерений оформляют протоколом испытаний. Протокол испытаний аккредитованная испытательная лаборатория (центр), включенная в Единый реестр органов по сертификации и испытательных лабораторий (центров) Таможенного союза, предоставляет в орган по сертификации. Копии протокола испытаний (в том числе и для случая, когда заявителю не может быть выдан сертификат ввиду несоответствия продукции установленным требованиям) подлежат хранению в аккредитованной испытательной лаборатории (центре) в течение не менее пяти лет.
6.7 Требования к оформлению протокола испытаний
Протокол испытаний должен точно, четко и недвусмысленно отражать данные испытаний и другую относящуюся к ним информацию. Протокол испытаний должен содержать следующую информацию:
- сведения об испытательной лаборатории, проводившей испытания (наименование, адрес, регистрационный номер, дату выдачи и срок действия аттестата аккредитации);
- идентификационный номер протокола;
- наименование протокола;
- сведения об изготовителе эскалатора/пассажирского конвейера (наименование организации, адрес);
- сведения об испытанном эскалаторе/пассажирском конвейере (наименование, тип, модификация, модель, марка, код ТН ВЭД ЕАЭС, наименование стандарта, другого документа, содержащего требования к эскалатору/пассажирскому конвейеру, устанавливаемые при его изготовлении), а также его характеристику (режим работы, конструктивное исполнение, основные параметры или показатели, в том числе определяющие безопасность);
- основание для проведения испытаний (направление органа по сертификации в аккредитованную лабораторию (центр) на испытание и т.п.) и цель испытаний;
- сведения о программе и методах испытаний (допускается не указывать, если испытания проводились в соответствии с настоящим стандартом);
- данные и результаты идентификации образцов в соответствии с 5.4;
- сведения об акте отбора образцов (наименование организации, проводившей отбор, дату отбора);
- условия проведения испытаний (место, период, температура и относительная влажность воздуха);
- сведения об использованных средствах измерений;
- проверяемые требования (значения показателей по нормативным документам и технической документации) и сведения об источниках требований (обозначение нормативного документа или технической документации, номер раздела или пункта, содержащего конкретное требование);
- данные испытаний;
- информацию о дополнительном протоколе испытаний, выполненных на условиях договора с другой аккредитованной испытательной лабораторией (при его наличии);
- дату выпуска протокола испытаний;
