"ГОСТ Р МЭК 60287-1-3-2009. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-3. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Распределение тока между одножильными кабелями, расположенными параллельно, и расчет потерь, обусловленных циркулирующими токами"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

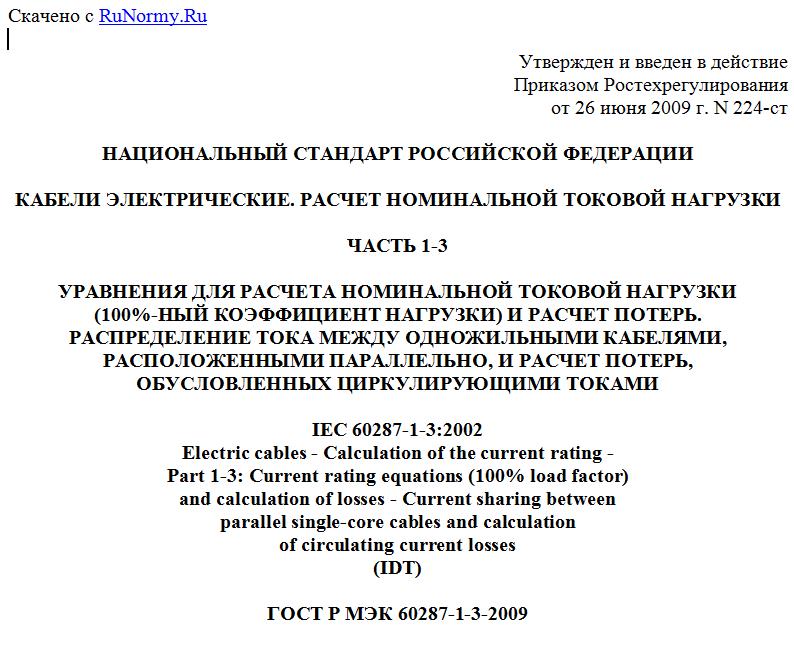

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 224-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ. РАСЧЕТ НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ

ЧАСТЬ 1-3

УРАВНЕНИЯ ДЛЯ РАСЧЕТА НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ
(100%-НЫЙ КОЭФФИЦИЕНТ НАГРУЗКИ) И РАСЧЕТ ПОТЕРЬ.
РАСПРЕДЕЛЕНИЕ ТОКА МЕЖДУ ОДНОЖИЛЬНЫМИ КАБЕЛЯМИ,
РАСПОЛОЖЕННЫМИ ПАРАЛЛЕЛЬНО, И РАСЧЕТ ПОТЕРЬ,
ОБУСЛОВЛЕННЫХ ЦИРКУЛИРУЮЩИМИ ТОКАМИ

IEC 60287-1-3:2002
Electric cables - Calculation of the current rating -
Part 1-3: Current rating equations (100% load factor)
and calculation of losses - Current sharing between
parallel single-core cables and calculation
of circulating current losses
(IDT)

ГОСТ Р МЭК 60287-1-3-2009

Группа Е49

ОКС 29.060.01;
ОКП 35 0000

Дата введения
1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 224-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60287-1-3:2002 "Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-3. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Распределение тока между одножильными кабелями, расположенными параллельно, и расчет потерь, обусловленных циркулирующими токами" (IEC 60287-1-3:2002 "Electric cables - Calculation of the current rating - Part 1-3: Current rating equations (100 %load factor) and calculation of losses - Current sharing between parallel single-core cables and calculation of circulating current losses").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении C.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Если одножильные кабели расположены параллельно, ток нагрузки может не быть равномерно распределенным между кабелями. Токи, циркулирующие в оболочках кабелей, также могут иметь различное значение. Это обусловлено тем, что существенная часть полного сопротивления жил большого сечения обусловлена их собственным и взаимным реактивным сопротивлением. Таким образом, расстояние и положение каждого кабеля по отношению к другим будут влиять на распределение тока и на циркулирующие токи. Токи зависят также от порядка следования фаз. Метод, рассмотренный в настоящем стандарте, может быть использован для расчета распределения токов между фазными жилами, а также потерь вследствие циркулирующих токов.
Правила, дающего возможность оценить потери, обусловленные циркулирующими токами, в расположенных параллельно кабелях, не существует, для этого необходим расчет для каждой конфигурации. Принципы и формулы полных сопротивлений просты; трудность заключается в решении большого числа образующихся совместных уравнений. Число уравнений, которые надо решить, обычно слишком велико, чтобы можно было осуществлять это вручную, и рекомендуется использовать ЭВМ. Для n кабелей на фазу, имеющих металлические оболочки, в трехфазной системе существует 6n уравнений, которые имеют то же число комплексных переменных.
Уравнения, предлагаемые в настоящем стандарте, для упрощения основаны на предположении, что все жилы, расположенные параллельно, имеют одинаковое сечение. Если это не так, уравнения могут быть откорректированы с целью учета разных сопротивлений для каждой жилы. Влияние нулевой и заземляющей жил также может быть учтено путем включения этих жил в расчет соответствующих цепей. Предлагаемый в настоящем стандарте метод не учитывает составляющую циркулирующего в оболочке тока, которая могла бы протекать через сеть заземления или любым другим путем.
Токи в жилах и циркулирующие токи в оболочках одножильных кабелей, расположенных параллельно, скорее всего не будут распределены равномерно. Поэтому внешнее тепловое сопротивление расположенных параллельно кабелей, проложенных в земле, рассчитывают методом, рассмотренным в МЭК 60287-2-1 (подраздел 3.1). Вследствие того, что внешнее тепловое сопротивление и температура оболочки обусловлены рассеянием потерь каждого из входящих в комплекс кабелей, необходимо проводить повторную процедуру для определения потерь, обусловленных циркулирующими токами, и внешнего теплового сопротивления.

1. Область применения

В настоящем стандарте приведен метод расчета фазных токов и потерь, обусловленных циркулирующими токами, в одножильных кабелях, расположенных параллельно.
Рассмотренный в настоящем стандарте метод может быть использован для любого числа кабелей на фазу, если они расположены параллельно, и независимо от геометрической конфигурации. Фазные токи могут быть рассчитаны для любого способа соединения оболочек. Для расчета потерь в оболочках принято, что оболочки соединены на обоих концах. В МЭК 60287-1-2 дан метод расчета потерь в оболочках, обусловленных вихревыми токами, для двух цепей, расположенных в одной плоскости.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60287-1-2:1993. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-2. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Коэффициенты потерь, обусловленных вихревыми токами в оболочке, для двух цепей, расположенных в одной плоскости
МЭК 60287-2-1:1994. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления.

3. Обозначения

В настоящем стандарте применены следующие обозначения:
- диаметр жилы, мм;
- средний диаметр оболочки, мм;
f - частота, Гц;
i, k - индексы ряда жил;
m, n - индексы ряда кабелей;
p - число кабелей на фазу;
- расстояние между осями кабелей, мм;
- ток в жиле кабеля p, А;
- ток, циркулирующий в оболочке кабеля p, А;
R - сопротивление проводящего элемента, Ом/м;
- сопротивление жилы переменному току при максимальной рабочей температуре, Ом/м;
- сопротивление оболочки при рабочей температуре, Ом/м;
- кажущееся взаимное реактивное сопротивление пары жил;
- падение напряжения в жиле;
- коэффициент, зависящий от конструкции жилы;
- коэффициент потерь в оболочке кабеля p, обусловленных циркулирующими токами;
- угловая частота системы .

4. Описание метода

4.1. Общие положения
Настоящим методом рассчитывают соотношение фазного тока, передаваемого каждой жилой, и тока, циркулирующего в оболочке каждого из кабелей, расположенных параллельно. Коэффициент потерь  для каждого варианта рассчитывают как отношение потерь в оболочке, обусловленных циркулирующими токами, к потерям в жиле этого кабеля.
При расчетах принимается во внимание только падение напряжения по длине жилы и не учитывается разбаланс нагрузки, приводящий к разбалансированным фазным токам.
Уравнения, которые надо решить для расчета неизвестных токов в параллельных проводниках и их оболочках, построены на основе базовых формул, дающих, с одной стороны, полное сопротивление цепи, имеющей два длинных проводника, расположенных параллельно, и с другой стороны, взаимное полное сопротивление между цепью и соседним проводником. Рассмотрение этих уравнений позволяет получить систему совместных уравнений для продольного падения напряжения во всех жилах и оболочках трехфазной системы кабелей, расположенных параллельно. Продольные падения напряжения во всех параллельных жилах одной фазы равны, так же как и продольные падения напряжения в оболочках, соединенных между собой. Таким образом, падения напряжения могут быть исключены из уравнений. Сумма токов в параллельных проводниках равна известному фазному току либо нулю для оболочек, что дает необходимую дополнительную информацию для решения совместных уравнений.
Следует отметить, что рассматриваемые токи являются комплексными величинами, включающими в себя действительные и мнимые составляющие.
Взаимное полное сопротивление между проводниками является функцией их расположения одного относительно другого. Таким образом, если относительное расположение кабелей изменяется вдоль трассы или оболочки имеют перекрестное соединение, полное сопротивление для каждой секции должно быть рассчитано индивидуально с суммированием векторных результатов, чтобы получить общее полное сопротивление для каждой цепи. Если длина трассы очень мала, результаты могут быть получены с существенными погрешностями, вследствие изменения расположения кабелей по отношению друг к другу вблизи концов системы.
Рассмотренные в настоящем стандарте уравнения могут также применяться для расчета распределения тока между кабелями, не имеющими металлической оболочки или брони, и между кабелями, оболочки которых соединены в одной точке на одном конце. Для таких расчетов ток, циркулирующий в каждой оболочке,
