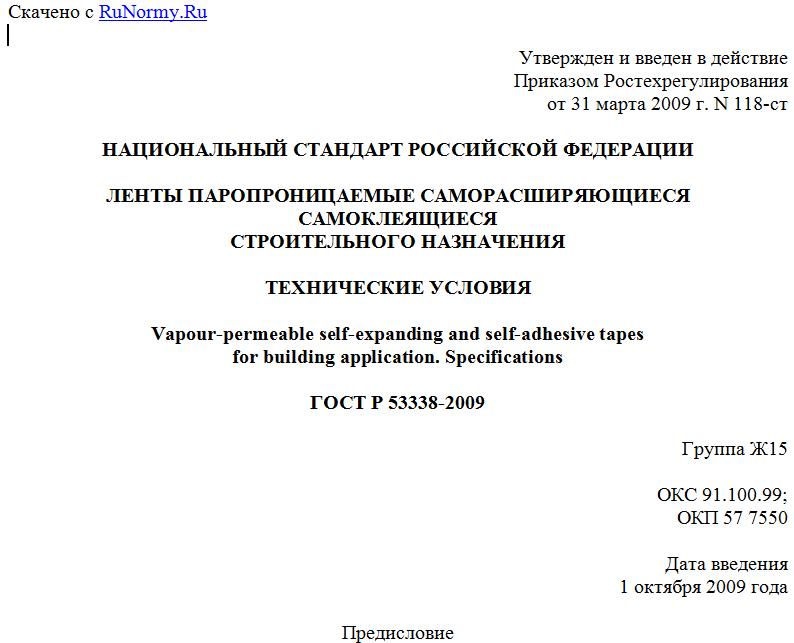

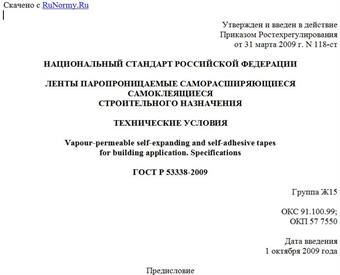

Утвержден и введен в действие
Приказом Ростехрегулирования
от 31 марта 2009 г. N 118-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛЕНТЫ ПАРОПРОНИЦАЕМЫЕ САМОРАСШИРЯЮЩИЕСЯ САМОКЛЕЯЩИЕСЯ
СТРОИТЕЛЬНОГО НАЗНАЧЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Vapour-permeable self-expanding and self-adhesive tapes
for building application. Specifications
ГОСТ Р 53338-2009
Группа Ж15
ОКС 91.100.99;
ОКП 57 7550
Дата введения
1 октября 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Научно-информационным учебно-производственным центром "Межрегиональный институт окна", Обществом с ограниченной ответственностью "Тремко-Илльбрук", Обществом с ограниченной ответственностью "Группа Компаний РОБИТЕКС", Обществом с ограниченной ответственностью "ЭмСиАй" и Обществом с ограниченной ответственностью "Стройсистема СТ".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 марта 2009 г. N 118-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной сети общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на паропроницаемые саморасширяющиеся самоклеящиеся уплотнительные ленты (далее - уплотнительные ленты), представляющие собой вспененный эластичный материал (пористый полиуретановый эластомер), предварительно пропитанный специальными составами и сжатый. Уплотнительные ленты должны иметь пропитку по сечению, обеспечивающую их стойкость к внешним воздействиям и технологическое расширение при рабочих температурах.
Уплотнительные ленты предназначены для устройства наружного водоизоляционного паропроницаемого слоя монтажных швов узлов примыкания светопрозрачных конструкций к стенам зданий или между собой, а также швов наружной изоляции стыков стеновых панелей, уплотнения соединений стеновых деревянных брусьев и стыков других строительных элементов и конструкций.
Уплотнительные ленты обладают высокими водо-, тепло- и звукоизоляционными характеристиками при температуре эксплуатации от минус 50 °C до плюс 80 °C (в зависимости от конкретных марок).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52749-2007. Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 7376-89. Картон гофрированный. Общие технические условия
ГОСТ 10174-90. Прокладки уплотняющие пенополиуретановые для окон и дверей. Технические условия
ГОСТ 12026-76. Бумага фильтровальная лабораторная. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15873-70. Пластмассы ячеистые эластичные. Метод испытания на растяжение
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 23750-79. Аппараты искусственной погоды на ксеноновых излучателях. Общие технические требования
ГОСТ 25898-83. Материалы и изделия строительные. Методы определения сопротивления паропроницанию
ГОСТ 26602.2-99. Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация и условное обозначение
3.1. Уплотнительные ленты подразделяют на классы по показателю предела водонепроницаемости в соответствии с таблицей 1.
Таблица 1
Показатели предела водонепроницаемости
Наименование показателя Показатели для классов
А Б В
Предел водонепроницаемости при рабочем сжатии уплотнительной ленты, Па, не менее Свыше 600 400 - 600 200 - 399
Примечание. Значение рабочего сжатия уплотнительной ленты - величина сжатия уплотнительной ленты, соответствующая оптимальному размеру уплотняемого шва, при котором обеспечиваются заданные значения показателей уплотнительной ленты. Значение рабочего сжатия уплотнительной ленты устанавливают в технической документации изготовителя.
3.2. В зависимости от стойкости к воздействиям минусовых температур уплотнительные ленты подразделяют на виды исполнения:
I - для районов со среднемесячной температурой воздуха в январе до минус 10 °C температура при испытаниях на долговечность - минус 25 °C в соответствии с действующими строительными нормами и правилами;
II - для районов со среднемесячной температурой воздуха в январе от минус 10 °C до минус 20 °C температура при испытаниях на долговечность - минус 45 °C в соответствии с действующими строительными нормами и правилами;
М (морозостойкое исполнение) - для районов со среднемесячной температурой воздуха в январе ниже минус 20 °C температура при испытаниях на долговечность - минус 55 °C в соответствии с действующими строительными нормами и правилами.
3.3. Условное обозначение уплотнительной ленты должно состоять из торговой марки (наименования в соответствии со стандартом организации или технической документацией изготовителя), класса уплотнительной ленты по пределу водонепроницаемости и цифр в виде дроби, где в числителе указана ширина ленты, мм, в знаменателе - диапазон оптимальных размеров (или оптимальный размер) уплотняемых зазоров, мм, и обозначения настоящего стандарта.
Примеры условного обозначения
- ленты торговой марки "XXX", класса А по показателю предела водонепроницаемости, шириной 20 мм, предназначенной для уплотнения зазоров шириной от 8 до 20 мм:
XXX А 20/8-20 ГОСТ Р 53338-2009
- ленты торговой марки "YYY", класса Б по показателю предела водонепроницаемости, шириной 20 мм, предназначенной для уплотнения зазоров шириной 8 мм:
YYY Б 20/8 ГОСТ Р 53338-2009
В договоре, паспорте и другой документации на уплотнительные ленты рекомендуется дополнительно указывать вид уплотнительной ленты по морозостойкости, а также другую техническую информацию (в том числе фактические значения предела водонепроницаемости уплотнительных лент, подтвержденные результатами испытаний, температурный интервал применения и сведения по сертификации).
4. Технические требования
4.1. Уплотнительные ленты должны изготовляться в соответствии с требованиями настоящего стандарта, стандартов организаций-изготовителей, по технологической документации, утвержденной в установленном порядке.
4.2. Уплотнительные ленты представляют собой предварительно сжатый эластичный пористый материал на основе полиуретана в виде ленты, как правило, прямоугольного сечения, пропитанный специальными составами (см. рисунок 1). На одну из сторон уплотнительной ленты наносят клеевой слой, который может быть армирован стеклонитью (или другим материалом), и защищенный антиадгезионной пленкой.
1 - полиуретановая основа; 2 - клеевой слой,
армированный стеклонитью (или без армирования);
3 - защитная антиадгезионная пленка;
4 - боковая пропитка; S - ширина;
H - максимальная толщина при свободном расширении;
h - рабочая толщина в сжатом состоянии
Рисунок 1. Конструкция уплотнительных лент
