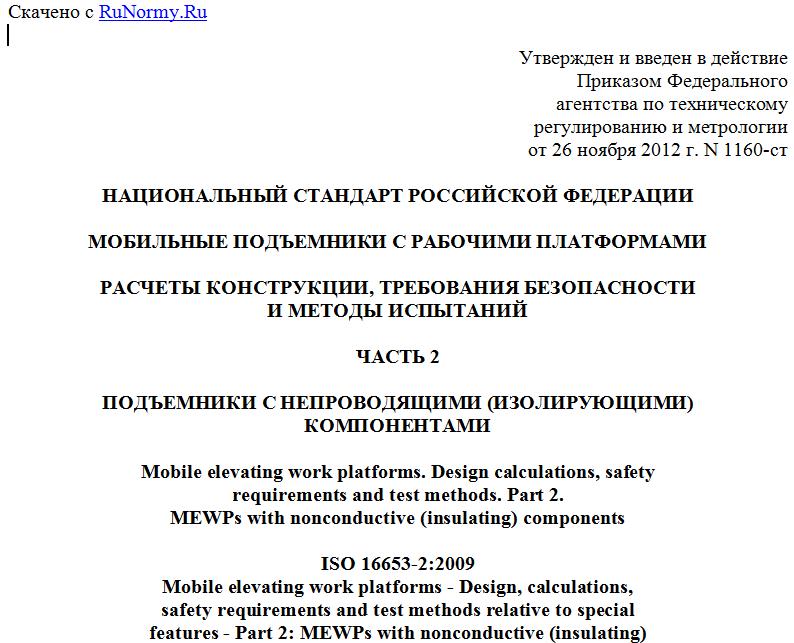

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1160-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МОБИЛЬНЫЕ ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ
РАСЧЕТЫ КОНСТРУКЦИИ, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 2
ПОДЪЕМНИКИ С НЕПРОВОДЯЩИМИ (ИЗОЛИРУЮЩИМИ) КОМПОНЕНТАМИ
Mobile elevating work platforms. Design calculations, safety
requirements and test methods. Part 2.
MEWPs with nonconductive (insulating) components
ISO 16653-2:2009
Mobile elevating work platforms - Design, calculations,
safety requirements and test methods relative to special
features - Part 2: MEWPs with nonconductive (insulating)
components
(MOD)
ГОСТ Р 55181-2012
(ИСО 16653-2:2009)
Группа Г86
ОКС 53.020.99,
ОКП 48 3700
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН Некоммерческой организацией "Межотраслевой фонд "Сертификация подъемно-транспортного оборудования и услуг по техническому обслуживанию и ремонту машин ("ПТОУ-Фонд") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 438 "Подъемники с рабочими платформами"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1160-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 16653-2:2009 "Передвижные подъемные рабочие платформы (MEWP). Конструкция, расчет, требования безопасности и методы испытаний специальных характеристик. Часть 2. MEWP с непроводящими (изолирующими) компонентами" (ISO 16653-2:2009 "Mobile elevating work platforms - Design, calculations, safety requirements and test methods relative to special features - Part 2: MEWPs with nonconductive (insulating) components)". При этом потребности национальной экономики Российской Федерации учтены в дополнительных пунктах, подпунктах, которые выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Целью настоящего стандарта является установление требований для защиты людей и объектов от риска опасных факторов, связанных с эксплуатацией мобильных подъемников с рабочими платформами (МПРП), в конструкции которых применены электроизолированные (непроводящие) компоненты.
Требования настоящего стандарта дополняют или вносят поправки в требования ГОСТ Р 53037.
Требования безопасности настоящего стандарта разработаны с условием проведения технического обслуживания МПРП во время эксплуатации в соответствии с инструкциями производителя, условиями работы, частотой эксплуатации и применимыми нормами.
Предполагается, что МПРП будут проходить ежедневную проверку перед началом работы и не будут вводиться в эксплуатацию до тех пор, пока не будет обеспечено исправное и работоспособное состояние всех необходимых устройств управления и защитных устройств.
Требования безопасности, предусмотренные в настоящем стандарте, не являются единственным возможным решением. Допускается любое другое решение, обеспечивающее такой же уровень безопасности.
1. Область применения
Настоящий стандарт распространяется на мобильные подъемники с рабочими платформами (далее - МПРП) по ГОСТ Р 53037, в конструкции которых применены непроводящие (изолирующие) компоненты.
Настоящий стандарт устанавливает специальные требования безопасности к данным МПРП в развитие и дополнение требований безопасности, регламентированных ГОСТ Р 53037.
Требования настоящего стандарта направлены на электрозащиту персонала от непреднамеренного контакта с любыми узлами электрических установок, находящихся под напряжением.
Стандарт не распространяется на МПРП, разработанные для проведения работ под напряжением [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52064-2003 Подъемники с рабочими платформами. Термины и определения
ГОСТ Р 53037-2008 (ИСО 16368:2003) Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования безопасности, испытания (ИСО 16368:2003 "Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования по безопасности, методы испытаний", MOD)
ГОСТ Р 53984-2010 (ИСО 18893:2004) Мобильные подъемники с рабочими платформами. Требования безопасности и контроль технического состояния при эксплуатации (ИСО 18893:2004 "Мобильные подъемные рабочие платформы. Принципы безопасности, проверка, техническое обслуживание, ремонт и эксплуатация", MOD)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53037, а также следующие:
3.1 система изоляции шасси: Система непроводящих (изолирующих) компонентов, установленная между ходовой частью и конструкцией, поддерживающей верхнюю непроводящую (изолирующую) стрелу.
Примечание - При правильном техническом обслуживании такая система может обеспечивать изоляцию ходовой части в случае непреднамеренного контакта секции передвижной подъемной платформы (МПРП), расположенной между верхней непроводящей (изолирующей) стрелой и указанной системой, с проводами или другими устройствами, находящимися под напряжением.
3.2 уровень электрической изоляции: Уровень электрической изоляции фазы относительно земли (заземления), обеспечиваемый непроводящими (изолирующими) компонентами верхней стрелы и выраженный в максимальном номинальном напряжении электроустановки (линии или оборудования) в случае непреднамеренного контакта с данной установкой выше места расположения непроводящего (изолирующего) элемента со стороны рабочей платформы МПРП.
Примечания
1 Уровень электрической изоляции устанавливается организацией, ответственной за эксплуатацию мобильных подъемников с рабочими платформами (МПРП).
2 Уровень электрической изоляции ограничивается напряжением в электрических распределительных системах (46 кВ и менее).
3.3 изолирующая прокладка: Вставка, изготовленная из непроводящего (изолирующего) материала и соответствующая размеру внутренней части рабочей платформы.
3.4 неразрушающие испытания: Проведение испытаний устройств или их элементов различными способами без изменения оригинальных компонентов таким образом, чтобы сохранялась их функциональность.
Примечание - К таким испытаниям относятся методы акустической эмиссии (AE), магнитно-порошковый (MT), проникающих жидкостей (PT), а также ультразвуковая диагностика (UT), рентгенография (RT), диэлектрический метод (DT) и визуальный осмотр (VT).
4. Перечень рисков
Риски, определенные с помощью процедуры оценки рисков, представлены в таблице 1.
Таблица 1
Перечень рисков
Риски Соответствующие пункты настоящего стандарта
1 Опасность поражения электрическим током в результате: -
1.1 Электрического контакта (прямого или непрямого) 5.4.2, 5.4.3, 5.5
2 Риск, вызванный (временным) отсутствием и/или неправильным расположением средств, имеющих отношение к безопасности, например: -
2.1 Предупредительных знаков и сигналов 7.3.2
2.2 Необходимого оборудования и приспособлений для безопасной регулировки и/или обслуживания 8.1
3 Маркировки 7.3
