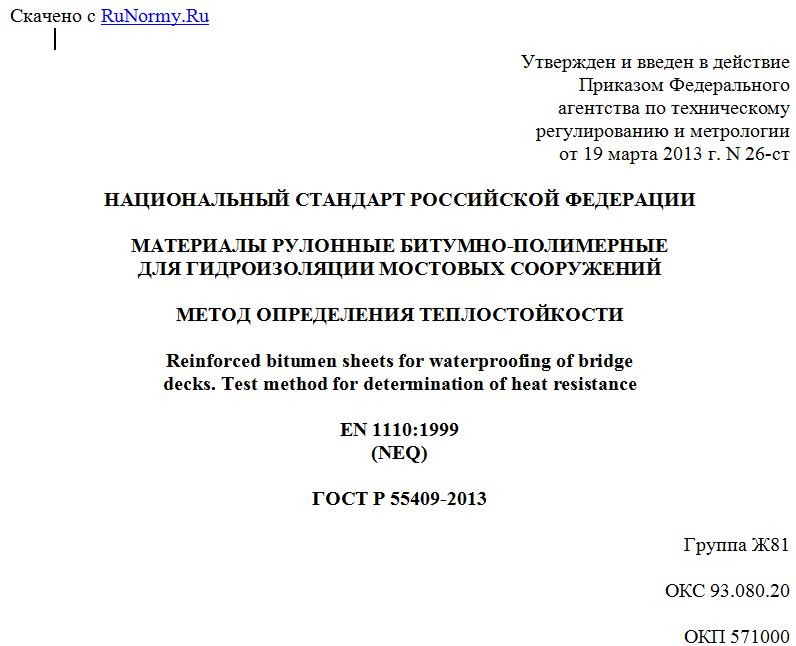

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 марта 2013 г. N 26-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ РУЛОННЫЕ БИТУМНО-ПОЛИМЕРНЫЕ
ДЛЯ ГИДРОИЗОЛЯЦИИ МОСТОВЫХ СООРУЖЕНИЙ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОСТОЙКОСТИ
Reinforced bitumen sheets for waterproofing of bridge
decks. Test method for determination of heat resistance
EN 1110:1999
(NEQ)
ГОСТ Р 55409-2013
Группа Ж81
ОКС 93.080.20
ОКП 571000
Дата введения
1 июня 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Инновационный технический центр" (ООО "Инновационный технический центр").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2013 г. N 26-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 1110:1999 "Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение теплостойкости" (EN 1110:1999 "Flexible sheets for waterproofing - Bitumen sheets for roof waterproofing - Determination of flow resistance at elevated temperature", NEQ).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на рулонные битумно-полимерные материалы, применяемые при гидроизоляции мостовых сооружений, и устанавливает методику определения теплостойкости этих материалов.
Настоящий стандарт не распространяется на безосновные материалы.
Примечание. Результаты испытаний на теплостойкость не следует использовать для сравнения материалов различной структуры, а также для прогнозирования поведения материалов при повышенных температурах в реальных условиях эксплуатации, вследствие существенного влияния на результат испытаний ряда дополнительных параметров (вида покровных слоев, толщины полотна материала, типа и расположения основы, вида и количества минеральной посыпки на лицевой стороне материала), которые при проведении испытаний, установленных в настоящем стандарте, не учитываются.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008 Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55400-2013 Материалы рулонные битумно-полимерные для гидроизоляции мостовых сооружений. Метод определения гибкости при низких температурах
ГОСТ Р ЕН 13416-2008 <*> Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия.
--------------------------------
<*> Отменен, с 01.07.2013 пользоваться ГОСТ EN 13416-2011.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. теплостойкость: Способность покровных слоев образца материала, подвешенного в вертикальном положении при заданной температуре, смещаться относительно основы под действием собственного веса не более чем на 2 мм.
3.2. предельное значение теплостойкости: Минимальная температура, при которой достигается смещение относительно основы под действием собственного веса, равное 2 мм, по крайней мере одного из покровных слоев вертикально подвешенного образца материала в заданных условиях испытания.
3.3. смещение покровного слоя: Максимальное расстояние между нижними краями двух маркировочных линий, одна из которых наносится в виде прямой линии на поверхность соответствующей стороны образца материала перед началом испытания, а вторая аналогичная линия между теми же точками, привязанными к основе материала, наносится по окончании испытания, при этом первая линия размечается таким образом, чтобы у подвешенного в вертикальном положении образца она оказалась ориентирована горизонтально.
4. Требования к средствам измерений, вспомогательным
устройствам, материалам, реактивам
При выполнении измерений применяют следующие средства измерений, вспомогательные устройства и реактивы в зависимости от применяемого способа удаления защитной пленки:
- климатическая камера с циркуляцией воздуха (без подачи воздуха извне), обеспечивающая поддержание постоянной заданной температуры с погрешностью не более +/- 2 °C в диапазоне от 80 до 200 °C. При открывании дверцы камеры на 30 с восстановительный период для достижения заданной температуры не должен превышать 5 мин;
- морозильная камера, обеспечивающая охлаждение образцов до температуры определения их гибкости по ГОСТ Р 55400 при удалении с них защитной пленки;
- клеящая лента, пригодная для удаления защитной пленки с охлажденных образцов;
- устройство для подачи на образец струи сжатого воздуха через сопло диаметром 0,5 мм при избыточном давлении воздуха перед соплом не более , используемое в целях удаления с испытываемых образцов защитной пленки;
- газовая горелка;
- термодатчик (термопара или термометр сопротивления), связанный с наружным электронным индикатором, обеспечивающий измерение температуры с погрешностью не более +/- 1 °C в заданном интервале температур;
- приспособление для подвешивания образца (например, зажим) шириной не менее 100 мм, обеспечивающее закрепление образца по всей ширине и его подвешивание в вертикальном положении в климатической камере (см. рисунок 1);
- оптический измерительный инструмент (например, измерительная лупа) с ценой деления не более 0,1 мм;
- устройство для пробивания круглых отверстий в основе материала и вставки металлических пистонов, имеющих внутреннее отверстие диаметром 4 мм;
- пистоны со сквозным внутренним отверстием диаметром 4 мм, закрепляемые в пробитых в основе материала отверстиях, пригодные для однозначного позиционирования на образце устройства для нанесения маркировочной линии как на лицевой (обращенной у смотанной в рулон ленты внутрь рулона), так и нижней (противоположной лицевой) сторонах образца, посредством штифтов, входящих в отверстия пистонов;
- устройство для нанесения маркировочной линии (пример такого устройства показан на рисунке 1), обеспечивающее однозначное позиционирование на образцах материала при нанесении линий, воспроизводимое при повторных установках с погрешностью не более +/- 0,1 мм, при выполнении условий, указанных в 8.3.5;
- прибор для черчения тушью линий шириной не более 0,5 мм;
- белая водостойкая тушь;
- силиконизированная бумага.
1 - приспособление для подвешивания образца; 2 - образец;
3 - первая маркировочная линия; 4 - вторая маркировочная
линия; 5 - металлический пистон с внутренним
диаметром 4 мм; 6 - участок с удаленным покровным слоем;
7 - максимальное расстояние между маркировочными
линиями ; 8 - прямая кромка
Рисунок 1. Образец, приспособление для его подвешивания
и устройство для нанесения маркировочной линии
5. Метод измерений
Измерения проводятся на образцах, вырубленных из полосы материала, отобранной для испытания, которые выдерживают в вертикальном положении при заданной температуре в течение заданного времени. Измеряют смещение покровных слоев относительно основы на лицевой и нижней сторонах образца, которое не должно превышать 2 мм.
