"ГОСТ Р 55678-2013. Национальный стандарт Российской Федерации. Оборудование детских спортивных площадок. Безопасность конструкции и методы испытаний спортивно-развивающего оборудования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

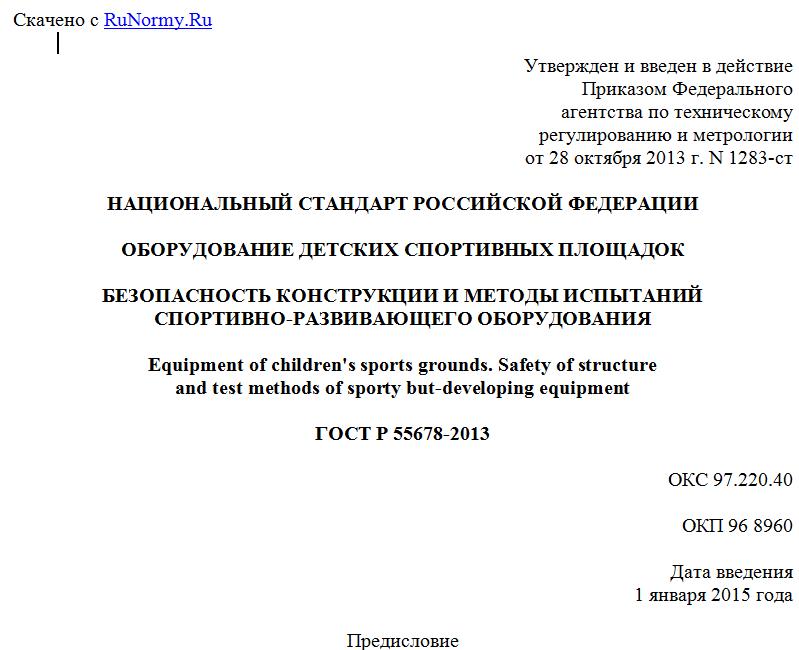

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2013 г. N 1283-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОБОРУДОВАНИЕ ДЕТСКИХ СПОРТИВНЫХ ПЛОЩАДОК

БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ
СПОРТИВНО-РАЗВИВАЮЩЕГО ОБОРУДОВАНИЯ

Equipment of children's sports grounds. Safety of structure
and test methods of sporty but-developing equipment

ГОСТ Р 55678-2013

ОКС 97.220.40

ОКП 96 8960

Дата введения
1 января 2015 года

Предисловие

1. Разработан Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт").
2. Внесен Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1283-ст.
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт распространяется на спортивно-развивающее оборудование детских спортивных площадок (далее - оборудование), предназначенное для индивидуального и коллективного пользования. Настоящий стандарт устанавливает требования к безопасности конструкции и методам испытаний оборудования.
Оборудование не рассчитано на использование детьми в возрасте до 7 лет.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 55677-2013 Оборудование детских спортивных площадок. Безопасность конструкции и методы испытаний. Общие требования
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Спортивно-развивающее оборудование: оборудование, предназначенное для сохранения и укрепления здоровья, развития психофизических способностей детей в процессе их осознанной двигательной активности (см. рисунок 1).



Рисунок 1. Примеры спортивно-развивающего оборудования

3.2. Перекладина: конструкция, состоящая из стального стержня, размещенного на прочно закрепленных вертикальных стойках.
3.3. Параллельные брусья: конструкция, состоящая из двух параллельных горизонтальных жердей, размещенных на прочно закрепленных вертикальных стойках.
3.4. Кольца: два металлических или деревянных кольца, подвешенные параллельно друг другу на высоте.
3.5. Тренажер: оборудование, предназначенное для развития и тренировки различных частей тела и мышц ребенка.
3.6. Баскетбольный щит: специальный щит, оборудованный кольцом и сеткой, размещаемый на высоте для игры с мячом.
3.7. Оборудование для лазания: оборудование, которое позволяет ребенку перемещаться по его поверхности или внутри его с использованием рук и ног.
3.8. Шведская стенка: оборудование, состоящее из вертикальных стоек с поперечными округлыми перекладинами.
3.9. Бревно: горизонтальный брус, размещенный на опорах, для тренировок и выполнения упражнений на равновесие.

4. Классификация оборудования

4.1. Спортивно-развивающее оборудование по конструктивно-функциональным признакам подразделяют на следующие виды:
- перекладины;
- параллельные брусья;
- тренажеры;
- баскетбольные щиты;
- кольца;
- оборудование для лазания;
- бревно.

5. Требования безопасности

5.1. Требования безопасности для перекладин
5.1.1. Классификация перекладин
Перекладины подразделяют в соответствии с таблицей 1.

Таблица 1

Классификация перекладин

Тип Рисунок Описание оборудования
1 Перекладина, установленная и закрепленная в углублениях площадки
2 Перекладина, установленная и закрепленная с помощью фундаментных болтов на поверхности площадки
3 Перекладина, установленная на поверхности площадки и закрепленная тросами

5.1.2. Элементы конструкции и размеры перекладин
Элементы конструкции перекладин приведены на рисунке 2. Размеры перекладин приведены в таблице 2.



1 - перекладина; 2 - стойка

Рисунок 2. Перекладина

Таблица 2

Размеры перекладины

В миллиметрах

Высота перекладины h Ширина перекладины b Диаметр перекладины d
700 - 2800 800 - 2600 28 - 41

5.1.3. Требования безопасности
5.1.3.1. Конструкция перекладины должна соответствовать общим требованиям безопасности согласно ГОСТ Р 55677.
5.1.3.2. Перекладина должна выдерживать сосредоточенную горизонтальную нагрузку (3800 +/- 5) Н, прикладываемую к середине перекладины при испытаниях устойчивости по А.1 (см. Приложение А).
5.1.3.3. Отклонение перекладины в вертикальном направлении должно составлять не более (100 +/- 10) мм при воздействии сосредоточенной вертикальной нагрузки (2000 +/- 5) Н, прикладываемой к середине перекладины при испытаниях на прочность по А.2 (см. Приложение А).
5.1.3.4. Перекладина должна выдерживать сосредоточенную вертикальную нагрузку (2000 +/- 5) Н без остаточного отклонения в вертикальном направлении при испытаниях по проверке наличия остаточного прогиба по А.3 (см. Приложение А).
5.1.3.5. Перекладина должна выдерживать сосредоточенную вертикальную нагрузку (4750 +/- 5) Н, прикладываемую к середине перекладины при оценке несущей способности по А.4 (см. Приложение А).
5.2. Требования безопасности для параллельных брусьев
5.2.1. Классификация параллельных брусьев
Параллельные брусья подразделяют в соответствии с таблицей 3.

Таблица 3

Классификация параллельных брусьев
