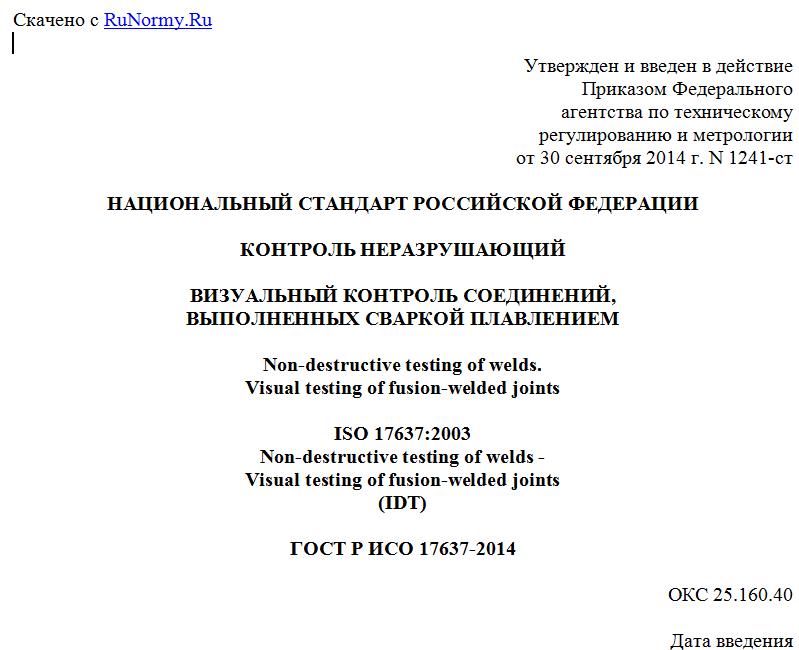

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2014 г. N 1241-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
ВИЗУАЛЬНЫЙ КОНТРОЛЬ СОЕДИНЕНИЙ,
ВЫПОЛНЕННЫХ СВАРКОЙ ПЛАВЛЕНИЕМ
Non-destructive testing of welds.
Visual testing of fusion-welded joints
ISO 17637:2003
Non-destructive testing of welds -
Visual testing of fusion-welded joints
(IDT)
ГОСТ Р ИСО 17637-2014
ОКС 25.160.40
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен ФГУП "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2014 г. N 1241-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 17637:2003 "Контроль неразрушающий. Визуальный контроль соединений, выполненных сваркой плавлением" (ISO 17637:2003 "Non-destructive testing of welds - Visual testing of fusion-welded joints").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
ИСО 17637 был подготовлен Техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", ПК 5 "Испытания и контроль сварных швов".
1. Область применения
Настоящий стандарт распространяется на визуальный контроль соединений металлических материалов, выполненных сваркой плавлением, и на визуальный контроль подготовки соединений под сварку.
2. Условия контроля и технические средства
Освещенность поверхности должна составлять не менее 350 люкс, рекомендуется 500 люкс.
При контроле следует обеспечить расстояние от глаз до поверхности примерно 600 мм и угол зрения не менее 30° (см. рисунок 1).
--------------------------------
<а> Область расположения глаз.
Рисунок 1. Доступ для контроля
Следует учитывать возможность дистанционного контроля с использованием зеркал, перископов, волокнистых оптических кабелей или камер, если доступ для контроля в соответствии с рисунком 1 невозможен или дистанционный контроль предписан в применяемом стандарте.
Для выявления дефектов может использоваться дополнительный источник света, чтобы увеличить контрастность и четкость.
Если результат визуального контроля подвергается сомнению, его следует дополнить другими методами неразрушающего контроля.
Примеры технических средств для проведения визуального контроля приведены в Приложении А.
3. Квалификация персонала
Визуальный контроль сварных соединений и оценка его результатов для окончательной приемки должны проводиться квалифицированным персоналом. Рекомендуется, чтобы персонал был аттестован в соответствии с ИСО 9712 или аналогичным ему стандартом, действующим в конкретной отрасли промышленности.
4. Визуальный контроль
4.1. Общие положения
Настоящий стандарт не устанавливает область распространения визуального контроля. Она должна быть определена заранее, например путем ссылки на применяемый стандарт или стандарт на продукцию.
Персонал, осуществляющий визуальный контроль, должен иметь доступ к необходимой документации.
Визуальный контроль до сварки, во время сварки и выполненного сварного шва должен проводиться, пока еще возможен физический доступ для контроля. Визуальный контроль может включать контроль обработки поверхности.
4.2. Визуальный контроль подготовки соединения под сварку
Если требуется визуальный контроль до сварки, следует удостовериться в том, что:
a) форма и размеры подготовленных кромок соответствуют техническим требованиям к процедуре сварки (WPS);
b) подготовленные под сварку кромки и прилегающие поверхности являются чистыми и обработка поверхности выполнена в соответствии с применяемым стандартом или стандартом на продукцию;
c) свариваемые детали правильно зафиксированы по отношению друг к другу в соответствии с чертежами или инструкциями.
4.3. Визуальный контроль во время сварки
Если требуется визуальный контроль во время сварки, следует удостовериться в том, что:
a) каждый валик или слой металла сварного шва зачищен перед выполнением следующего прохода, особое внимание следует обращать на переходы от наплавленного металла к основному металлу;
b) отсутствуют видимые дефекты, например трещины или раковины; если обнаруживаются дефекты, о них следует сообщить, чтобы до наплавки следующего валика было предпринято корректирующее действие;
c) переходы между сварочными валиками и между сварным швом и основным металлом таковы, что при выполнении следующего прохода будет обеспечено необходимое сплавление;
d) глубина и форма разделки соответствуют WPS или первоначальной разделке при полном удалении подлежащего исправлению сварного шва;
e) сварной шов соответствует первоначальным требованиям WPS после любых необходимых исправлений/корректирующего действия.
4.4. Визуальный контроль выполненного сварного шва
4.4.1. Общие положения
Выполненный сварной шов следует проверить на соответствие требованиям технической документации, стандарта на продукцию или приемочных требований, например на соответствие ИСО 5817 или ИСО 10042. Выполненные сварные швы следует проверить по крайней мере на соответствие требованиям, приведенным в 4.4.2 - 4.4.5.
4.4.2. Зачистка и отделка
Сварной шов следует проверить, чтобы удостовериться в том, что:
a) весь шлак удален вручную или механическим способом во избежание сокрытия дефектов;
b) нет отпечатков от применения ручного инструмента;
c) предотвращен чрезмерный нагрев соединения при шлифовании, отсутствуют следы шлифования, обеспечена равномерность формы сварного шва, если предъявляются требования к его отделке;
d) в подвергаемых отделке угловых и стыковых сварных соединениях шов плавно, без смещения сопрягается с основным металлом.
Если обнаружены дефекты (вызванные отделкой или другими факторами), о них следует сообщить, чтобы были приняты корректирующие действия.
4.4.3. Форма и размеры
Сварной шов следует проверить, чтобы удостовериться в том, что:
a) форма и высота выпуклости сварного шва удовлетворяют приемочным требованиям (см. 4.4.1);
b) поверхность сварного шва является нормальной: рисунок, шаг чешуйчатости сварного шва и его внешний вид являются удовлетворительными; расстояние между последним слоем и основным металлом или подлежащие измерению, где это требуется, расстояния между валиками сварного шва соответствует WPS;
c) ширина сварного шва является постоянной на всей длине и удовлетворяет приемочным требованиям, приведенным на чертеже или в стандарте (см. 4.4.1); разделка стыкового шва полностью заполнена.
4.4.4. Корень и поверхность сварного соединения
Доступные для осмотра элементы сварного соединения, то есть корень одностороннего стыкового шва и поверхность сварного соединения следует проверить на наличие отклонений от приемочных требований (см. 4.4.1).
Сварное соединение следует проверить, чтобы удостовериться в том, что:
a) проплавление, вогнутость корня, прожоги и усадки на всем протяжении односторонних стыковых швов находятся в пределах приемочных требований;
b) любой подрез находится в пределах приемочных требований;
c) любые дефекты, такие как трещины или поры на поверхности сварного шва или зоны термического влияния, обнаруженные с использованием при необходимости оптических средств, удовлетворяют приемочным требованиям;
d) любые детали, которые были временно приварены к изделию, чтобы способствовать изготовлению или сборке, но препятствуют выполнению его функций, удалены без повреждения изделия; область, где фиксировалась дополнительная деталь, должна быть проверена на отсутствие трещин;
e) следы от возбуждения дуги находятся в пределах приемочных требований.
4.4.5. Термическая обработка после сварки
После термической обработки могут потребоваться дополнительные испытания.
4.5. Визуальный контроль исправленных сварных швов
4.5.1. Общие положения
Если сварные швы полностью или частично не удовлетворяют приемочным требованиям и необходимо их исправление сваркой, до ее проведения необходимо проверить соответствие требованиям 4.5.2 и 4.5.3.
