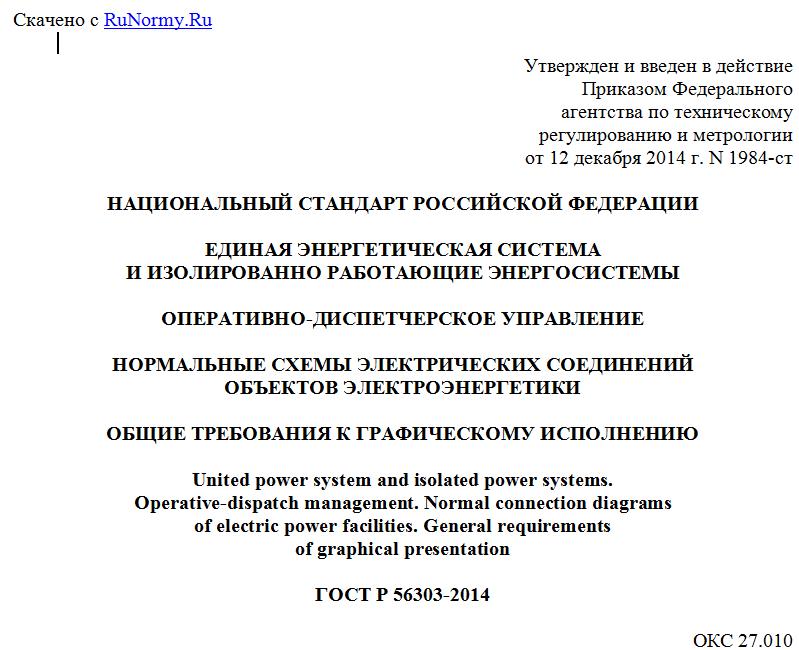

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 1984-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ
НОРМАЛЬНЫЕ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ОБЪЕКТОВ ЭЛЕКТРОЭНЕРГЕТИКИ
ОБЩИЕ ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ИСПОЛНЕНИЮ
United power system and isolated power systems.
Operative-dispatch management. Normal connection diagrams
of electric power facilities. General requirements
of graphical presentation
ГОСТ Р 56303-2014
ОКС 27.010
ОКП 01 1000
Дата введения
1 сентября 2015 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Системный оператор Единой энергетической системы", Открытым акционерным обществом "Энергетический институт им. Г.М. Кржижановского", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 1984-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1 Область применения
Настоящий стандарт устанавливает правила выполнения нормальных схем электрических соединений объектов электроэнергетики и временных нормальных схем электрических соединений объектов электроэнергетики.
Настоящий стандарт также содержит общие требования к разработке, согласованию и утверждению нормальных (временных нормальных) схем электрических соединений объектов электроэнергетики.
Настоящий стандарт предназначен для системного оператора и субъектов оперативно-диспетчерского управления в технологически изолированных территориальных электроэнергетических системах (далее - субъекты оперативно-диспетчерского управления в электроэнергетике), собственников и иных законных владельцев электростанций и объектов электросетевого хозяйства, входящих в состав Единой энергетической системы России или технологически изолированных территориальных электроэнергетических систем Российской Федерации, вне зависимости от их формы собственности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 нормальная схема электрических соединений объекта электроэнергетики: Схема электрических соединений объекта электроэнергетики, на которой все коммутационные аппараты и заземляющие разъединители изображаются в положении, соответствующем нормальному режиму работы объекта электроэнергетики.
3.1.2 временная нормальная схема электрических соединений объекта электроэнергетики: Схема электрических соединений объекта электроэнергетики, на которой все коммутационные аппараты и заземляющие разъединители изображаются в положении, соответствующем их нормальному коммутационному состоянию на предстоящий этап жизненного цикла строящегося (реконструируемого) объекта электроэнергетики.
Примечание - Термин "схема" обозначает нормальную схему электрических соединений объекта электроэнергетики, временную нормальную схему электрических соединений объекта электроэнергетики.
3.1.3 диспетчерское наименование: Точное название объекта электроэнергетики (электростанции, подстанции, переключательного пункта, линии электропередачи), основного и вспомогательного оборудования объекта электроэнергетики, устройств релейной защиты и автоматики, средств диспетчерского и технологического управления, оборудования автоматизированных систем диспетчерского управления, которое однозначно определяет оборудование или устройство в пределах одного объекта электроэнергетики и объект электроэнергетики в пределах операционной зоны диспетчерского центра.
Примечания
1 Диспетчерские наименования объектов электроэнергетики и оборудования должны быть указаны на нормальных схемах электрических соединений объекта электроэнергетики, утверждаемых его собственником или иным законным владельцем.
2 Применение диспетчерских наименований линии электропередачи, основного и вспомогательного оборудования объекта электроэнергетики, устройств релейной защиты и автоматики, средств диспетчерского и технологического управления, оборудования автоматизированных систем диспетчерского управления обязательно при разработке оперативной документации, ведении оперативных переговоров, производстве переключений в электроустановках и т.д.
3.1.4 линия электрической связи: Условное графическое обозначение электрической связи, показывающее путь прохождения электрического тока.
3.2 В настоящем стандарте применены следующие сокращения:
ЛЭП - линия электропередачи;
УГО - условное графическое обозначение.
4 Требования к выполнению схем
4.1 Общие требования
4.1.1 Схемы необходимо выполнять в электронном виде с использованием графического редактора, позволяющего выполнять экспорт изображения без потери качества в кроссплатформенный формат электронных документов.
4.1.2 После выполнения схемы в электронном виде для ее дальнейшего согласования, утверждения и использования в работе осуществляется исполнение схемы в цветном виде на бумажном носителе при помощи средств копировальной техники.
4.1.3 Для наглядности и удобства пользования допускается выполнение схемы на бумажном носителе на нескольких листах одного формата. При этом каждая схема на бумажном носителе должна быть оформлена как самостоятельный документ.
Для нормальных схем электрических соединений и временных нормальных схем электрических соединений на отдельных листах допускается выполнять схемы собственных нужд объектов электроэнергетики.
При выпуске схемы на бумажном носителе на нескольких листах в основной надписи кроме наименования схемы должно быть указано название соответствующей части объекта электроэнергетики.
4.2 Форматы
4.2.1 Форматы листов схем необходимо выбирать в соответствии с требованиями, установленными в ГОСТ 2.301, при этом основные форматы должны быть предпочтительны дополнительным.
При выборе форматов следует учитывать:
- объем и сложность отображаемой информации;
- необходимую степень детализации;
- условия хранения и обращения схем;
- возможность обработки схем средствами вычислительной техники.
Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования.
4.2.2 В правом нижнем углу схемы должна располагаться основная надпись. Порядок выполнения основной надписи для нормальной схемы электрических соединений и временной нормальной схемы электрических соединений, а также порядок ее заполнения приведен в приложении А.
4.3 Построение
4.3.1 Схема выполняется без соблюдения масштаба, действительное пространственное расположение функциональных частей не учитывают или учитывают приближенно, если для них отсутствуют отдельные указания.
4.3.2 УГО элементов и соединяющие их линии электрической связи следует располагать на схеме таким образом, чтобы обеспечивать наилучшее представление о структуре и взаимодействии функциональных частей.
4.3.3 Расстояние (просвет) между двумя соседними линиями УГО должно быть не менее половины шага модульной сетки.
Расстояние между соседними параллельными линиями электрической связи должно быть не менее двух шагов модульной сетки. Расстояние между отдельными УГО должно быть не менее одного шага модульной сетки.
Расстояние между текстовыми надписями и УГО должно быть не менее одного шага модульной сетки.
4.4 Графические обозначения
4.4.1 При выполнении схем применяют УГО элементов, приведенные в таблице Б.1 (приложение Б), а также построенные на их основе.
При необходимости допускается применять нестандартизованные УГО. При применении нестандартизованных УГО на схеме необходимо привести соответствующие пояснения.
4.4.2 На одной схеме следует применять один выбранный вариант УГО, для которого установлено несколько допустимых (альтернативных) вариантов
