"ГОСТ Р 56235-2014. Национальный стандарт Российской Федерации. Заявление и проверка характеристик изоляции воздушного шума звукоизоляционных изделий"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

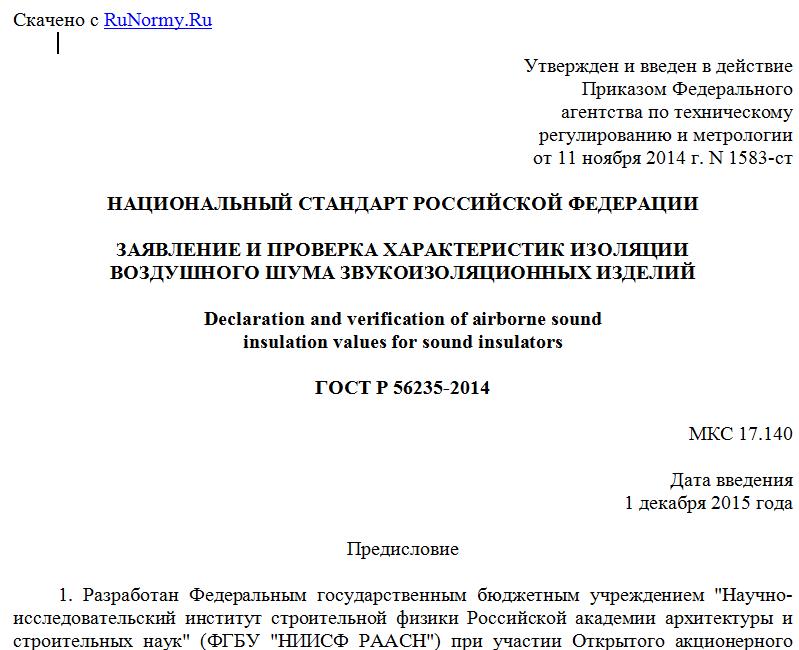

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 ноября 2014 г. N 1583-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗАЯВЛЕНИЕ И ПРОВЕРКА ХАРАКТЕРИСТИК ИЗОЛЯЦИИ
ВОЗДУШНОГО ШУМА ЗВУКОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ

Declaration and verification of airborne sound
insulation values for sound insulators

ГОСТ Р 56235-2014

МКС 17.140

Дата введения
1 декабря 2015 года

Предисловие

1. Разработан Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (ФГБУ "НИИСФ РААСН") при участии Открытого акционерного общества "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД").
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1583-ст.
4. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

В документации и рекламных проспектах фирм - изготовителей звукоизоляционных изделий приводятся значения изоляции воздушного шума в виде индексов изоляции или третьоктавных спектров. При этом для каждой величины указывают, как правило, по одному значению, подразумевая, очевидно, что это наименьшее значение параметра звукоизоляции, превышение которого гарантируется изготовителем для представляемого ассортимента изделий.
Методы измерения изоляции воздушного шума в третьоктавных полосах со среднегеометрическими частотами 100 - 3150 Гц установлены ГОСТ 27296, а процедура определения по ним индекса изоляции - СНиП 23-103 и СП 51.13330. Вместе с тем отсутствуют стандартные методы установления и подтверждения указанных в документах значений параметров изоляции, которые можно было бы использовать для проведения сертификации поставляемой на рынок продукции. В настоящее время при сертификации возможна лишь проверка удовлетворения нормативным значениям индекса изоляции воздушного шума внутренними ограждающими конструкциями жилых и общественных зданий, установленным сводом правил СП 51.13330.
Кроме того, как отмечено во введении к Международному стандарту ИСО 140-2, невозможно детально с исчерпывающей полнотой задать конструкцию испытательного оборудования или описать свойства полученного звукового поля. Поэтому в межгосударственном стандарте ГОСТ 27296 и национальных стандартах серии ГОСТ Р ИСО 10140-2, ГОСТ Р ИСО 10140-4, ГОСТ Р ИСО 10140-5 установлены лишь общие обязательные требования к испытательному оборудованию и процедурам измерений. Результаты измерений в каждой конкретной испытательной лаборатории зависят от ее оснащенности, особенностей методики измерений, квалификации персонала, конструкции и технических деталей испытательной установки и от других, неподдающихся строгому учету факторов. Эти обстоятельства в совокупности со статистическим характером звуковых полей в помещениях приводят к неопределенностям в результатах, вызванным случайными и систематическими воздействиями.
Влияние случайных воздействий может быть определено и учтено с помощью повторения независимых измерений при одинаковых условиях.
Систематические воздействия (связанные, например, с размерами и формой испытательных помещений, условиями монтажа испытуемого образца, калибровкой измерительной аппаратуры) не могут быть определены с помощью какой-либо простой процедуры.
ГОСТ 27296 и ГОСТ Р 10140-2 позволяют оценивать неопределенность результатов измерений, получаемых стандартными методами испытаний в одной испытательной лаборатории в условиях повторяемости. Значение суммарной расширенной неопределенности следует указывать при заявлении значений характеристик изоляции поставляемых на рынок изделий в технической документации на изделие.
Наличие кроме заявленного значения также и суммарной стандартной неопределенности, с которой оно было определено, позволяет предложить метод его проверки и подтверждения гарантий изготовителя, что и является смыслом сертификационных испытаний звукоизоляционных изделий.
Целью настоящего стандарта является установление требований к заявлению и проверке заявленных значений характеристик изоляции воздушного шума. Неопределенность измерений оценивается в соответствии с ГОСТ Р 54500.3-2011. Для проверки заявленного значения характеристики изоляции используется метод, соответствующий двухступенчатому плану контроля, аналогичный методу по ГОСТ 27408, применяемому при проверке заявленных значений шумовых характеристик машин и оборудования.

1. Область применения

Настоящий стандарт распространяется на строительные звукоизоляционные изделия (далее - изделия), предназначенные для применения внутри зданий и на местности.
Стандарт устанавливает
- требования к заявлению характеристик изоляции воздушного шума изделий;
- требования к установлению и метод определения заявленных значений;
- требования и метод для проверки заявленных значений;
- данные, которые следует включать в техническую и эксплуатационную документацию при заявлении характеристик изоляции воздушного шума.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54500.3-2011 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
ГОСТ Р 54931-2012 Экраны акустические для железнодорожного транспорта. Технические требования
ГОСТ Р ИСО 10140-2-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума
ГОСТ 27296-2012 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерений
ГОСТ 27408-87 Шум. Методы статистической обработки результатов определения и контроля уровня шума, излучаемого машинами
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 27408-87, ГОСТ Р 54500.3-2011, а также следующие термины с соответствующими определениями.
3.1. Строительное звукоизоляционное изделие: искусственная преграда, устанавливаемая на пути распространения звука в зданиях и на местности, характеристики изоляции воздушного шума которой могут быть определены в лабораторных условиях.
Примечание. Примерами изделий являются стеновые и другие панели, перекрытия, перегородки, ограждения, акустические экраны, а также их элементы, например окно, дверь, сборка акустической панели со стойками для акустического экрана и подобные им серийно выпускаемые строительные изделия и элементы инженерного оборудования зданий.

3.2. Изделия данного типа: совокупность изделий, изготовленных по одной и той же конструкторской и технологической документации, имеющих единое обозначение, указываемое на изделии и приводимое в технической документации.
3.3. Изоляция воздушного шума R, дБ: величина, равная десяти десятичным логарифмам отношения звуковой мощности, падающей на испытуемый элемент, к звуковой мощности, излучаемой другой стороной испытуемого элемента.
Примечание. Величина R зависит от частоты. Поэтому ее характеризуют значениями в частотных полосах: в третьоктавных полосах частот R1/3oct или в октавных полосах частот Roct (см. 4.1).

3.4. Индекс изоляции воздушного шума Rw, дБ: величина, служащая для оценки одним числом изоляции воздушного шума ограждающей конструкцией.
3.5. Звукоизоляция окна RAтран., дБ: величина, служащая для оценки одним числом изоляции внешнего шума, создаваемого городским транспортом, при передаче его внутрь помещения через окно.
3.6. Измеренное значение изоляции воздушного шума Rm, дБ: значение характеристики изоляции воздушного шума, определенное с помощью измерений по результатам испытаний образцов изделий стандартными лабораторными методами или по методикам, утвержденным в установленном порядке.
Примечание. Измеренное значение до определения заявленного значения округлению не подлежит.

3.7. Заявление о характеристиках изоляции воздушного шума: внесение изготовителем в техническую документацию на изделие или поставщиком в сопроводительную документацию информации о способности изделия изолировать падающий на него звук.
Примечание 1. Указанная информация должна быть подтверждена соответствующим протоколом испытаний, выполненных в аккредитованной испытательной лаборатории. Рекомендуемые формы протоколов испытаний приведены в Приложении А.
Примечание 2. Правилами добровольных систем сертификации может быть предусмотрено указание характеристик звукоизоляции в отдельном документе (имеющем, например, название "Заявление о характеристиках изоляции воздушного шума"), дополняющем техническую документацию и содержащем формулировки, приведенные в п. 4.3.

3.8. Заявленное значение характеристики изоляции воздушного шума Rd, дБ: нижняя граница интервала охвата, в пределах которого с заданной вероятностью (уровнем доверия) будет находиться большая часть распределения значений характеристики изоляции воздушного шума, определенная по результатам испытаний образцов изделия и округленная до ближайшего целого.
Примечание. Rd рассчитывают по формуле

Rd = Rm - U, (1)

где U - расширенная стандартная неопределенность результата испытаний образцов изделия, соответствующая заданному уровню доверия, дБ.

4. Величины и сведения, подлежащие заявлению

4.1. Заявлению подлежат значения одной или нескольких величин из числа следующих характеристик изоляции воздушного шума:
- изоляция воздушного шума в третьоктавных полосах частот R1/3oct;
- изоляция воздушного шума в октавных полосах частот Roct;
Для просмотра документа целиком скачайте его >>>
