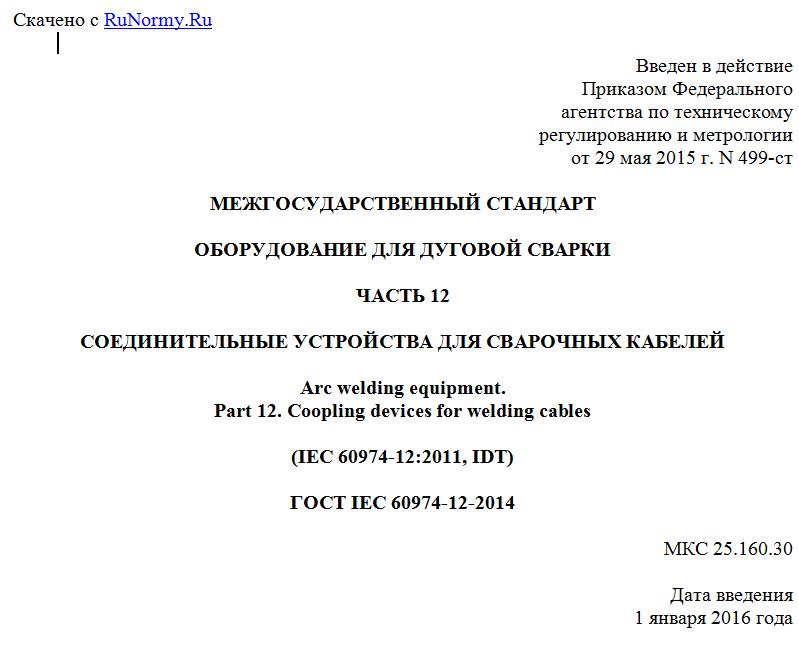

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2015 г. N 499-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ДЛЯ ДУГОВОЙ СВАРКИ
ЧАСТЬ 12
СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ СВАРОЧНЫХ КАБЕЛЕЙ
Arc welding equipment.
Part 12. Coopling devices for welding cables
(IEC 60974-12:2011, IDT)
ГОСТ IEC 60974-12-2014
МКС 25.160.30
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГАУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Научно-производственной фирмой "Инженерный и технологический сервис" (НПФ "ИТС"), Обществом с ограниченной ответственностью "Шторм" (ООО "Шторм") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 499-ст межгосударственный стандарт ГОСТ IEC 60974-12-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60974-12:2011 Arc welding equipment - Part 12: Coopling devices for welding cables (Оборудование для дуговой сварки. Часть 12. Соединительные устройства для сварочных кабелей).
Международный стандарт разработан техническим комитетом по стандартизации TC 26 "Электросварка" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на соединительные устройства сварочных кабелей, используемых при дуговой сварке и родственных процессах, которые предназначены для соединения и разъединения кабелей без использования специального инструмента.
Настоящий стандарт устанавливает требования к безопасности и рабочим характеристикам соединительных устройств.
Настоящий стандарт не распространяется на соединительные устройства для подводной сварки.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
IEC 60050-151 International Electrotechnical Vocabulary - Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Глава 151: Электрические и магнитные устройства)
IEC 60529 Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (Код IP)]
IEC 60974-1 Arc welding equipment - Part 1: Welding power sources (Оборудование для дуговой сварки. Часть 1. Источники сварочного тока)
3. Термины и определения
В настоящем стандарте применены термины в соответствии с IEC 60050-151 и IEC 60974-1, а также следующие термины с соответствующими определениями:
3.1 соединительное устройство (coupling device): Устройство, служащее для соединения двух сварочных кабелей или подключения кабеля к сварочному оборудованию
3.2 стопорные детали (retaining means): Механические приспособления, которые удерживают соединительное устройство в рабочем положении и предотвращают непреднамеренное нарушение контакта
3.3 напряжение зажигания и стабилизации дуги (arc striking and stabilizing voltage): Напряжение, подаваемое в сварочную цепь для зажигания или поддержания горения дуги
4. Условия окружающей среды
Соединительное устройство должно обеспечивать работоспособность в следующих условиях окружающей среды:
a) диапазон температур окружающего воздуха:
в процессе эксплуатации: от -10 °C до +40 °C;
b) относительная влажность воздуха: до 90% при 20 °C.
Соединительное устройство должно обеспечивать хранение и транспортировку при температуре окружающего воздуха от -20 °C до +55 °C без нарушения функциональных и рабочих характеристик.
5. Типовые испытания
5.1 Условия проведения испытаний
Все типовые испытания должны проводиться на одном и том же новом и полностью собранном соединительном устройстве.
Все типовые испытания должны проводиться при температуре окружающего воздуха от 10 °C до 40 °C.
Требования к точности измерительных приборов:
a) электроизмерительные приборы: класс 1 (+/- 1% от полного значения шкалы), за исключением измерений сопротивления изоляции и диэлектрической прочности, в отношении которых точность приборов не определена, но должна учитываться в результатах измерений;
b) приборы для измерения температуры: +/- 2 К.
5.2 Последовательность испытаний
Типовые испытания должны проводиться в следующей последовательности:
a) внешний осмотр;
b) повышение температуры, см. 8.1;
c) прочность на раздавливание, см. 9.5;
d) сопротивление изоляции, см. 7.2;
e) диэлектрическая прочность, см. 7.3.
Другие типовые испытания по настоящему стандарту, не упомянутые выше, могут проводиться в любой удобной последовательности.
6. Обозначение
Обозначение соединительного устройства определяется диапазоном площадей поперечного сечения соединяемых сварочных кабелей. Величины испытательного тока при температуре окружающего воздуха 40 °C, указанные в таблице 1, соответствуют максимальному сечению кабеля. Соединительное устройство должно обеспечивать крепление кабеля с минимальной площадью поперечного сечения в соответствии с таблицей 1. Для расширения диапазона применения соединительного устройства величина минимального сечения может быть уменьшена.
Таблица 1
Взаимосвязь между испытательным током соединительного
устройства и площадью поперечного сечения сварочных кабелей
Диапазон площадей поперечного сечения, мм2 Испытательный ток соединительного устройства при цикле нагрузки 60%, А
До 10 125
От 10 до 16 150
От 16 до 25 200
От 25 до 35 250
От 35 до 50 300
