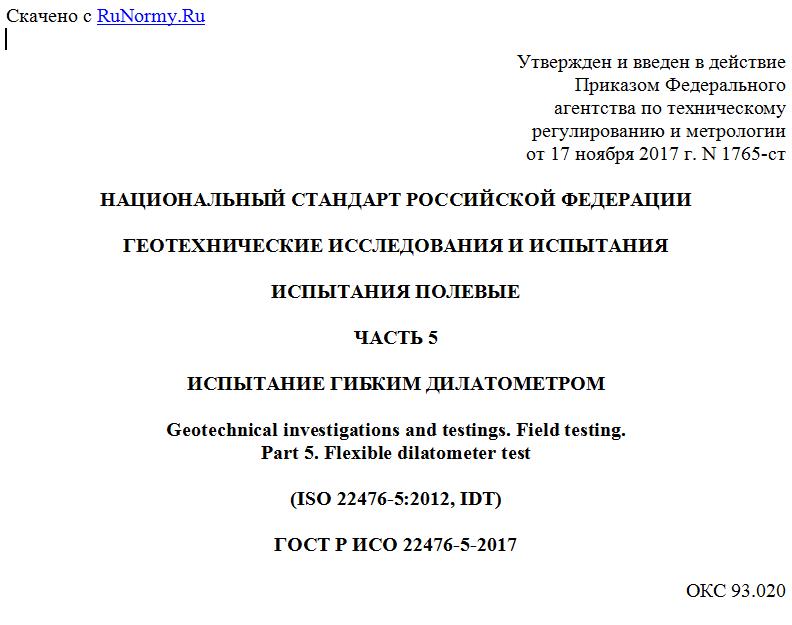

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2017 г. N 1765-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ
ИСПЫТАНИЯ ПОЛЕВЫЕ
ЧАСТЬ 5
ИСПЫТАНИЕ ГИБКИМ ДИЛАТОМЕТРОМ
Geotechnical investigations and testings. Field testing.
Part 5. Flexible dilatometer test
(ISO 22476-5:2012, IDT)
ГОСТ Р ИСО 22476-5-2017
ОКС 93.020
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2017 г. N 1765-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22476-5:2012 "Геотехнические исследования и испытания. Полевые испытания. Часть 5. Испытание с применением гибкого дилатометра" (ISO 22476-5:2012 "Geotechnical investigation and testing - Field testing - Part 5: Flexible dilatometer test", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Результаты испытаний с применением дилатометра используют для вычислений деформации при условии, что диапазон приложенных напряжений соответствует диапазону нагрузок от возводимого сооружения. Региональный опыт обычно позволяет откорректировать результаты данных испытаний. Кроме того, для оценки испытаний доступны результаты идентификации и классификации грунта по образцам, отобранным из каждой скважины в соответствии с ИСО 14689-1. Также имеются результаты идентификации и классификации каждого отдельного слоя грунта (ИСО 14688-1 и ИСО 14689-1) в пределах всей заданной глубины исследования [см. ЕН 1997-2:2007, пункты 2.4.1.4(2) P, 4.1(1) P и 4.2.3(2) P].
1. Область применения
Настоящий стандарт определяет требования к оборудованию, выполнению испытаний с применением гибкого дилатометра и соответствующей отчетности.
Примечание 1 - Настоящий стандарт предъявляет требования к испытаниям с применением дилатометра как части геотехнических исследований и испытаний в соответствии с ЕН 1997-1 [1] и ЕН 1997-2 [2].
Настоящий стандарт распространяется на испытания в грунтах средней пластичности, на которые процесс бурения не оказывает неблагоприятного влияния.
Настоящий стандарт применим к четырем процедурам проведения испытания с использованием гибкого дилатометра.
Настоящий стандарт распространяется на испытания на глубине до 1800 м, проводимые как на суше, так и на шельфе.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие нормативные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных - последнее издание (включая все изменения к нему).
ISO 10012, Measurement management systems - Requirements for measurement process and measuring equipment (Системы средств измерений. Требования к процессам измерения и измерительному оборудованию)
ISO 14688-1, Geotechnical investigation and testing - identification and classification of soil. Part 1: Identification and description (Геотехнические исследования и испытания. Идентификация и классификация грунта. Часть 1. Идентификация и описание)
ISO 14689-1, Geotechnical investigation and testing - identification and classification of rock - Part 1: Identification and description (Геотехнические исследования и испытания. Идентификация и классификация скальной породы. Часть 1. Идентификация и описание)
ISO 22475-1, Geotechnical investigation and testing - Sampling methods and groundwater measurements - Part 1: Technical principles for execution (Геотехнические исследования и испытания. Методы отбора проб и измерения подземных вод. Часть 1. Технические принципы для выполнения)
EN 791, Drillrigs - Safety (Буровые установки. Безопасность)
EN 996, Pilling equipment - Safety requirements (Оборудование для забивки свай. Требования безопасности)
ENV 13005:1999, Guide to the expression of uncertainty in measurement (Руководство по выражению неопределенности измерения)
3. Термины, определения и обозначения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 гибкий дилатометр (flexible dilatometer): Цилиндрический гибкий зонд, который может расширяться под действием жидкости или газа под давлением и который содержит преобразователи (датчики) для измерения перемещений гибкой мембраны и давления во внутренней полости.
3.1.2 оборудование для испытания гибким дилатометром (equipment for flexible dilatometer test): Полный комплект оборудования, которое необходимо для проведения испытания с применением гибкого дилатометра, в том числе: зонд, гидравлический насос или газ под высоким давлением в баллонах, измерительный блок и кабели, чтобы подсоединять зонд к измерительному блоку, и соединительные линии к гидравлическому насосу или газовому баллону.
Примечание 1 - Не включено оборудование, необходимое для доставки гибкого дилатометрического зонда к месту проведения испытания.
3.1.3 дилатометрическое зондирование (dilatometer sounding): Целая серия последовательных испытаний в данной скважине, т.е. формирование по глубине дилатометрических карманов и выполнение в них испытаний с применением дилатометра.
3.1.4 дилатометрический испытательный карман (dilatometer test pocket): Цилиндрическая полость с круглым поперечным сечением, пробуренная в грунте для размещения в ней дилатометрического зонда.
3.1.5 испытание с применением гибкого дилатометра (flexible dilatometer test): Процесс расширения гибкого дилатометра с передачей давления через гибкую мембрану на стенку кармана с измерением соответствующего расширения в зависимости от давления и времени (см. рисунок 1).
1 - поверхность земли; 2 - стенка ствола скважины;
3 - карман; 4 - расширяющийся зонд дилатометра;
p - приложенное давление; A-A осевое сечение;
B-B поперечное сечение
Рисунок 1 - Пример испытания с применением
