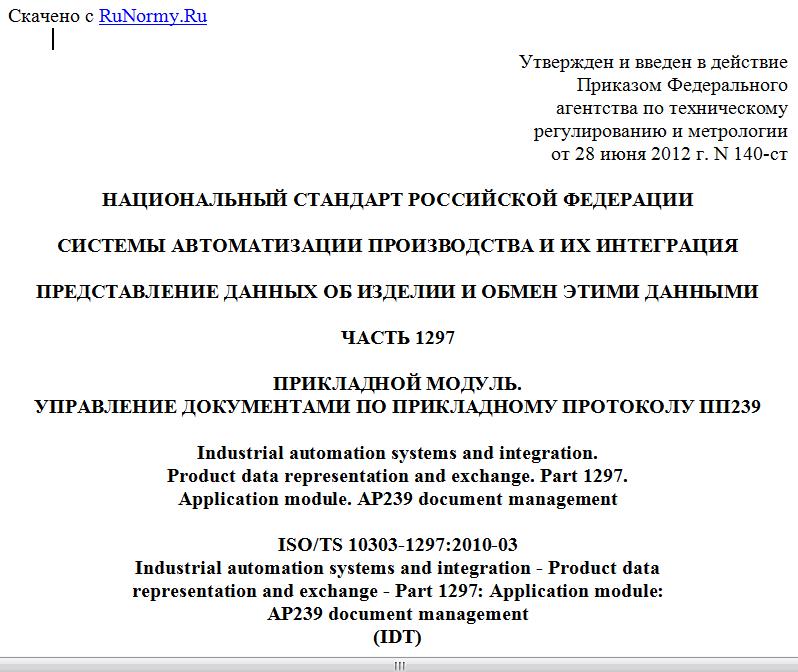

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2012 г. N 140-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1297
ПРИКЛАДНОЙ МОДУЛЬ.
УПРАВЛЕНИЕ ДОКУМЕНТАМИ ПО ПРИКЛАДНОМУ ПРОТОКОЛУ ПП239
Industrial automation systems and integration.
Product data representation and exchange. Part 1297.
Application module. AP239 document management
ISO/TS 10303-1297:2010-03
Industrial automation systems and integration - Product data
representation and exchange - Part 1297: Application module:
AP239 document management
(IDT)
ГОСТ Р ИСО/ТС 10303-1297-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2012 г. N 140-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1297:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1297. Прикладной модуль. Управление документами по прикладному протоколу ПП239" (ISO/TS 10303-1297:2010-03, Industrial automation systems and integration - Product data representation and exchange - Part 1297: Application module: AP239 document management).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для нейтрального обмена файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления и классификации документов и информации о документах, относящихся к данным об изделии, данным о работе, информации о документах или другим документам. В данном модуле для обеспечения возможности классификации и представления документов, информацию о документах и управленческой информации используется функциональность следующих прикладных модулей:
- "Управление документами" (ИСО 10303-1290);
- "Информация о ресурсах управления по прикладному протоколу ПП239" (ИСО 10303-1289);
- "Сообщение" (ИСО 10303-1270);
- "Конверт" (ИСО 10303-1265);
- "Права на информацию (ИСО 10303-1241);
- "Определение состояния" (ИСО 10303-1255);
- "Наблюдаемое состояние" (ИСО 10303-1256).
Модуль "Управление документами" обеспечивает представление:
- информации, идентифицирующей документы (объекты Document) и версии документов (объекты Document_version);
- средств для назначения документов (объекты Document_assignment) или частей документов (объекты Partial_document_assignment) данным об изделии или действий.
Примечание - Определение данных об изделии или работе, которым назначается документ или часть документа, обеспечивается за счет расширения списков выбора (объектов documented_element_select) в других модулях;
- определений версий документов в цифровом (объекты Digital_document_definition) или физическом (объекты Physical_document_definition) формате;
- цифровых файлов (объекты Digital_file), хранящихся на электронном накопительном устройстве, или нецифровых печатных документов (объекты Hardcopy);
- взаимосвязей между файлами (объекты File_relationship) или определениями документов (объекты Document_definition_relationship);
- назначения характеристик конкретному представлению версии документа или файла (объекты Assigned_document_property).
Модуль "Управление документами" обеспечивает определение документа. Документ определяется как блок информации, который может быть упакован для поставки на отдельном носителе. Примерами документов являются:
- чертежи;
- отчеты;
- стандарты;
- базы данных;
- прикладное программное обеспечение;
- конструкторская документация;
- модели систем автоматизации проектирования;
- отчеты в виде компьютерных файлов;
- видеоролики;
- магнитные ленты.
Документ может быть представлен совокупностью цифровых файлов, которые совместно представляют весь документ.
Представлениями электронных документов являются совокупности цифровых файлов, которые совместно представляют единый документ.
Пример - Весь документ целиком может быть представлен совокупностью растровых файлов, совокупностью файлов, соответствующих Международному стандарту обмена графической информацией (IGES-файлов), или комбинированная совокупность растровых и IGES-файлов.
Представлениями неэлектронных документов являются множества страниц, листов, карт или других носителей вместе с записанной на них информацией, которые совместно представляют единый документ. Документ может иметь несколько представлений, некоторые из которых могут быть электронными, а другие - нет. Все представления одной версии конкретного документа должны соответствовать информационному содержанию данного документа; форматы (как электронный, так и воспринимаемый визуально) могут меняться, но их содержимое должно оставаться неизменным. Разные форматы являются разными представлениями данного документа.
Пример - Примерами нецифровых файлов являются комплекты технических чертежей, схемы разводки печатных плат, микрофиши или дискеты.
Модуль "Управление документами" обеспечивает для документов возможность прикрепления, установления связи или ссылки на ограниченный набор метаданных, таких как автор, дата, название версии, тип и метод кодирования. Кроме того, данный модуль предоставляет возможность классифицировать документы, а также хранить определения документов, которые могут быть сгенерированы непосредственно из данных, хранящихся в любом формате. При этом обеспечивается возможность выбирать документы из файла, включая рисунки, фотографии, видео и результаты запросов к данным, хранящимся в любом формате. Модуль "Управление документами" позволяет оперировать с информацией, содержащейся в интеллектуальных документах.
Модуль "Информация о ресурсах управления по прикладному протоколу ПП239" обеспечивает представление и классификацию управленческой информации, которая может применяться к документам или данным об изделии или работе. Чтобы расширить возможность классификации документов и информации о документах, а также обеспечить возможность классификации и представления управленческой информации, данный модуль объединяет функциональность следующих прикладных модулей:
- "Информация о ресурсах управления" (ИСО 10303-1288);
- "Классификация атрибутов" (ИСО 10303-1246);
- "Задание классификации" (ИСО 10303-1114);
- "Внешний класс" (ИСО 10303-1275);
- "Назначение идентифицирующего кода" (ИСО 10303-1021);
- "Теория множеств" (ИСО 10303-1210).
Модуль "Информация о ресурсах управления" предоставляет другим модулям возможность задавать для данных об изделиях и работах управленческую информацию о:
- дате и времени;
- работниках и организациях;
- согласованиях;
- идентификаторах объектов;
- сертификатах и контрактах;
- идентификации языка;
