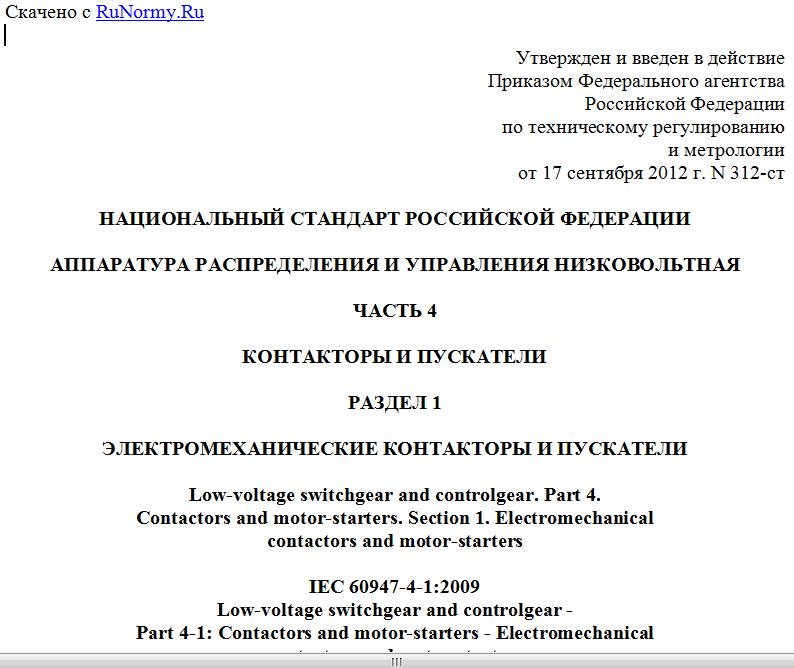

Утвержден и введен в действие
Приказом Федерального агентства
Российской Федерации
по техническому регулированию
и метрологии
от 17 сентября 2012 г. N 312-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 4
КОНТАКТОРЫ И ПУСКАТЕЛИ
РАЗДЕЛ 1
ЭЛЕКТРОМЕХАНИЧЕСКИЕ КОНТАКТОРЫ И ПУСКАТЕЛИ
Low-voltage switchgear and controlgear. Part 4.
Contactors and motor-starters. Section 1. Electromechanical
contactors and motor-starters
IEC 60947-4-1:2009
Low-voltage switchgear and controlgear -
Part 4-1: Contactors and motor-starters - Electromechanical
contactors and motor-starters
(MOD)
ГОСТ Р 50030.4.1-2012
(МЭК 60947-4-1:2009)
ОКС 29.100.20
Дата введения
1 июля 2013 года
Предисловие
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "ВНИИэлектроаппарат" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства Российской Федерации по техническому регулированию и метрологии от 17 сентября 2012 г. N 312-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60947-4-1:2009 "Низковольтная аппаратура распределения и управления. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели" (IEC 60947-4-1:2009 "Low-voltage switchgear and controlgear - Part 4-1: Contactors and motor-starters - Electromechanical contactors and motor-starters").
При этом разделы 1 - 9 и Приложения A - K полностью идентичны, а Приложения ДА и ДБ дополняют их с учетом потребностей национальной экономики Российской Федерации и требований национальных стандартов.
5. Взамен ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
Введение
Настоящий стандарт представляет собой модифицированный текст международного стандарта МЭК 60947-4-1:2009 "Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели".
В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и выделен курсивом. В тексте соответствующие ссылки выделены курсивом.
Сведения о ссылочных международных стандартах, не введенных в качестве национальных или при отсутствии соответствующих национальных стандартов, приведены в Приложении "Библиография".
Настоящий стандарт имеет отличия от действующего ГОСТ Р 50030.4.1-2002, связанные с принятыми изменениями, дополнениями и новым изданием МЭК 60947-4-1:2009. В том числе:
- введены дополнительные технические требования и методы испытаний к контакторам и пускателям с электронным управлением;
- исключены испытания при минус 5 °C и плюс 20 °C для тепловых реле перегрузки, не компенсированных для температуры окружающего воздуха;
- дополнены условия испытаний согласно вновь введенным Приложениям;
- подраздел 9.4, испытания на ЭМС: разъяснены критерии соответствия и преемственность с ГОСТ Р 50030.1 для уровня жесткости наносекундных импульсных помех (подпункт 9.4.2.4, таблица 14);
- Приложение B, испытание для : изменена длительность подачи напряжения при испытании на электрическую прочность изоляции с 5 на 60 с;
- Приложение B, коммутационная износостойкость: усовершенствованы статистические методы;
- введены новые Приложения E, F, G, H, I, J, K.
Настоящий стандарт может быть использован при оценке соответствия низковольтных комплектных устройств распределения и управления требованиям технических регламентов.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ И ЦЕЛЬ
1.1. Область применения
Настоящий стандарт распространяется на аппараты всех видов, перечисленные в 1.1.1 и 1.1.2, главные контакты которых предполагается присоединять к цепям номинальным напряжением не выше 1000 В переменного или 1500 В постоянного тока.
Контакторы и пускатели, указанные в стандарте, не предназначены для отключения токов короткого замыкания. Поэтому соответствующая защита от коротких замыканий (см. 9.3.4) должна осуществляться частью установки, но не обязательно контактором или пускателем.
Согласно этим положениям стандарт содержит требования к:
- контакторам, связанным с аппаратами для защиты от перегрузок и/или коротких замыканий;
- пускателям, связанным с отдельными аппаратами для защиты от коротких замыканий и/или отдельными аппаратами для защиты от коротких замыканий и встроенными аппаратами для защиты от перегрузок;
- контакторам и пускателям, в оговоренных условиях комбинируемые с собственными аппаратами для защиты от коротких замыканий.
Такие комбинации, например комбинированные или защищенные пускатели, рассматривают как один аппарат.
Автоматические выключатели и комбинации с плавкими предохранителями, используемые в функции аппаратов для защиты от коротких замыканий в комбинированных и защищенных пускателях, должны удовлетворять требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3.
Стандарт распространяется на аппараты, перечисленные ниже:
1.1.1. Контакторы переменного и постоянного тока
Контакторы переменного и постоянного тока, предназначенные для замыкания и размыкания электрических цепей, а в комбинации с соответствующими реле (см. 1.1.2) и для защиты этих цепей от возможных рабочих перегрузок.
Примечание. Контакторы, комбинируемые с соответствующими реле и предназначенные для защиты от коротких замыканий, должны дополнительно отвечать требованиям ГОСТ Р 50030.2 к автоматическим выключателям.
Настоящий стандарт также распространяется на органы управления контакторных реле и контакты, управляющие исключительно цепью катушки контактора.
Контакторы или пускатели с электромагнитом электронного управления также подпадают под действие настоящего стандарта.
1.1.2. Пускатели переменного тока
Реле перегрузки для пускателей, в том числе полупроводниковые с расширенными функциями или без них согласно Приложению H, должны отвечать требованиям настоящего стандарта.
1.1.2.1. Пускатели переменного тока для прямого непосредственного пуска (с полным напряжением)
Пускатели, предназначенные для пуска двигателя, разгона его до номинальной скорости, защиты двигателя и подключенных к нему цепей от рабочих перегрузок и отключения питания двигателя.
Настоящий стандарт распространяется также на реверсивные пускатели.
1.1.2.2. Пускатели переменного тока на пониженном напряжении
Пускатели переменного тока на пониженном напряжении, предназначенные для пуска двигателя, его разгона до номинальной скорости путем подачи сетевого напряжения на выводы двигателя через более чем одну ступень присоединения или постепенного повышения напряжения, подаваемого на выводы, для защиты двигателя и подключенных к нему цепей от рабочих перегрузок и отключения питания двигателя.
Для управления последовательными срабатываниями при переходе от одного этапа к другим могут предусматриваться автоматические переключатели. Такие переключатели могут выполняться, например, как контакторные реле с выдержкой времени или логические электрические реле с нормируемой выдержкой времени, минимальные расцепители тока или автоматические регуляторы ускорения (см. 5.10).
1.1.2.2.1. Пускатели со схемой звезда - треугольник
Пускатели со схемой звезда - треугольник, предназначенные для пуска трехфазного двигателя в соединении звездой, обеспечения его непрерывной работы в соединении треугольником, защиты двигателя и подключенных к нему цепей от рабочих перегрузок и отключения питания двигателя.
Пускатели со схемой звезда - треугольник, соответствующие настоящему стандарту, не предназначены для быстрого реверсирования двигателя и поэтому не могут применяться в категории AC-4.
Примечание. В соединении звездой ток в сети и вращающий момент двигателя приблизительно втрое меньше, чем в соединении треугольником. Поэтому пускатели со схемой звезда - треугольник используют, когда необходимо ограничить обусловленный пуском пиковый ток или из-за приводимого механизма вращающий момент при пуске. Типичные кривые пускового тока, пускового вращающего момента двигателя и момента сопротивления приводимого механизма представлены на рисунке 1.
- ток в схеме звезды; - ток в схеме треугольника; CM - вращающий момент двигателя; CR - вращающий момент нагрузки
Рисунок 1. Типичные кривые тока и вращающего момента
при пуске по схеме звезда - треугольник (см. 1.1.2.2.1)
1.1.2.2.2. Двухступенчатые автотрансформаторные пускатели
Двухступенчатые автотрансформаторные пускатели, предназначенные для пуска и разгона асинхронного двигателя из положения покоя с пониженным
