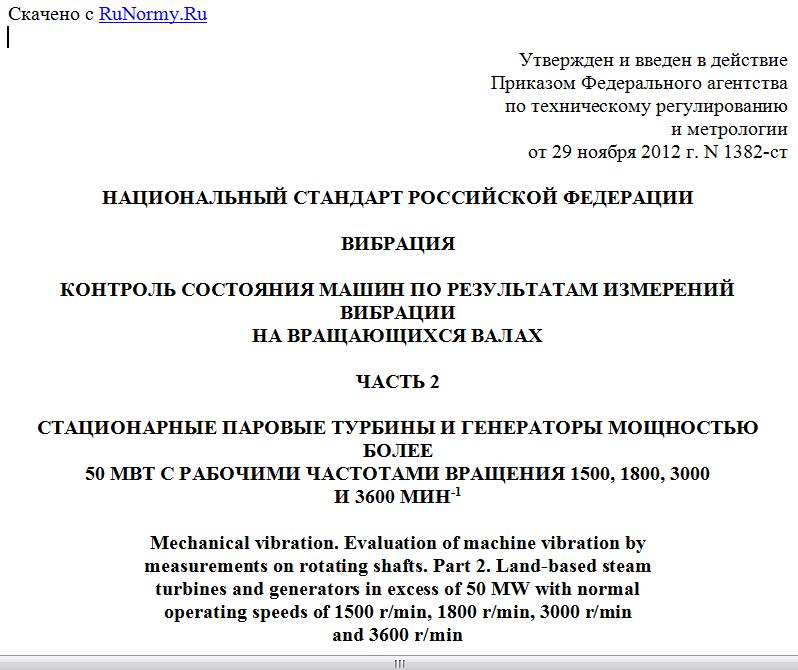

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1382-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
КОНТРОЛЬ СОСТОЯНИЯ МАШИН ПО РЕЗУЛЬТАТАМ ИЗМЕРЕНИЙ ВИБРАЦИИ
НА ВРАЩАЮЩИХСЯ ВАЛАХ
ЧАСТЬ 2
СТАЦИОНАРНЫЕ ПАРОВЫЕ ТУРБИНЫ И ГЕНЕРАТОРЫ МОЩНОСТЬЮ БОЛЕЕ
50 МВТ С РАБОЧИМИ ЧАСТОТАМИ ВРАЩЕНИЯ 1500, 1800, 3000
И 3600 МИН-1
Mechanical vibration. Evaluation of machine vibration by
measurements on rotating shafts. Part 2. Land-based steam
turbines and generators in excess of 50 MW with normal
operating speeds of 1500 r/min, 1800 r/min, 3000 r/min
and 3600 r/min
ISO 7919-2:2009
Mechanical vibration - Evaluation of machine vibration by
measurements on rotating shafts - Part 2: Land-based steam
turbines and generators in excess of 50 MW with normal
operating speeds of 1500 r/min, 1800 r/min, 3000 r/min
and 3600 r/min
(MOD)
ГОСТ Р 55263-2012
(ИСО 7919-2:2009)
Группа Т34
ОКС 17.160
27.040
29.160.40
Дата введения
1 декабря 2013 года
Предисловие
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1382-ст.
4. Настоящий стандарт является модифицированным по отношению международному стандарту ИСО 7919-2:2009 "Вибрация. Оценка состояния машин по результатам измерения вибрации на вращающихся валах. Часть 2. Стационарные паровые турбины и генераторы мощностью более 50 МВт с рабочими частотами вращения 1500, 1800, 3000 и 3600 мин-1" (ISO 7919-2:2009 "Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 2: Land-based steam turbines and generators in excess of 50 MW with normal operating speeds of 1500 r/min, 1800 r/min, 3000 r/min and 3600 r/min") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Общие требования к контролю вибрационного состояния машин разных видов по результатам измерений вибрации на вращающихся валах установлены ГОСТ ИСО 7919-1. Настоящий стандарт распространяет рекомендации ГОСТ ИСО 7919-1 на оценку вибрационного состояния крупных паровых турбин и генераторов по результатам измерений радиальной вибрации вала в точках внутри подшипников или в максимальной близости от них. Результаты измерений в этих точках способны достаточно полно характеризовать общее вибрационное состояние машин. Установленные стандартом критерии оценки вибрационного состояния обобщают опыт эксплуатации машин данного вида.
Настоящим стандартом установлены два критерия оценки вибрационного состояния машины, работающей в установившемся режиме: на основе абсолютных значений вибрации и на основе изменения этих значений. Кроме того, приведены критерии оценки вибрационного состояния по результатам измерений в неустановившемся (переходном) режиме работы машины.
Вибрацию на вращающихся валах не следует рассматривать в качестве единственного источника информации о вибрационном состоянии машины. При контроле состояния крупных паровых турбин и генераторов измерения на вращающихся валах принято дополнять измерениями вибрации на невращающихся частях. Требования к таким измерениям установлены в [4] и [5].
Методы оценки, установленные настоящим стандартом, основаны на измерении вибрации в широкой полосе частот. По мере совершенствования технологий контроля состояния машин все большее распространение получают измерения в узких полосах частот и спектральный анализ вибрации. Однако в настоящем стандарте критерии оценки вибрационного состояния по измерениям узкополосной вибрации не установлены. Более подробная информация о контроле состояния машин по различным характеристикам вибрации приведена в [11] и [12].
По сравнению с примененным международным стандартом ИСО 7919-2:2009 настоящий стандарт дополнен следующими положениями, учитывающими отечественный опыт эксплуатации машин данного вида:
- рекомендацией измерять вибрацию вала машин мощностью свыше 500 МВт с двух сторон протяженного подшипника (раздел 3);
- определением понятия установившегося режима работы машины (примечание в подразделе 4.1);
- числовым критерием допустимости наведенной вибрации (подраздел 4.1);
- установлен предельный срок превышения вибрацией уровня ПРЕДУПРЕЖДЕНИЕ (подпункт 4.2.3.1);
- значение максимально допустимого порогового уровня ПРЕДУПРЕЖДЕНИЕ снижено со значения, в 1,25 раза превосходящего значение границы между зонами B и C, до значения границы между этими зонами (подпункт 4.2.3.2);
- значение максимально допустимого порогового уровня ОСТАНОВ снижено со значения, в 1,25 раза превосходящего значение границы между зонами C и D, до значения границы между этими зонами (подпункт 4.2.3.3).
Внесенные дополнения выделены курсивом.
1. Область применения
Настоящий стандарт устанавливает руководство по оценке вибрационного состояния машин на месте их установки по результатам измерений широкополосной вибрации вала в радиальном (т.е. перпендикулярном к его оси) направлении внутри радиальных подшипников или в максимальной близости от них. При оценке вибрационного состояния контролю подлежат:
- вибрация в нормальном установившемся режиме работы машины;
- вибрация в неустановившихся (переходных) режимах, включая разгон и выбег, начальное нагружение и изменения нагрузки;
- изменения вибрации при работе машины в нормальном установившемся режиме.
Настоящий стандарт распространяется на стационарные паровые турбины и генераторы выходной мощностью более 50 МВт с рабочими частотами вращения 1500, 1800, 3000 или 3600 мин-1. Он распространяется также на паровые турбины или генераторы, непосредственно соединенные с газовыми турбинами (например, в составе парогазовых энергоблоков). В этом случае критерии, установленные настоящим стандартом, применяют только к результатам измерений вибрации паровых турбин или генераторов (включая муфты сцепления).
Для общей оценки вибрационного состояния машины, кроме результатов измерений, полученных в соответствии с настоящим стандартом, обычно необходимо также знать результаты измерений вибрации на невращающихся частях. Требования к таким измерениям установлены в [4] и [5].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующий стандарт:
ГОСТ ИСО 7919-1-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования (ИСО 7919-1:1996, IDT)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Измерения вибрации
Общие требования к методам и средствам измерений вибрации вала в целях контроля состояния машин установлены ГОСТ ИСО 7919-1.
Изначально сбор данных о вибрации паровых турбин и генераторов осуществлялся с помощью контактных датчиков-зондов, позволяющих измерять абсолютную вибрацию вала. Позднее, по мере развития бесконтактных способов измерения вибрации, большее распространение получили измерения относительной вибрации вала. В этом случае при необходимости абсолютная вибрация вала могла быть определена векторным суммированием сигналов бесконтактного датчика и установленного на том же основании инерционного датчика, измеряющего вибрацию опорной конструкции. Для целей настоящего стандарта в равной степени допустимы измерения как относительной, так и абсолютной вибрации. Однако следует иметь в виду, что использование контактного датчика-зонда ограничивает частотный диапазон измерений.
Измерительная система должна обеспечивать выполнение измерений широкополосной вибрации в диапазоне частот, нижняя граница которого 10 Гц, а верхняя не менее чем в три раза превышает максимальную частоту вращения ротора, но не ниже 125 Гц. Однако если эту измерительную систему используют кроме целей контроля состояния также и для диагностирования, то она должна обеспечивать выполнение измерений в более широком диапазоне частот, а также проведение спектрального анализа вибрации. В особых случаях, когда на машину может воздействовать низкочастотная вибрация сторонних источников, например в сейсмически опасных районах, следует предусмотреть использование, например, фильтрации низкочастотного отклика или задержку сигнала. Если предполагается сравнивать результаты измерений для разных машин, то следует убедиться, что измерения проведены в одном и том же диапазоне частот.
Точки измерений выбирают таким образом, чтобы измеряемая вибрация содержала достаточную информацию о колебаниях вала в радиальном направлении. В связи с этим следует избегать размещения датчиков в узлах мод собственных колебаний вала. Кроме того, следует убедиться, что средства измерений не подвергаются чрезмерным внешним воздействиям, например воздушного шума. Обычно измерения проводят в двух ортогональных направлениях внутри каждого
