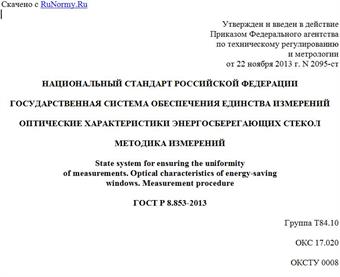

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 2095-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭНЕРГОСБЕРЕГАЮЩИХ СТЕКОЛ
МЕТОДИКА ИЗМЕРЕНИЙ
State system for ensuring the uniformity
of measurements. Optical characteristics of energy-saving
windows. Measurement procedure
ГОСТ Р 8.853-2013
Группа Т84.10
ОКС 17.020
ОКСТУ 0008
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Техническим комитетом по стандартизации ТК 386 "Основные нормы и правила по обеспечению единства измерений в области ультрафиолетовой спектрорадиометрии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2095-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает методику измерений следующих оптических характеристик энергосберегающих стекол с тонкопленочными низкоэмиссионными покрытиями:
- интегрального коэффициента пропускания в диапазонах длин волн УФ-A (0,315 - 0,400 мкм) и УФ-B (0,280 - 0,315 мкм),
- удельной радиационной тепловой проводимости в динамическом диапазоне 0,6 - 10 Вт/(м2·К) в диапазоне длин волн 3,0 - 15 мкм,
- удельного радиационного теплового сопротивления в динамическом диапазоне 0,1 - 1,5 м2·К/Вт в диапазоне длин волн 3,0 - 15 мкм, а также устанавливает требования к погрешности измерений.
Измерения интегрального коэффициента пропускания в диапазонах длин волн УФ-A и УФ-B, эффективной удельной радиационной тепловой проводимости и эффективного удельного радиационного теплового сопротивления в диапазоне длин волн 3,0 - 15 мкм проводят для контроля качества энергосберегающих покрытий стекол.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.195-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ГОСТ 8.552-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм.
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Требования к погрешности измерений
При измерениях интегрального коэффициента пропускания энергосберегающих стекол в диапазонах длин волн УФ-A и УФ-B, удельной радиационной тепловой проводимости и удельного радиационного теплового сопротивления в диапазоне длин волн 2,5 - 15 мкм границы погрешности результатов измерений не превышают 15%.
4. Средства измерений и вспомогательные устройства
При выполнении измерений применяют следующие средства измерений и вспомогательные устройства:
а) многоканальный УФ радиометр "Аргус" или другой аналогичный радиометр со следующими характеристиками:
- диапазон длин волн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2 - 0,4 мкм;
- диапазон измеряемых значений энергетической освещенности . 10-3 - 20 Вт/м2;
- предел допускаемой погрешности . . . . . . . . . . . . . . . . . . . . . . . . . 7,0%;
б) спектрорадиометр Фурье с приемником излучения на основе фотодиода КРТ или другой аналогичный спектрорадиометр со следующими характеристиками:
- диапазон длин волн . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,0 - 15 мкм;
- диапазон измеряемых значений спектральной плотности энергетической яркости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 - 105 Вт/(м3·ср);
- предел допускаемой погрешности . . . . . . . . . . . . . . . . . . . . . . . . . 10%;
в) источник инфракрасного излучения - имитатор подстилающей поверхности, охлаждаемый элементами Пельтье до фиксированных температур: минус 5 °C, минус 10 °C, минус 15 °C, минус 20 °C;
г) источник УФ излучения - ксеноновая лампа типа ДКсШ-120.
5. Метод измерений
Методы измерений интегрального коэффициента пропускания энергосберегающих стекол в диапазонах длин волн УФ-A и УФ-B, удельной эффективной радиационной тепловой проводимости и удельного эффективного радиационного теплового сопротивления в диапазоне длин волн 3,0 - 15 мкм основаны на измерениях спектральной плотности энергетической освещенности и спектральной плотности энергетической яркости оптического излучения.
6. Требования безопасности
При проведении измерений интегрального коэффициента пропускания энергосберегающих стекол, удельной эффективной радиационной тепловой проводимости и удельного эффективного радиационного теплового сопротивления необходимо соблюдение правил электробезопасности. Измерения могут выполнять операторы, аттестованные на право проведения работ по группе электробезопасности не ниже III, прошедшие инструктаж на рабочем месте по безопасности труда при эксплуатации электрических установок. При работе с источниками УФ излучения необходимо использовать средства защиты персонала от УФ излучения - защитные очки, щитки, перчатки и т.п.
7. Требования к квалификации операторов
К выполнению измерений интегрального коэффициента пропускания энергосберегающих стекол, удельной эффективной радиационной тепловой проводимости и удельного эффективного радиационного теплового сопротивления допускают лиц, освоивших работу со средствами измерений и вспомогательными устройствами и изучивших настоящий стандарт.
8. Условия измерений
При проведении измерений интегрального коэффициента пропускания энергосберегающих стекол, удельной эффективной радиационной тепловой проводимости и удельного эффективного радиационного теплового сопротивления соблюдают следующие условия:
- температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . (20 +/- 5) °C;
- относительная влажность воздуха . . . . . . . . . . . . . . . . . . . . . . . . (65 +/- 15)%;
- атмосферное давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 - 104 кПа;
- напряжение питающей сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (220 +/- 4) В;
- частота питающей сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (50 +/- 1) Гц.
При подготовке к проведению измерений необходимо включить все приборы в соответствии с их инструкциями по эксплуатации.
9. Подготовка к выполнению измерений
Включают и подготавливают к работе средства измерений и вспомогательные устройства в соответствии с инструкциями по эксплуатации.
10. Порядок выполнения измерений
