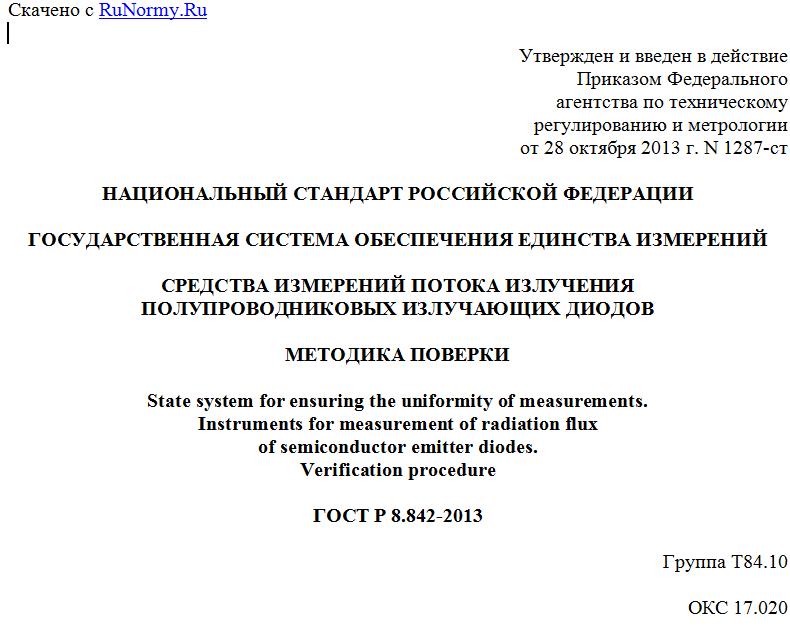

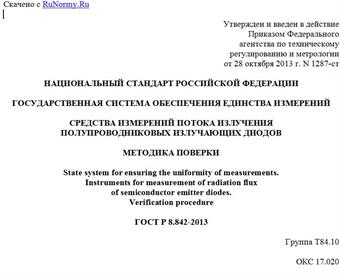

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2013 г. N 1287-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СРЕДСТВА ИЗМЕРЕНИЙ ПОТОКА ИЗЛУЧЕНИЯ
ПОЛУПРОВОДНИКОВЫХ ИЗЛУЧАЮЩИХ ДИОДОВ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Instruments for measurement of radiation flux
of semiconductor emitter diodes.
Verification procedure
ГОСТ Р 8.842-2013
Группа Т84.10
ОКС 17.020
ОКСТУ 0008
Дата введения
1 февраля 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Техническим комитетом по стандартизации ТК 386 "Основные нормы и правила по обеспечению единства измерений в области ультрафиолетовой спектрорадиометрии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1287-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на средства измерений потока излучения (далее - ПИ) полупроводниковых излучающих диодов - радиометры, используемые в диапазоне длин волн 0,2 - 0,4 мкм в динамическом диапазоне 10-4 - 2·10-2 Вт, и устанавливает методику их поверки.
В качестве средств измерений ПИ полупроводниковых излучающих диодов используются радиометры-гониометры.
Межповерочный интервал - один год.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.197-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости в диапазоне длин волн от 0,04 до 0,25 мкм
ГОСТ 8.552-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Операции поверки
При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции Номер пункта настоящего стандарта Проведение операций при поверке
первичной периодической
Внешний осмотр 8.1 + +
Опробование 8.2 + +
Определение метрологических характеристик 8.3 + +
Определение погрешности спектральной коррекции чувствительности 8.3.1 + +
Определение погрешности абсолютной чувствительности 8.3.2 + +
Определение погрешности, обусловленной отклонением коэффициента линейности от единицы 8.3.3 + +
Примечание. Знак "+" означает, что выполнение операций обязательно.
4. Средства поверки
При проведении поверки применяются средства, представленные в таблице 2.
Таблица 2
Номер пункта настоящего стандарта Наименование средств поверки, нормативные документы
8.3.1 Установка для измерений относительной спектральной чувствительности приемников излучения в составе вторичного эталона ВЭТ 162-3-2003 по ГОСТ 8.552. Относительное суммарное среднее квадратическое отклонение (СКО) - не более 2,0%
8.3.2 Установка для измерений абсолютной чувствительности радиометров в составе вторичного эталона ВЭТ 84-14-2012 по ГОСТ 8.197. Относительное суммарное СКО - не более 2,0%
8.3.3 Установка для измерений коэффициента линейности чувствительности радиометров в составе вторичного эталона ВЭТ 162-3-2003 по ГОСТ 8.552. Относительное суммарное СКО - не более 2,0%
5. Требования к квалификации поверителей
Поверку должны проводить лица, аттестованные в качестве поверителей, освоившие работу с радиометрами и используемыми средствами поверки, изучившие настоящий стандарт и эксплуатационную документацию на средства поверки и радиометры.
6. Требования безопасности
При поверке радиометров соблюдают правила электробезопасности. Измерения должны проводить два оператора, аттестованные по группе электробезопасности не ниже III, прошедшие инструктаж на рабочем месте по безопасности труда при эксплуатации электрических установок. При работе с источниками УФ-излучения необходимо использовать средства защиты персонала от УФ-излучения - защитные очки, щитки, перчатки и т.п.
7. Условия поверки
При проведении поверки должны быть соблюдены следующие условия:
- температура окружающей среды .................... (20 +/- 5) °C;
- относительная влажность воздуха ................. (65 +/- 15)%;
- атмосферное давление ............................ 84 - 104 кПа;
- напряжение питающей сети ........................ (220 +/- 4) В;
- частота питающей сети ........................... (50 +/- 1) Гц.
8. Подготовка и проведение поверки
8.1. Внешний осмотр
При внешнем осмотре должно быть установлено:
- соответствие комплектности радиометров паспортным данным;
- отсутствие механических повреждений блоков радиометров, сохранность соединительных кабелей и сетевых разъемов;
- четкость надписей на панели радиометров;
- наличие маркировки (тип и заводской номер радиометров);
- отсутствие сколов, царапин и загрязнений на оптических деталях радиометров излучения.
8.2. Опробование
При опробовании должно быть установлено:
- наличие показаний радиометра при облучении;
- правильное функционирование переключателей пределов измерений, режимов работы радиометра.
8.3. Определение метрологических характеристик
8.3.1. Определение погрешности спектральной коррекции чувствительности
Погрешность радиометра, вызванную неидеальной спектральной коррекцией чувствительности, определяют по результатам измерений отклонений относительной спектральной чувствительности (далее - ОСЧ) поверяемого радиометра от стандартной, равной единице в пределах рабочего спектрального диапазона и нулю - вне рабочего диапазона. ОСЧ поверяемого радиометра сравнивают с известной спектральной чувствительностью эталонного приемника излучения, поверенного в ранге рабочего эталона по ГОСТ 8.552. Измерения относительной спектральной чувствительности поверяемого радиометра проводят с использованием
