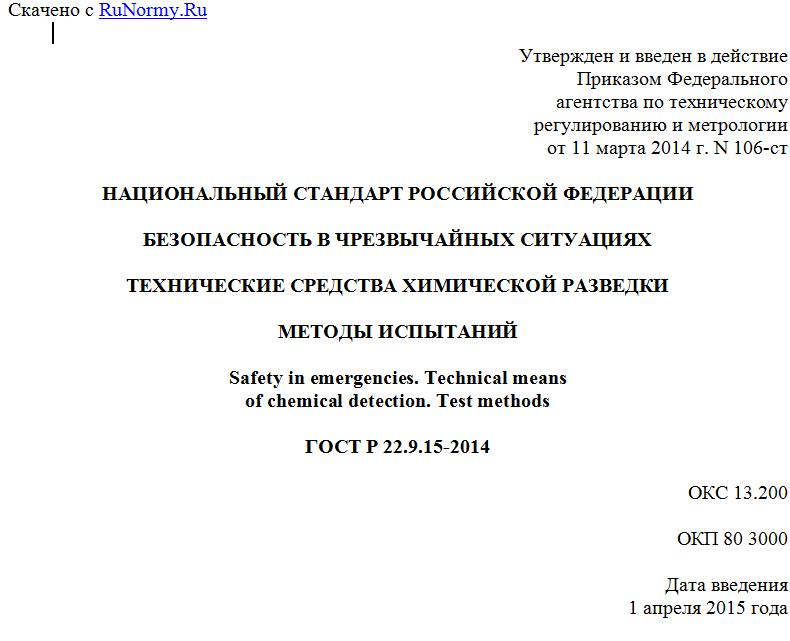

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 марта 2014 г. N 106-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
ТЕХНИЧЕСКИЕ СРЕДСТВА ХИМИЧЕСКОЙ РАЗВЕДКИ
МЕТОДЫ ИСПЫТАНИЙ
Safety in emergencies. Technical means
of chemical detection. Test methods
ГОСТ Р 22.9.15-2014
ОКС 13.200
ОКП 80 3000
Дата введения
1 апреля 2015 года
Предисловие
1. Разработан Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий).
2. Внесен Техническим комитетом по стандартизации ТК 71 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2014 г. N 106-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы испытаний приборов и комплексов химической разведки (ТСХР), применяемых для получения информации о химической обстановке.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 20.39.309-98 Комплексная система общих технических требований. Аппаратура, приборы, устройства и оборудование военного назначения. Конструктивно-технические требования
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 23222-88 Характеристики точности выполнения предписанной функции средств автоматизации. Требования к нормированию. Общие методы контроля
ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования
ГОСТ 30630.1.2-99 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 22.0.02-94 Безопасность в чрезвычайных ситуациях. Термины и определения основных понятий
ГОСТ Р 22.1.02-95 Безопасность в чрезвычайных ситуациях. Мониторинг и прогнозирование. Термины и определения
ГОСТ Р 22.0.05-94 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения
ГОСТ Р ЕН 50194-2008 Газосигнализаторы электрические для детектирования горючих газов в жилых помещениях. Общие требования и методы контроля
ГОСТ Р 51317.4.1-2000 Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний
ГОСТ Р 51317.4.3-2008 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ Р 51317.4.4-2007 Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте использованы термины по ГОСТ 27.002, ГОСТ Р 22.0.02, ГОСТ Р 22.0.05, ГОСТ Р 22.1.02, а также следующие термины с соответствующими определениями:
3.1.1. Технические средства химической разведки; ТСХР: приборы, аппаратура, комплекты, комплексы, системы, машины и другие технические изделия, предназначенные для ведения химической разведки и контроля (мониторинга) химической обстановки в мирное время - в зонах чрезвычайных ситуаций и на химически опасных объектах, в военное время - в местах проведения аварийно-спасательных и других неотложных работ, а также на маршрутах выдвижения в мирное и военное время.
3.1.2.
Нормальные условия испытаний: условия испытаний, установленные нормативно-технической документацией на данный вид продукции. [ГОСТ 16504-81, приложение 1]
3.1.3.
Нормальный воздух: воздух при температуре 20 °C, атмосферном давлении 101324,72 Па, с объемной долей азота 78,10%, кислорода 20,95%, аргона 0,93%, углекислого газа 0,03%, парциальном давлении водяных паров 1333,22 Па (относительная влажность с учетом округления - 58%). Плотность нормального воздуха - 1,20 кг/м3; показатель преломления для первичной эталонной длины волны и - для вторичной эталонной длины волны . [ГОСТ 8.395-80, приложение 1]
3.1.4.
Чистый воздух: воздух без примесей горючих газов, а также других загрязняющих или являющихся помехой веществ. [ГОСТ Р ЕН 50194-2008, п. 3.2]
3.2. В настоящем стандарте использованы следующие сокращения:
АХОВ - аварийно химически опасное вещество;
ПС - поверочная смесь;
РХБ - радиационная, химическая и биологическая;
ТЗ - техническое задание;
ТСХР - техническое средство химической разведки;
ТУ - технические условия;
ЧС - чрезвычайная ситуация.
4. Методы испытаний
4.1. Введение
Методы и процедуры испытаний, описанные в 4.2 - 4.4, предназначены для проверки соответствия ТСХР требованиям к характеристикам, установленным данным стандартом.
4.2. Общие требования к испытаниям
Нормальные условия испытаний при контроле метрологических характеристик следует устанавливать в стандартах или технических условиях на ТСХР конкретных типов в соответствии с требованиями ГОСТ 8.395.
Средства измерений, применяемые при испытаниях, должны быть указаны в стандартах или технических условиях на ТСХР конкретных типов. Проверка выполнения требований безопасности, герметичности газового канала, электрической изоляции и времени прогрева должна предшествовать другим видам испытаний.
Интервал времени, в течение которого производят n отсчетов при определении основной погрешности, систематической и случайной составляющих основной погрешности, а также при определении изменения показаний (выходного сигнала) на участках регламентированного интервала времени, следует устанавливать в стандартах или технических условиях на газоанализаторы конкретных типов по ГОСТ 8.009 с учетом времени установления показаний (выходного сигнала) и технических возможностей.
4.2.1. Образцы и последовательность испытаний
4.2.1.1. Испытания проводят на одном и том же образце. Другие образцы могут быть использованы для испытаний, как указано в 4.2.1.2.
4.2.1.2. Образец должен быть подвергнут всем испытаниям, описанным в 4.4, в соответствии с типом ТСХР. Испытания проводят в последовательности, указанной ниже. Однако испытания 3) и 4) допускается проводить в иной последовательности, согласованной между изготовителем и испытательной лабораторией. Все испытания 1) - 6), 9) должны дать положительные результаты на одном образце. Для испытаний 7), 8) могут быть использованы другие образцы.
Последовательность испытаний:
1) Подготовка и проверка ТСХР, в том числе:
- проверка массы и габаритных размеров ТСХР (проверяют с погрешностью не более 5%);
- проверка градуировки и регулирования (4.4.3);
- проверка порога срабатывания (4.4.5);
- определение времени прогрева для электрических ТСХР (4.4.13);
- определение времени установления показаний (4.4.14);
- определение минимального времени измерения (4.4.15);
- проверка влияния пробоотборного зонда (4.4.20).
2) Проверка стабильности:
- проверка кратковременной стабильности ТСХР непрерывного действия (4.4.4.1);
- проверка стабильности ТСХР эпизодического действия (4.4.4.4).
3) Проверка времени работы ТСХР от аккумуляторной батареи для электрических ТСХР (4.4.17).
