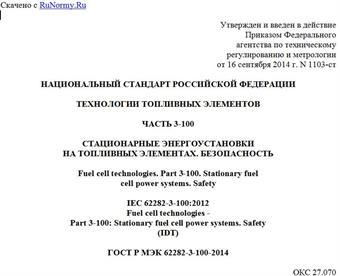

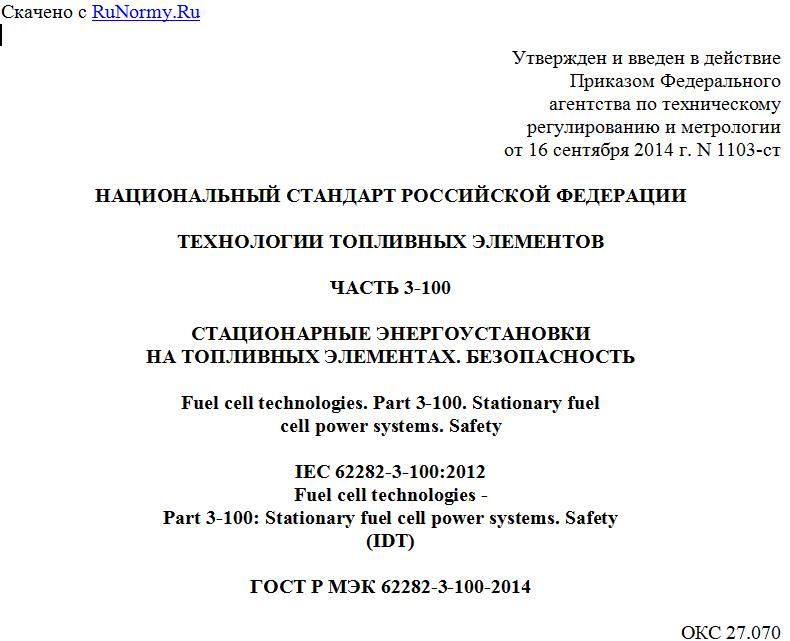

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 сентября 2014 г. N 1103-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИИ ТОПЛИВНЫХ ЭЛЕМЕНТОВ
ЧАСТЬ 3-100
СТАЦИОНАРНЫЕ ЭНЕРГОУСТАНОВКИ
НА ТОПЛИВНЫХ ЭЛЕМЕНТАХ. БЕЗОПАСНОСТЬ
Fuel cell technologies. Part 3-100. Stationary fuel
cell power systems. Safety
IEC 62282-3-100:2012
Fuel cell technologies -
Part 3-100: Stationary fuel cell power systems. Safety
(IDT)
ГОСТ Р МЭК 62282-3-100-2014
ОКС 27.070
ОКП 31 1000
Дата введения
1 июля 2015 года
Предисловие
1 ПОДГОТОВЛЕН Некоммерческим партнерством "Национальная ассоциация водородной энергетики" (НП "НАВЭ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 029 "Водородные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2014 г. N 1103-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62282-3-100:2012 "Технологии топливных элементов. Часть 3-100. Стационарные энергоустановки на топливных элементах. Безопасность" (IEC 62282-3-100:2012 "Fuel cell technologies - Part 3-100: Stationary fuel cell power systems - Safety").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Ведение
Настоящий стандарт идентичен международному стандарту МЭК 62282-3-100:2012 "Технологии топливных элементов. Часть 3-100. Стационарные энергоустановки на топливных элементах. Безопасность" (IEC 62282-3-100:2012 Fuel cell technologies - Part 3-100: Stationary fuel cell power systems - Safety), разработанному Международной электротехнической комиссией (МЭК).
МЭК - это всемирная организация по стандартизации, объединяющая все национальные электротехнические комитеты (национальные комитеты МЭК). Основной задачей МЭК является продвижение международного сотрудничества по вопросам, касающимся стандартизации в областях электротехники и электроники. С этой целью МЭК публикует международные стандарты, технические условия, технические отчеты, общедоступные спецификации и руководства (именуемые в дальнейшем "документы МЭК"). Подготовка этих документов поручена техническим комитетам. Национальный комитет МЭК, заинтересованный в разработке стандарта, может принять участие в подготовительной работе. Международные, правительственные и неправительственные организации, поддерживающие связь с МЭК, могут также принять участие в этой подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, установленными в соглашении между двумя организациями. Официальные решения или соглашения МЭК по техническим вопросам выражают, на паритетных условиях, мнение, выработанное совместными усилиями по соответствующим вопросам, поскольку в каждом техническом комитете присутствуют представители ото всех заинтересованных национальных комитетов МЭК.
Публикации МЭК носят характер рекомендаций для международного использования и принимаются национальными комитетами МЭК с учетом этого факта. Хотя делается все возможное для того, чтобы обеспечить точность технического содержания данных публикаций, МЭК не может нести ответственность за способ использования этих публикаций или за их неправильное толкование конечным пользователем. Для обеспечения единообразия международных документов национальные комитеты МЭК предпринимают все возможные усилия для прозрачного использования документов МЭК в национальных и региональных публикациях. Любое расхождение между какой-либо публикацией МЭК и соответствующей национальной или региональной публикацией должно быть четко указано.
МЭК не проводит аттестацию на соответствие. Независимые сертификационные организации предоставляют услуги по оценке соответствия и, в некоторых областях, доступ к получению знака МЭК о соответствии. МЭК не несет ответственность за услуги, предоставляемые независимыми сертификационными организациями. Все пользователи должны убедиться в том, что у них в распоряжении находится последняя версия данной публикации.
МЭК или ее руководящий состав, сотрудники, обслуживающий персонал или агенты, включая независимых экспертов и членов технических комитетов и национальных комитетов МЭК не несут ответственности за вред здоровью, ущерб имуществу или другой ущерб любого характера, прямой или косвенный, или за расходы (включая сборы за юридические услуги), понесенные в связи с опубликованием, использованием или принятием за основу данной публикации или других публикаций МЭК. Использование публикаций, на которые имеются ссылки, является обязательным для корректного применения настоящего стандарта.
Некоторые элементы данной публикации МЭК могут стать объектами патентного права. МЭК не несет ответственность за определение определенного или всех патентных прав.
Настоящий стандарт подготовлен техническим комитетом МЭК N 105 по технологиям топливных элементов, отменяет и заменяет МЭК 62282-3-1, опубликованный в 2007 г.
Настоящий стандарт содержит следующие значительные технические изменения по сравнению с МЭК 62282-3-1:
a) общая реструктуризация требований по безопасности;
b) значительные изменения, касающиеся требований по электробезопасности для внутренних компонентов;
c) пояснения по различным требованиям и испытаниям, в частности испытания на понижение давления и прочность;
d) расширенные испытания на воздействие ветра;
e) дополнительные испытания на отведение конденсата и герметичность системы вентиляции.
Перечень всех частей серии документов МЭК 62282 под общим заголовком "Технологии топливных элементов" можно найти на сайте МЭК.
Технический комитет ТК 105 принял решение о том, что содержание публикации будет оставаться неизменным до наступления даты, указанной на веб-сайте МЭК (http://webstore.iec.ch) в разделе данных, относящихся к этой конкретной публикации. При наступлении этой даты публикация будет:
- подтверждена,
- отозвана,
- заменена на исправленную версию или дополнена.
Разработка настоящего стандарта, идентичного МЭК 62282-3-100:2012, осуществлялась Техническим комитетом по стандартизации ТК 029 "Водородные технологии" в обеспечение Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011). Настоящий стандарт применяется в отношении стационарных установок, содержащих энергетические системы на топливных элементах, в которых в результате электрохимических реакций вырабатывают электричество.
Типовая стационарная энергоустановка на топливных элементах изображена на рисунке 1.
Подвод электрической ----------------------------------------------------------¬
и тепловой энергии ¦ Граница энергосистемы ¦ Рекуперированное
----------------------+--> -------------------¬ ¦ тепло
¦ ------>¦ Система +--------------------+---------------------->
¦ ¦ ¦терморегулирования¦<---------¬ ¦ Потери тепла
¦ \/ L------T-----------+----------+---------+---------------------->
¦ -----------¬ ¦ /\ ¦ ¦
Топливо ¦ ¦ Система ¦ \/ ¦ \/ ¦ Выходная
-----------+->¦подготовки¦ ------------+------¬ ----------------¬ ¦ электрическая
¦ ¦ топлива +-->¦ Модули или ¦ ¦ Система ¦ ¦ мощность
¦ L----------- ¦ блоки топливных +->¦преобразования +-+---------------------->
¦ -----------T-->¦ элементов ¦ ¦ энергии ¦ ¦
Окислитель ¦ ¦ Система ¦ L------------------- L-------T-------- ¦
-----------+->¦подготовки¦ -------------------¬ ¦ ¦ Отработанная
¦ ¦окислителя¦ ¦Система подготовки¦ \/ ¦ вода
¦ L----------- ¦ воды ¦ Внутреннее -+---------------------->
Вентиляция ¦ L------------------- потребление ¦ Отработанные
----------------+->-----------¬ -------------------¬ энергии ¦ и вентиляционные газы
Инертный газ ¦ ¦ Система ¦ ¦ Система ¦ ---------------¬-+---------------------->
----------------+->¦вентиляции¦ ¦ автоматического ¦ ¦ Встроенный ¦ ¦
Вода ¦ L----------- ¦ управления ¦ ¦ накопитель ¦ ¦ Электромагнитные
----------------+-> L------------------- ¦ энергии ¦ ¦ помехи (EMI), шум,
----------> ¦ L--------------- ¦ вибрация
Электромагнитное L----------------------------------------------------------
возмущение (EMO),
вибрация, ветер,
дождь, температура
и т.д.
Рисунок 1 - Типовая стационарная энергоустановка
на топливных элементах
Типовая конструкция энергоустановки представляет собой совокупность интегрированных систем, предназначенных для выполнения следующих функций:
- система подготовки топлива (Fuel processing system) - совокупность химического и/или физического технологического оборудования, а также система соответствующих теплообменников и устройств управления, необходимых для подготовки и, если необходимо, повышения давления топлива для использования в энергоустановке на топливных элементах;
- система подготовки окислителя (Oxidant processing system) - система, которая дозирует, обрабатывает, а также при необходимости обеспечивает повышение давления окислителя для использования в энергоустановке на топливных элементах;
- система терморегулирования (Thermal management system) - система, которая обеспечивает подогрев, а также охлаждение и отвод тепла для поддержания энергоустановки на топливных элементах в диапазоне рабочих температур. Она может обеспечивать рекуперацию избытка тепла, а также нагрев во время пуска дополнительного оборудования;
- система водоподготовки (Water treatment system) - система, которая обеспечивает необходимую очистку находящейся внутри технологического цикла или
