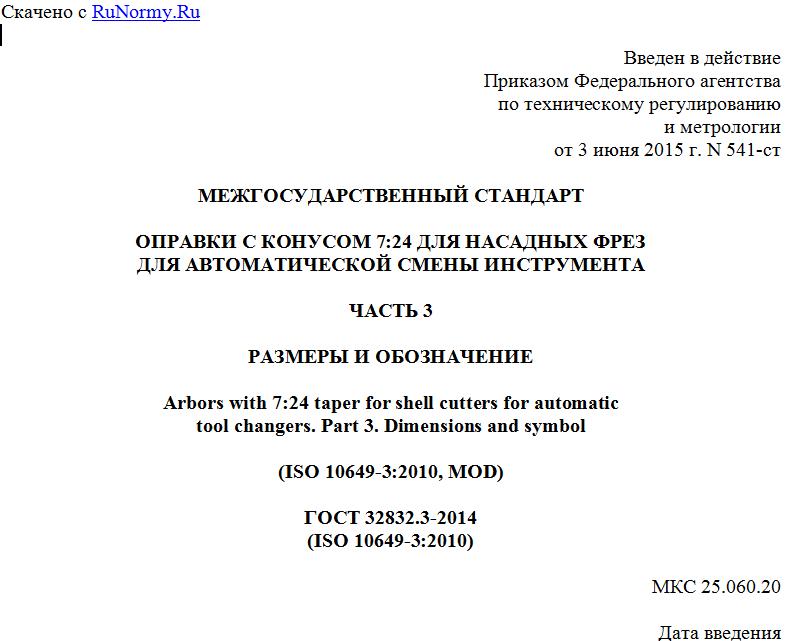

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОПРАВКИ С КОНУСОМ 7:24 ДЛЯ НАСАДНЫХ ФРЕЗ
ДЛЯ АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

ЧАСТЬ 3

РАЗМЕРЫ И ОБОЗНАЧЕНИЕ

Arbors with 7:24 taper for shell cutters for automatic
tool changers. Part 3. Dimensions and symbol

(ISO 10649-3:2010, MOD)

ГОСТ 32832.3-2014
(ISO 10649-3:2010)

МКС 25.060.20

Дата введения
1 января 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 541-ст межгосударственный стандарт ГОСТ 32832.3-2014 (ISO 10649-3:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10649-3:2010 Cutter arbors with parallel key and tenon drive - Part 3: Dimensions and designation of tool holders with 7/24 taper for automatic tool changers (Оправки для фрез с продольной шпонкой и поводковым срезом. Часть 3. Размеры и обозначение оправок с конусом 7:24 для автоматической смены инструмента) путем внесения дополнительных положений.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).
Дополнительные показатели и их значения внесены в текст стандарта и выделены полужирным курсивом.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие идентичные и модифицированные межгосударственные стандарты.
Перечень технических отклонений с разъяснением причин их внесения приведен в приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт и международного стандарта, на который дана ссылка, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 26538-85

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на основные размеры и обозначение оправок с конусом 7:24, продольной шпонкой и поводковым срезом, предназначенных для автоматической смены инструмента.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на межгосударственные стандарты:
ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний <*>
--------------------------------
<*> В Российской Федерации действует ГОСТ Р ИСО 898-1-2011 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы".

ГОСТ 9472-90 (ИСО 240-75) Крепление инструментов на оправках. Типы и размеры
ГОСТ 23360-78 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 25827-2014 (ISO 297:1998, ISO 7388-1:2007, ISO 7388-2:2007) Хвостовики инструментов с конусом 7:24 для ручной и автоматической смены инструмента. Типы A, AD, AF, U, UD, UF, J, JD и JF. Размеры и обозначение
ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
ГОСТ 30893.2-2002 (ИСО 2768-2-89) Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально
ГОСТ 32832.1-2014 (ISO 10649-1:2010) Оправки с продольной шпонкой и поводковым срезом для насадных фрез. Часть 1. Основные размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Размеры

3.1 Взаимозаменяемые размеры фрез с фрезерными оправками - в соответствии с [1].
3.2 Размеры места контакта инструмента с оправкой с продольной шпонкой и поводковым срезом - в соответствии с ГОСТ 32832.1.
3.3 Оправки с хвостовиком с конусом 7:24 для автоматической смены инструмента следует изготавливать трех типов: A, U и J.
3.4 Размеры оправок типов A и U должны соответствовать приведенным на рисунке 1 и в таблице 1.



--------------------------------
<а> Невыпуклый.

1 - хвостовик с конусом 7:24; 2 - шпоночный паз, шпонка;
3 - зажимной винт для фиксации фрезы; 4 - поводок

Рисунок 1

Таблица 1

Размеры в миллиметрах

Обозначение конуса хвостовика 30 40 45 50
d1 h6 16 22 27 32 16 22 27 32 40 16 22 27 32 40 50 16 22 27 32 40 50
d2 31,75 44,45 57,15 69,85
l1 A 50 55 55 60 55 63 55 70
U 55 63 70 63 70 75 63 70 75
l2 A 40 38 43 41 45 43 46 45 43 41 49 47 45 43 41 54
U 45 43 41 53 51 56 53 51 56 59 53 51 56 61 59
